NTI FOR INVENTOR
August 2021Vereinfachen Sie Ihre Arbeitsabläufe und automatisieren Sie Aufgaben mit NTI FOR INVENTOR.
Viele Autodesk Inventor-Benutzer verbringen viel Zeit damit, 3D-Daten zu erstellen und diese richtig zu verwalten. Mit 3D-Daten meinen wir aber nicht nur alleinig das 3D-Modell. Ebenso wichtig sind die so genannten Metadaten. Dies sind Eigenschaften wie Beschreibungen, Abmessungen und Material. Diese Daten werden als iProperties (Eigenschaften) von Teilen, Baugruppen und Zeichnungen im Autodesk Inventor abgespeichert.
Zur Erstellung von Stücklisten werden 3D-Daten verwendet, welche zunehmend an den Rest des Unternehmens weitergegeben werden. Über die Verbindung mit Autodesk Vault PDM und dem ERP-System werden diese Daten zentral abgelegt, daher ist es wichtig, dass die Daten von Anfang an korrekt sind. Wenn die Daten in Ordnung sind, spart das in der Arbeitsvorbereitung viel Zeit und Sie haben sofort einen guten Input für Ihr ERP-System.
NTI FOR INVENTOR hilft Ihnen außerdem dabei, 3D-Daten konsistent und nach den vereinbarten Regeln einzuspielen. Das Beste dabei ist das Sie dafür Inventor nicht mehr verlassen müssen.
Was ist NTI FOR INVENTOR?
NTI FOR INVENTOR ist ein Add-on für den Autodesk Inventor welche Ihnen einfachere Arbeitsabläufe ermöglichen. Ein großer Vorteil ist das NTI FOR INVENTOR viele zeitraubende Routineaufgaben automatisiert. So können Sie in Ihrer Zeit nur mit den Dingen verbringen, die wirklich wichtig sind!
Was erreichen Sie mit NTI FOR INVENTOR?
- Einen einheitlicheren Ansatz für die Erstellung Ihrer Daten und Ausgaben.
- Standardisierung von Konstruktionsdaten innerhalb Ihres Unternehmens.
- Konsistenz Ihrer Dokumentation.
- Automatische Erstellung von abgeleiteten Formaten.
- Mit den NTI FOR INVENTOR optimieren Sie die Qualität und Zuverlässigkeit Ihrer Daten. Das spart Ihnen viel Zeit und Kosten im anschließenden F&E- und Engineering-Prozess!
Immobilien-Editor
Das Immobilienmanagement ist bei der Beschreibung von Modellen äußerst wichtig. Eigenschaften werden für Zeichnungen, Produktnamen, Stücklisten und vieles mehr verwendet. Dabei variieren die Eigenschaften zwischen den verschiedenen Dateitypen.
Der Eigenschaftseditor verarbeitet alle Arten von Metadaten. Die Daten können über ein "Lookup"-Feld oder obligatorisch, aber auch automatisch auf der Grundlage von Revision, Länge, Gewicht usw. eingegeben werden.
Darüber hinaus bietet Ihnen der Eigenschaftseditor einen schnelleren Überblick über Ihre Informationen, in dem die Daten des ausgewählten Modells sowohl angezeigt als auch bearbeitet werden können.
Der Property Editor sorgt für korrekte Daten in allen Modellen, Zeichnungen und Stücklisten. Aber auch in Transfers, zum Beispiel für den Prozess in Richtung ERP oder zur Steuerung der Produktion von Schnittdateien ist für korrekte Daten gesorgt.

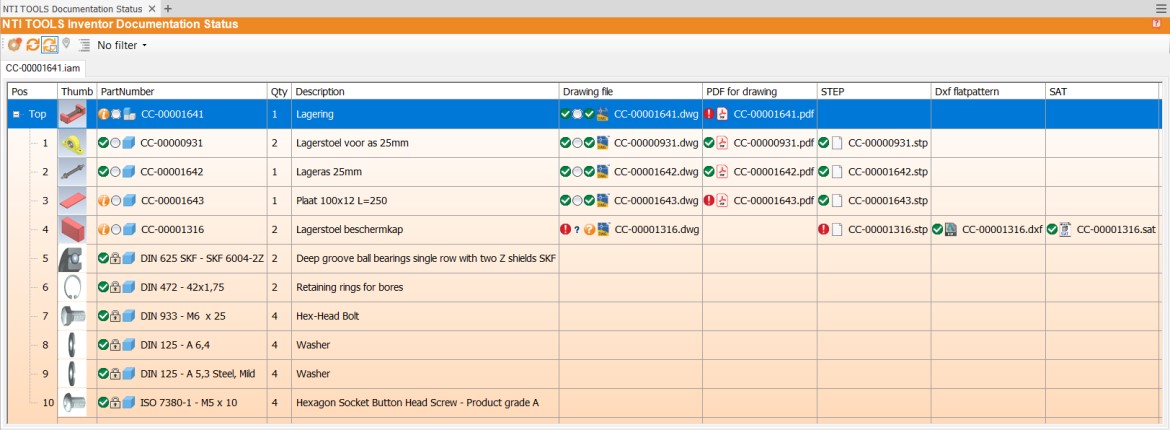

Status der Dokumentation
Der Dokumentationsstatus zeigt den aktuellen Status aller Komponenten in einer Komposition an. Nicht nur der Status des zugehörigen Dokuments, sondern auch der Status von zugehörigen Dokumenten wie PDF, DXF, JPEG oder STEP.
Der Vorteil des Dokumentationsstatus ist, dass die Funktion in Inventor Professional immer aktiv ist. Sie haben somit immer einen aktuellen Einblick in Ihre aktive Zusammensetzung und können Ausgaben mit einem Knopfdruck erstellen und aktualisieren. Der Dokumentationsstatus verschafft Ihnen schnell und effizient einen klaren Überblick und gewährleistet eine korrekte (Produktions-)Ausgabe.
Zeichnungen automatisch generieren
Diese Funktion bietet Ihnen die Möglichkeit, automatisch Zeichnungen für alle Teile einer Baugruppe zu erstellen. Dabei werden keine Zeichnungen aus "Kaufteilen"erstellt.
Nun wählen Sie "standardmäßig“, für welche Modelle Sie Zeichnungen erstellen möchten aus. Mit Bild, Maßstab, Abmessungen, Stücklisten usw. ist alles da was man benötigt, um eine korrekte Zeichnung anzufertigen!
Drawings bietet Ihrem Unternehmen ein einheitliches Setup für die Erstellung von Zeichnungen. Da dies automatisch geschieht, spart es eine Menge Zeit bei der Erstellung von Zeichnungen!

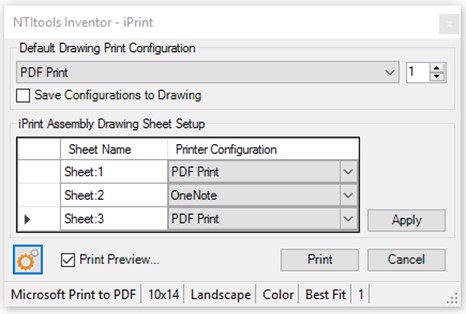

Druck und Montagedruck
Das Drucken von Zeichnungen benötigt Zeit. Die Druckwerkzeuge der NTI FOR INVENTOR helfen Ihnen dabei, diese Zeit erheblich zu verkürzen!
Die Werkzeuge bieten verschiedene Druckfunktionen mit festen Einstellungen an. Zum Beispiel kann das Drucken auf einem bestimmten Drucker mit einem bestimmten Papierformat mit einem einzigen Klick ausgewählt werden.
NTI FOR INVENTOR bietet unter anderem auch die Möglichkeit, über ein Dialogfeld zu drucken, mit verschiedenen Optionen für den Druck auf unterschiedlichen Papierformaten und Druckern.
Darüber hinaus besteht die Möglichkeit, alle Zeichnungen innerhalb einer Komposition in einem Durchgang zu drucken. Sehr nützlich, wenn Sie eine vollständige Dokumentation benötigen!
Druck und Montagedruck haben den Vorteil, dass Sie einzelne Zeichnungen, Zeichnungsfolgen oder komplette Zeichnungssätze konsistent nach Ihren betriebswirtschaftlichen Standardeinstellungen drucken können.

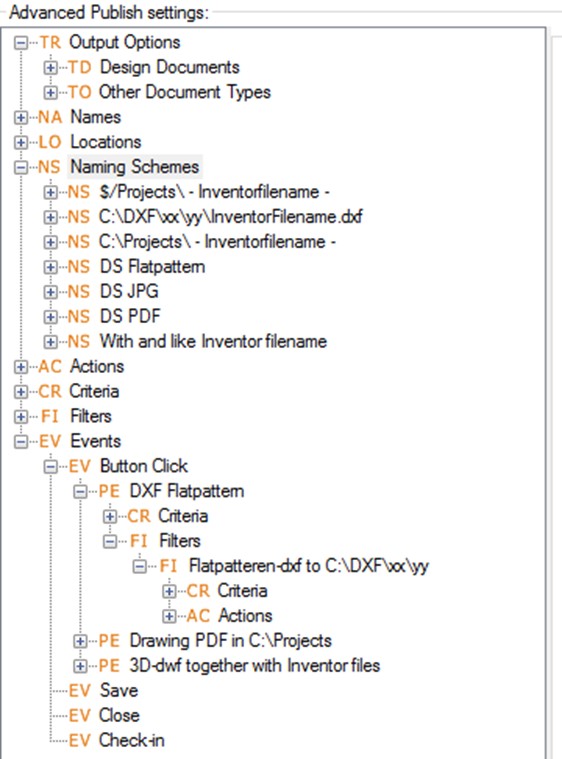

Erweiterte Veröffentlichung
Das Advance Publish sorgt dafür, dass bestimmte Inventor-Dateitypen immer automatisch in einem bestimmten Format gespeichert werden. Zum Beispiel die DXF-Datei eines Plattenlayouts, eine PDF-Datei einer Zeichnung oder ein STEP eines 3D-Modells. Advanced Publish bietet Ihnen eine einheitliche Methode an, Daten aus Inventor zu generieren, so dass dies immer automatisch und eindeutig geschieht und auf Basis von Regeln diese "Ausgaben" in verschiedenen Ordnern abgelegt werden.
Advanced Publish hilft Ihnen auch bei den Prozessen, die nach F&E und Engineering folgen! Es stellt sicher, dass die Daten für den Einkauf, die Arbeitsplanung, die Produktion, die Unterlieferanten usw. immer korrekt sind.
Und Zuletzt…
Neben diesen fünf wichtigen Beschleunigern verfügt NTI FOR INVENTOR über 30 weitere nützliche Funktionen! Haben Sie Fragen, Kommentare oder möchten Sie gerne mehr wissen? Dann kontaktieren Sie uns bitte.
