BIM Safari im Abkürzungsdschungel - Teil 1: Informations-Lieferungs-Handbuch

Wie sieht die praktische Anwendung eines ILH aus?

Der Inhalt des BIM Basis ILH umfasst Abmachungen in Bezug auf das Austauschformat (IFC), die Struktur innerhalb von BIM-Modellen (z.B. Platzierungsmethoden, Bauteilstruktur, Benennung, Festlegung von Geschossen) sowie die korrekte Zuweisung von Bauteilkategorien und anderen Objektinformationen (z.B. Tragfähigkeit, Brandschutz, Positionierung). Diese Vereinbarungen bilden auch die Grundlage für die Entwicklung einer BIM-Modellierungsrichtlinie.

Wir empfehlen Ihnen die Verwendung einer Checkliste

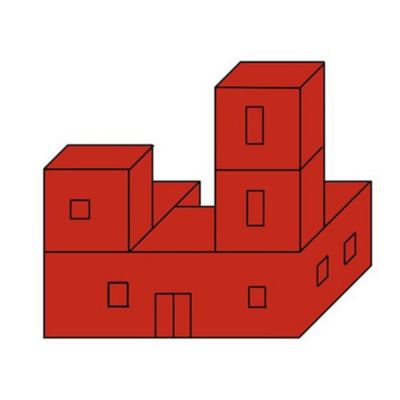

1. Namenskonvention

Gewährleisten Sie die Durchgängigkeit und Konsistenz bei der Benennung der (fachspezifischen) Modelle innerhalb des Projekts.

2. Projekt – und Koordinationspunkt

In der Regel werden für den Austausch von Daten (egal ob 2D oder 3D) zwei Bezugssysteme benutzt:

a) Projektnullpunkt
b) Vermessungspunkt/Vermessungskoordinate

Bei der Arbeit mit Revit Modellen wird in der Regel der Austausch der Modelldaten über den Projektnullpunkt organisiert.
Tipp: Verwenden Sie einen Koordinationskörper, den Sie über den Nullpunkt einfügen und auch an weitere beteiligte Planer übergeben.

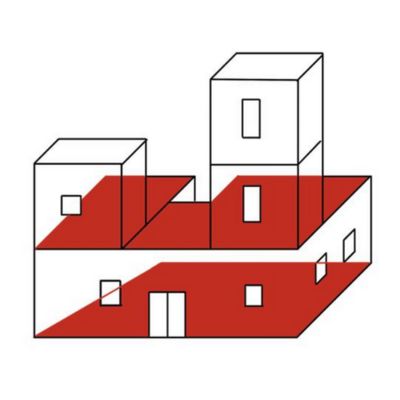

3. Etagen vs. Gebäudegeschosse

In Autodesk Revit gibt es einen wesentlichen Unterschied zwischen Gebäudegeschossen und Etagen. Bei der Übergabe nach IFC, sollten Sie Gebäudegeschosse nur mit ifcBuildingStorey-Name bezeichnen. Gewährleisten Sie im Rahmen des Projekts, dass sämtliche Projektbeteiligten die präzise Bezeichnung einheitlich verwenden, welche sowohl numerisch sortiert als auch mit einer textlichen Beschreibung versehen ist.

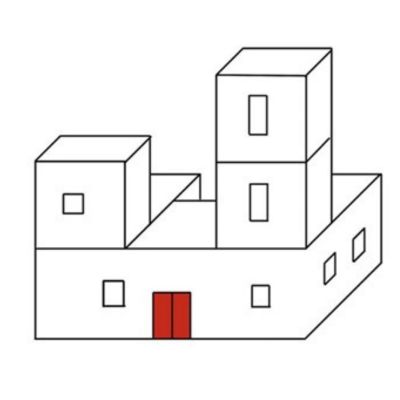

4. Richtige Bezeichnung der Entitäten

Seien Sie sich darüber bewusst, welche Bauteile Sie verwenden und vergleichen Sie ggf. mit der Revit – und der gewünschten IFC Kategorie.

5. Behalten Sie den Überblick über IFCType

Sollten Sie weitere Typinformationen in den Bauteilen hinterlegen wollen, verwenden Sie dafür IfcObjectType, um das Objekt genauer zu spezifizieren. Diese Funktion ist in Revit standardmäßig an allen Bauteilen dabei.

6. Klassifikationssysteme

Sie müssen das Rad nicht neu erfinden. Es existieren bereits viele Klassifikationssysteme, die im BIM – Kontext nur eine neue Rolle zugewiesen bekommen haben. Sie können Ihre Bauteile z.B. nach der DIN 276 und mit Erweiterung nach STLB Bau klassifizieren.

7. Materialbibliothek

Überprüfen Sie das verwendete Material in Revit. Sie wollen kein spezifisches Material vergeben? Dann erstellen Sie sich das Material „Standard“ und löschen in der Materialbibliothek alle weiteren dazugehörigen Informationen.

8. Doppelte Bauteile

Überprüfen Sie Ihr Modell nach doppelten Bauteilen und beachten Sie eventuelle Kollisionen. Diese können im IFC Export für Konflikte sorgen.
