Fehlerhafte Darstellung der Haltungsbeschriftung nach Civil Update 2022.2

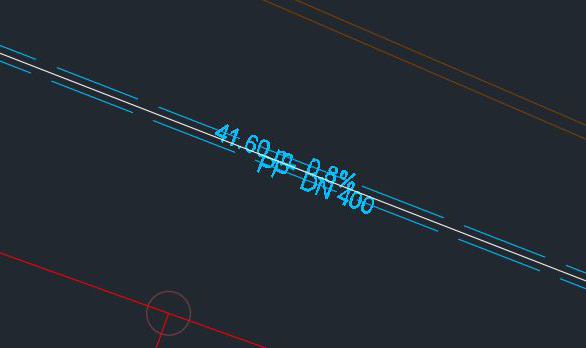

Nach der Installation des Updates Civil 2022.2 wird die Haltungsbeschriftung falsch angezeigt.

Ein innerer Bezug ist falsch. Das Problem wird bereits in der Entwicklungsabteilung bearbeitet. Folgende mögliche Fehlerbehebungen gibt es.

Methode 1:

Deinstallation des Updates 2022.2 über die Systemsteuerung Update deinstallieren.

Methode 2:

Ändern der Anschlusskomponenten in der Haltungsbeschriftung. Dies muss sicherlich nach einem Hotfix rückgängig gemacht werden und benötigt relativ viel Zeit.

Wie kann hier vorgegangen werden?

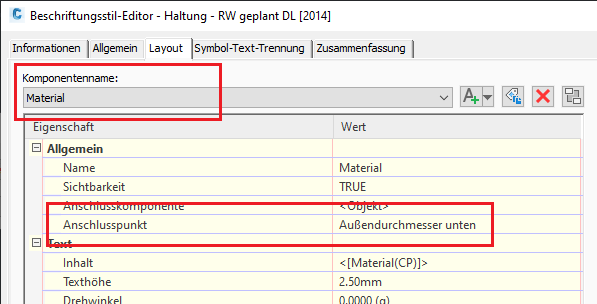

• Öffnen des Haltungsbeschriftungsstils.
• Bei den Komponenten Nennweite und Material muss jeweils der Anschlusspunkt auf Außendurchmesser unten (DL) gestellt werden.

• Bei den Komponenten Länge und Gefälle muss jeweils der Anschlusspunkt auf Außendurchmesser oben (DL) gestellt werden.

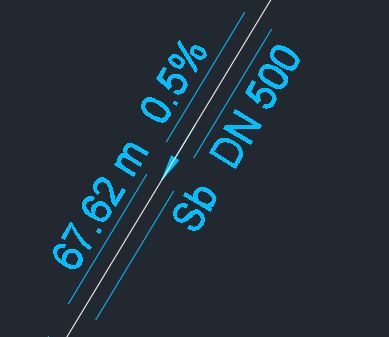

• Anschließend ist die Haltungsbeschriftung korrekt.

Achtung dieses Problem gab es im August 2022 schon einmal. Nun wird die Haltungsbeschriftung wieder fehlerhaft dargestellt mit dem aktuellen Civil 3D Update 2023.2.1

Bezogen auf dden obigen Blogbeitrag ist es leider wieder so, dass die Haltungsbeschriftung fehlerhaft dargestellt wird. Am schnellsten ist das Problem gelöst, wenn das Update deinstalliert wird. Natürlich wäre es auch wieder möglich die Haltungsbeschriftung zu ändern. Dies ist allerdings ein großer Aufwand.
