Koordinatensysteme und deren Zuweisung in Autodesk Civil 3D

Koordinatensysteme sind eine sehr wichtige Eigenschaft der georeferenzierten Planung, wovon weltweit sehr viele verschiedene Systeme existieren. In Deutschland werden auch sehr unterschiedliche Koordinatensysteme verwendet. Aktuell werden bei uns in Deutschland hauptsächlich Gauß-Krüger und ETRS-Koordinatensysteme genutzt. Aber nicht jedes Gauß-Krüger ist gleich Gauß-Krüger. Im Hintergrund gibt es verschiedene Kartennetzentwürfe, Höhensysteme und Bezugsellipsoide.

Um hier Missverständnisse und Fehlerquellen bei der Übermittlung der verwendeten Koordinatensysteme zu senken, wurden von der European Pertoleum Survey Group Geodesy, einer Arbeitsgruppe der europäischen Öl- und Gaserkundungsunternehmen, eindeutige 4- und 5-stellige Codes für die verschiedenen Koordinatensysteme erstellt. Mit diesem Code ist eine falsche Zuweisung der Koordinatensysteme nicht mehr möglich.

Codes für Koordinatensysteme

Hier gibt es diverse Internetseiten, die die verschiedenen Codes auflisten und auch Karten bereithalten, welche den abgebildeten Bereich anzeigen:

Codes bei Spatial Reference            Codes bei epsg.io

Des Weiteren halten einige Bundesländer/Landkreise auch Listen für Planer, mit denen in Ihrem Bundesland verwendeten EPSG-Codes, bereit:

Landkreis Vorpommern-Greifswald            Sachsen            Thüringen

Bei beiden Verfahren hilft oftmals eine Suche über eine Online-Suchmaschine

Zuweisung in Autodesk Civil 3D über verschiedene Wege

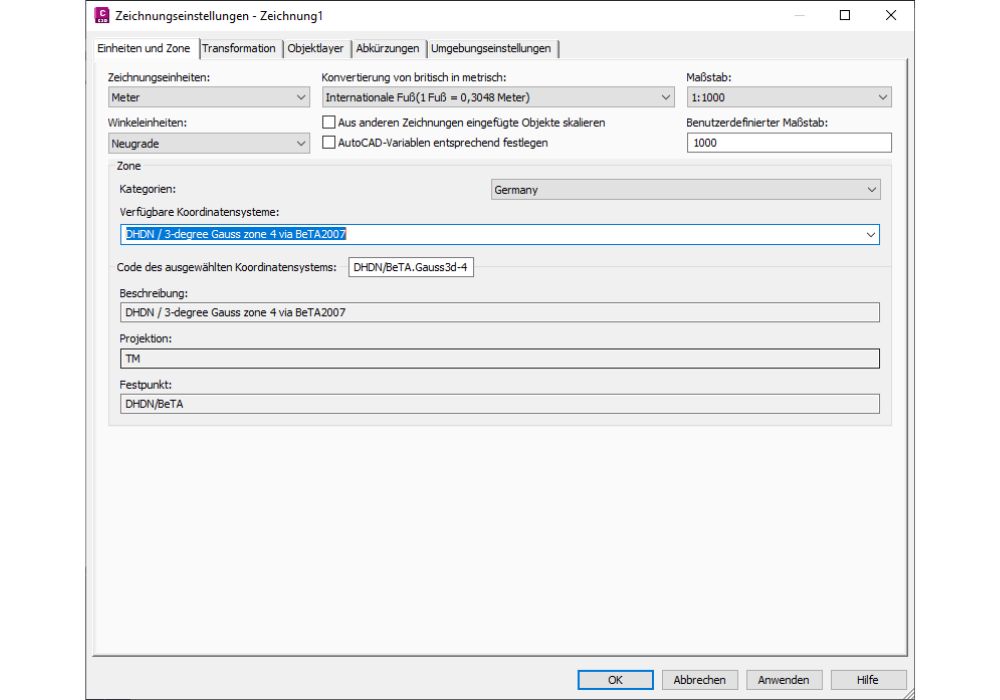

1. Zuweisung über die Zeichnungseinstellungen

Leider kann bei dieser Zuweisung nicht die Eingabe des EPSG-Codes verwendet werden.

2. Zuweisung über die Map 3D (Befehl: MAPCSASSIGN)

Über diese Oberfläche kann mithilfe der Suche des EPSG-Code, das Koordinatensystem eingetragen werden. Weiß man dies nicht, besteht die Möglichkeit über die Kategorie entsprechend zu filtern. Hier sollte für Gauß-Krüger-Koordinatensysteme nach Germany gefiltert werden.
