Entdecken Sie die Neuerungen in Autodesk Inventor 2024.1

Verbesserungen in der Bauteil-Umgebung

Benennung der Ursprungsebenen

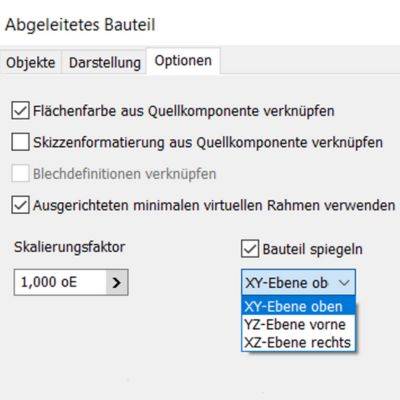

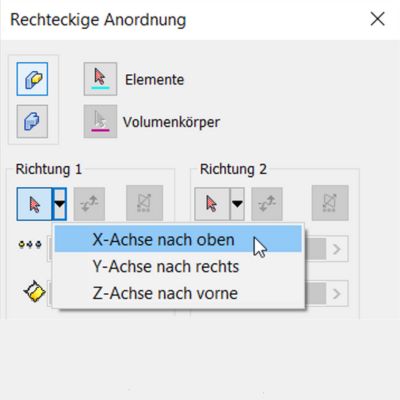

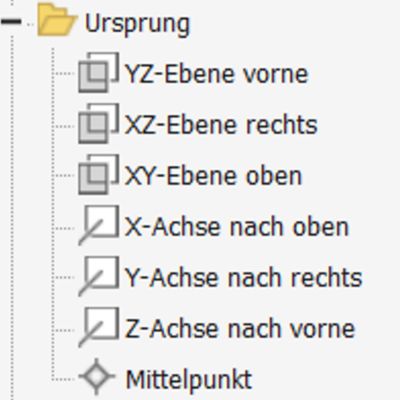

Auch in den Bauteilen werden ab jetzt in Autodesk Inventor benutzerdefinierte Namen Ihrer Ursprungsachsen oder Ursprungsebenen erkannt und in vielen verschiedenen Dialogfeldern wieder aufgegriffen. Das Spiegeln von Elementen, abgeleitete Komponenten, runde und rechteckige Anordnungen – alles wird schneller und einfacher.

3D Anmerkungen und 3D-Bemaßungen

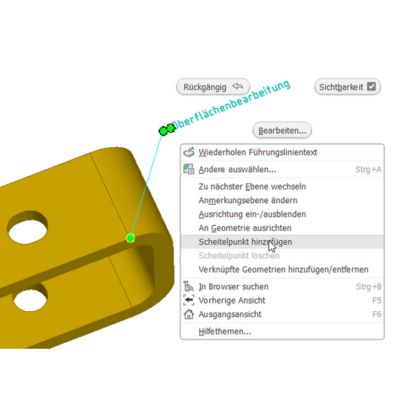

Beim Erstellen von 3D-Bemaßungen (3DA) wurde die Menüoption mit der rechten Maustaste zum Ändern der Anmerkungsebene verbessert. Auch die Bearbeitung von Führungslinien ist in Autodesk Inventor 2024.1 eine Klasse besser geworden. Scheitelpunkte können extrem schnell gesetzt oder entfernt werden.

Verbesserungen bei Oberflächenangaben

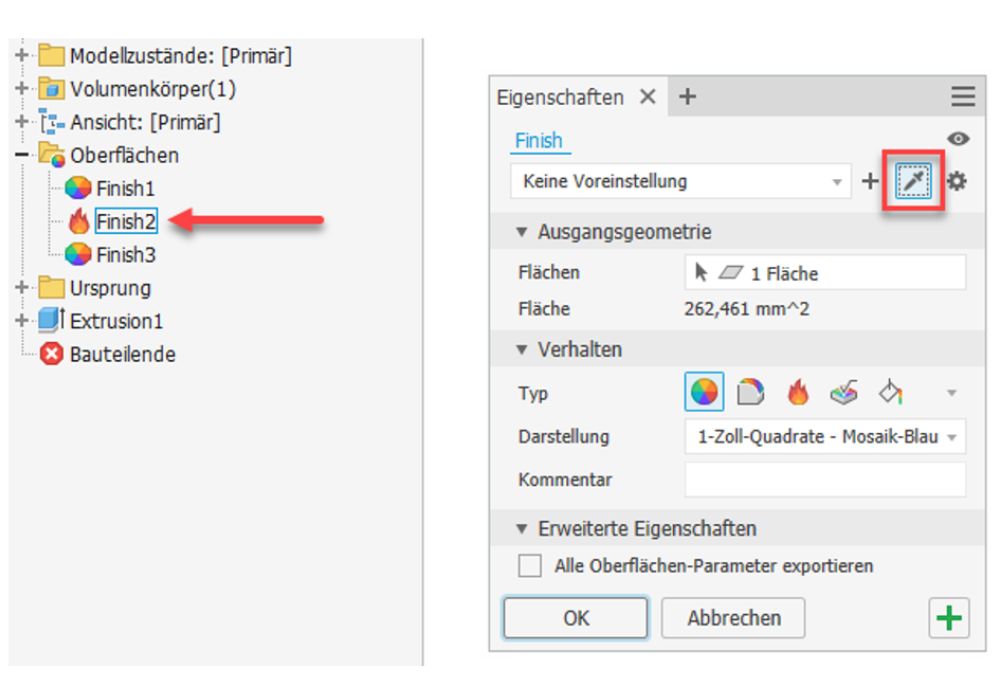

Die neu hinzugefügte Eigenschaft "Pipette" ermöglicht Ihnen die Wiederverwendung von Einstellungen aus vorhandenen Oberflächen, indem Sie diese in der Szene oder im Browser auswählen. Beachten Sie, dass nur Oberflächen aus derselben Komponente ausgewählt werden können. Stellen Sie sicher, dass die Voreinstellungen aktiviert sind, damit der Befehl angezeigt wird.

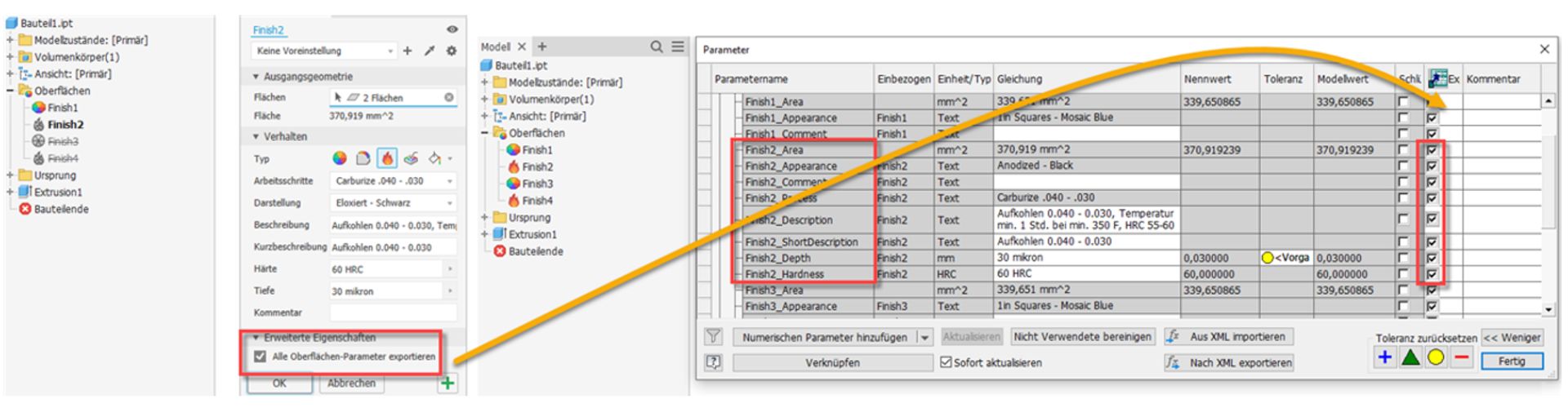

Außerdem ist es jetzt einfacher, alle Oberflächen-Parameter gleichzeitig für den Export auszuwählen. Eine neue Option wurde hinzugefügt, mit der alle Oberflächen-Parameter automatisch für den Export in benutzerdefinierte iProperties ausgewählt werden.

Verbesserungen in der Skizzier-Umgebung

Einfügen mit Formeln

Beim Einfügen einer kopierten Skizze hat das Rechtsklickmenü nun die Option "Mit Formeln einfügen". Benutzerdefinierte Parameter werden in die Kopieraktion einbezogen. Parameter, die mit der Quellskizze verknüpft sind, werden kopiert und eingefügt, ohne dass sie dupliziert werden. Einfügen mit Formeln wird nur innerhalb desselben Dokuments unterstützt, nicht zwischen Dokumenten.

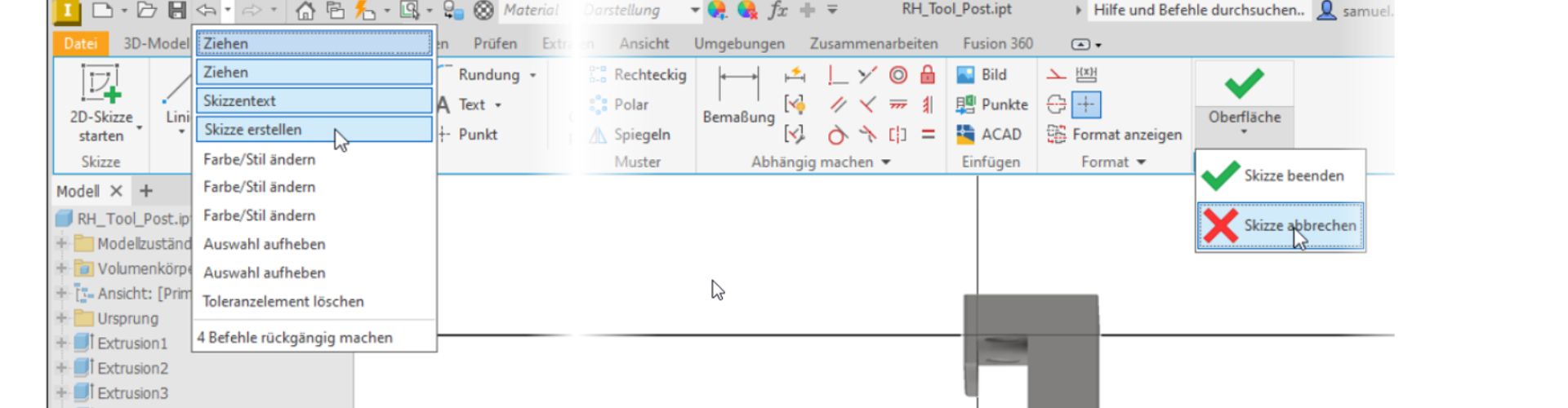

Skizze abbrechen

Diese Verbesserung in Autodesk Inventor 2024.1 wirkt sich auf alle 2D- und 3D-Skizzierarbeiten aus. Für Zeichnungen umfasst dies Schriftfelder, Ansichtsskizzen, Blattskizzen, Symbolskizzen und Rahmen. Bei Bauteilen sind Skizzenblöcke enthalten. Beim Starten oder Bearbeiten einer Skizze wird mit dem Befehl "Skizze abbrechen" der Befehl "Skizze beenden" in die Multifunktionsleiste eingefügt.

Der Befehl "Skizze abbrechen" hat dieselbe Wirkung wie das Rückgängigmachen aller Aktionen, die bis zur Erstellung oder aktuellen Bearbeitung der Skizze durchgeführt wurden.

Verbesserungen in der Baugruppen-Umgebung

Benennung der Ursprungsebenen

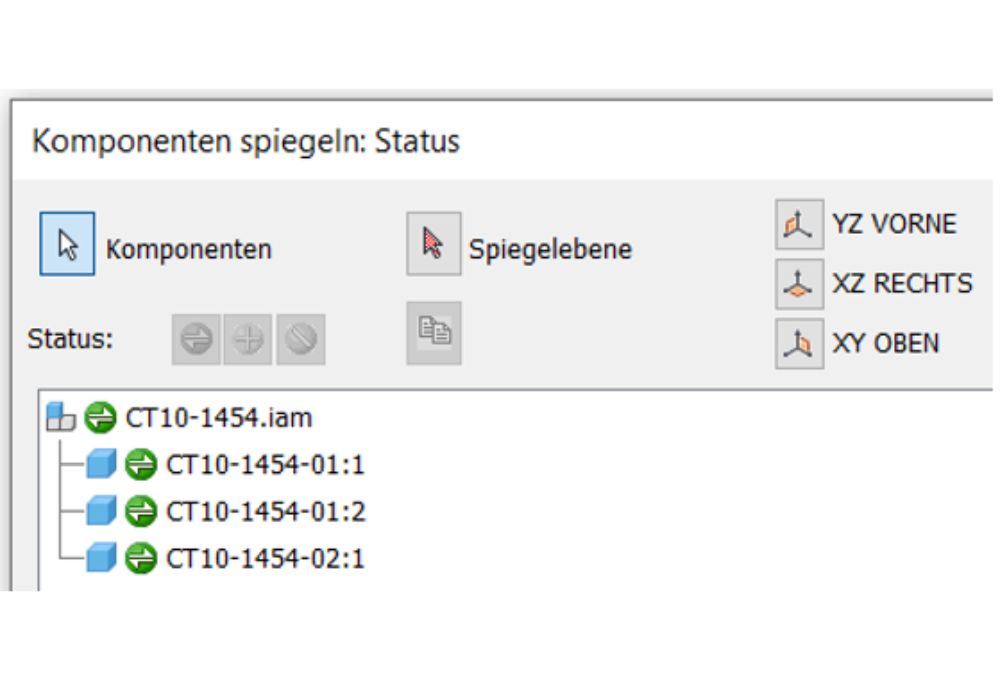

Benutzerdefinierte Namen Ihrer Ursprungsachsen oder Ursprungsebenen werden jetzt erkannt und in den verschiedenen Dialogfeldern angezeigt. Die Auswahl in den Befehlen für das Spiegeln und Aufreihen von Komponenten ist damit viel eindeutiger möglich.

Abhängigkeiten

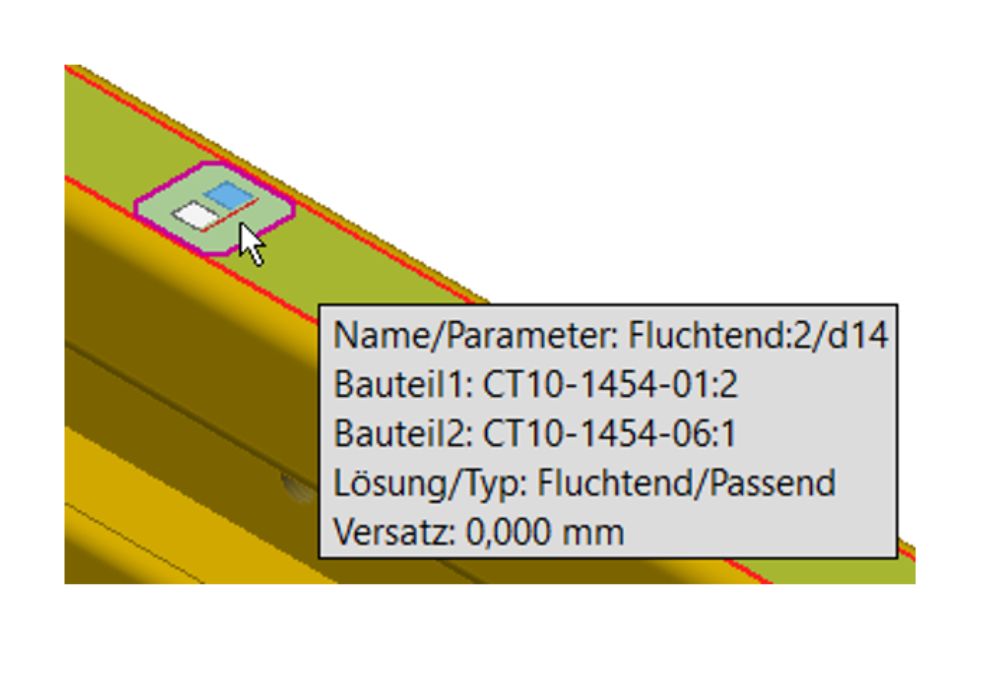

Der Zugriff auf das Dialogfeld für 3D-Abhängigkeiten ist jetzt noch besser. Sie können eine Abhängigkeit nun ganz einfach durch einen Doppelklick bearbeiten – egal ob Sie im Browser oder am 3D-Modell arbeiten. Einfacher geht es nicht!

Verbesserungen in der Zeichnungs-Umgebung

Ursprungs-Indikator

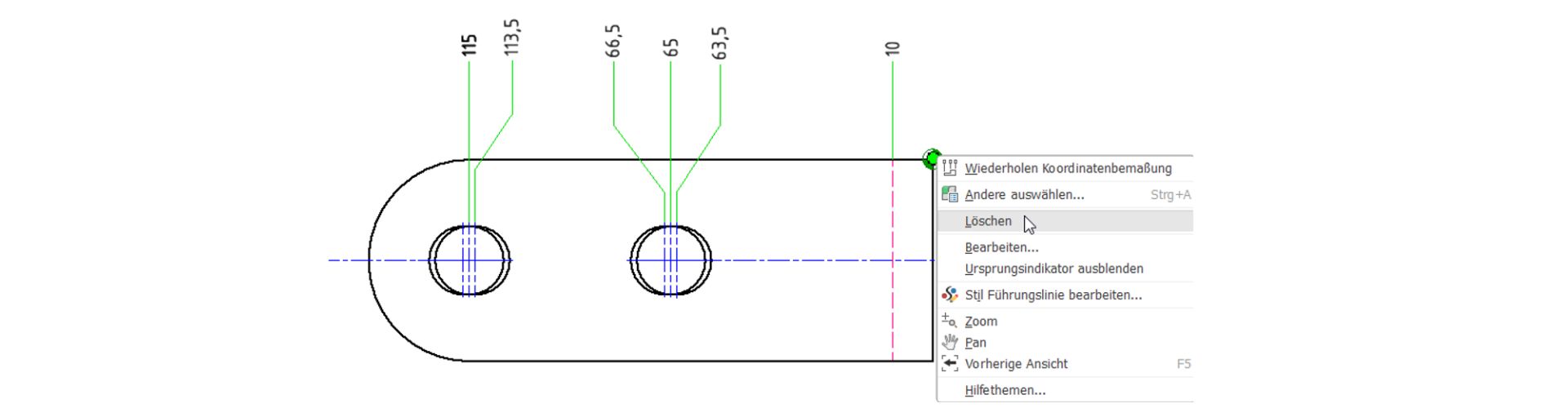

Ursprungsindikatoren können nun entfernt werden. Wenn die Bemaßungen diesen Ursprung verwenden, werden diese Bemaßungen ebenfalls gelöscht. Eine Eingabeaufforderung warnt Sie vor dem Löschen, bevor die Aktion ausgeführt wird.

Exportieren nur innerhalb der Blattränder

In Inventor-Zeichnungen werden Ansichten und Teilelisten häufig außerhalb der Blattränder erstellt. Beim Speichern als AutoCAD-DWG wird alles im Plan exportiert, während beim Exportieren in PDF alle Anmerkungen außerhalb der Blattränder abgeschnitten und nicht in die PDF-Datei eingeschlossen werden. In Inventor 2024.1 wurde nun dem Export-Dialogfeld eine neue Option hinzugefügt, mit der Sie beim Exportieren in DWG nur den Inhalt innerhalb der Blattränder einschließen können.

Allgemeine Verbesserungen

Navigation im Ansichtsbereich

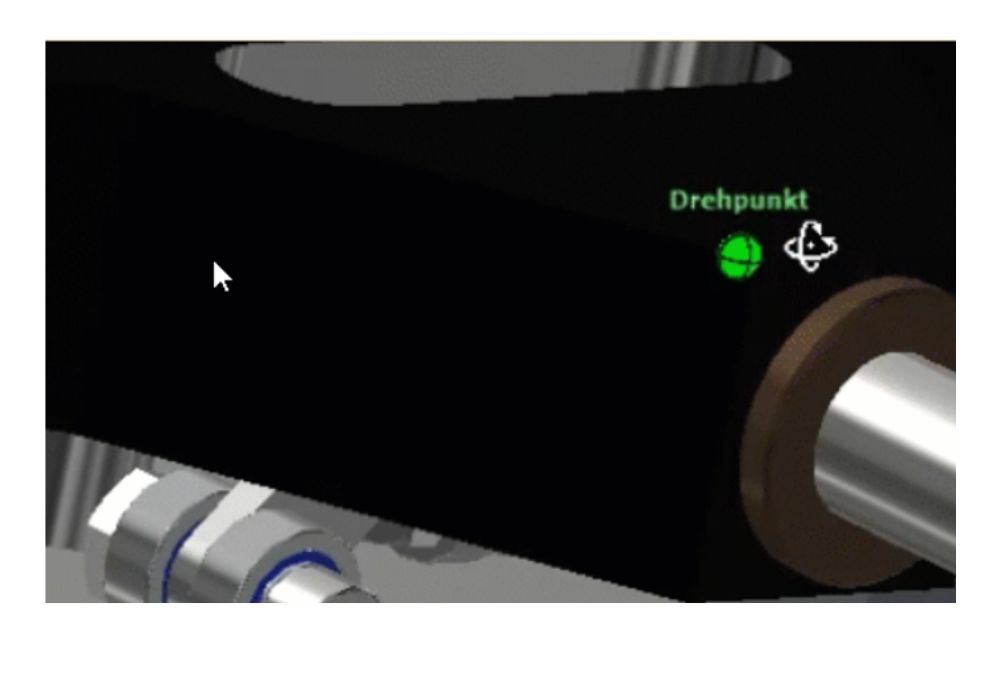

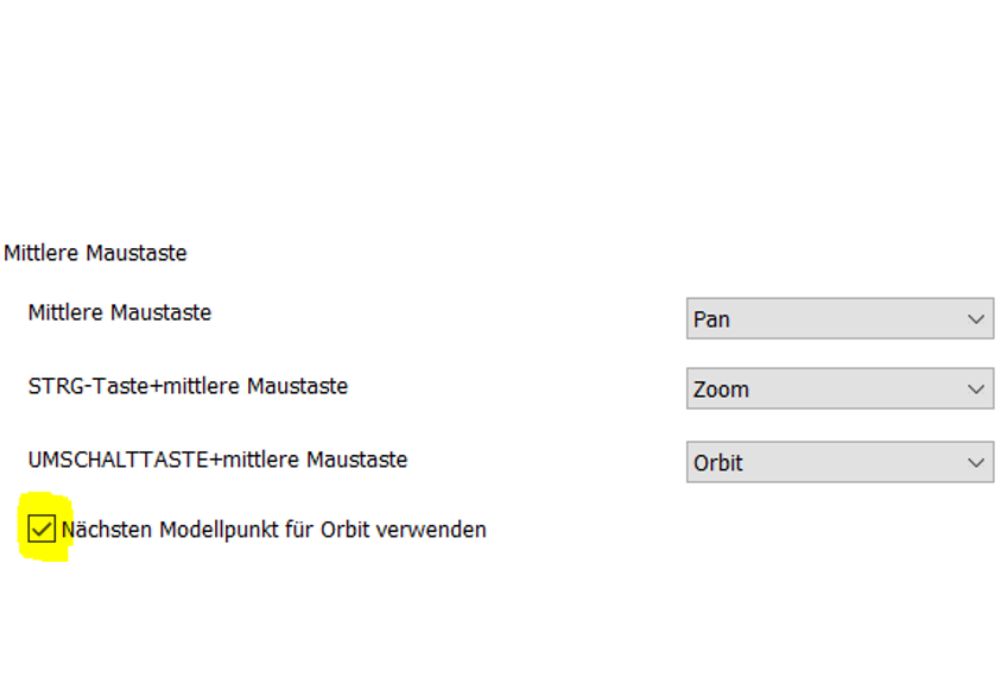

Es wurde eine neue Anwendungsoption hinzugefügt, um festzulegen, ob der Drehpunkt beim Drehen des Modells auf der Arbeitsfläche verwendet wird. Wenn diese Option nicht ausgewählt ist, wird das alte Orbit-Verhalten verwendet.

Wenn Sie auf ein Design zoomen und die Option ausgewählt ist, verwendet die Orbit-Funktion den nächstgelegenen Modellpunkt. Platzieren Sie den Cursor in der Nähe des Modellpunkts, den Sie als Orbitalpunkt verwenden möchten, halten Sie die Umschalttaste gedrückt und verwenden Sie die mittlere Maustaste, um das Modell zu drehen.

Benutzerdefinierte Eigenschaften

Kopieren Sie eine oder mehrere benutzerdefinierte iProperties und fügen Sie diese zwischen Dokumenten ein. Wenn Sie die Properties in ein anderes Dokument einfügen und Duplikate vorhanden sind, werden Sie aufgefordert, die gewünschte Aktion auszuwählen:

GPU-Rendering

Die GPU-Rendering in Autodesk Inventor 2024.1 unterstützt nun die Verwendung von Standardlichtquellen in der IBL-Beleuchtung.
