Raster nach IFC exportieren
Januar 2024Ein Raster sichtbar nach IFC zu exportieren, kann sich mitunter nicht ganz so einfach gestalten. Daher stellen wir Ihnen in diesem Blogbeitrag einen Workflow vor, mit dem Sie ein Raster sichtbar in einer IFC exportieren können.

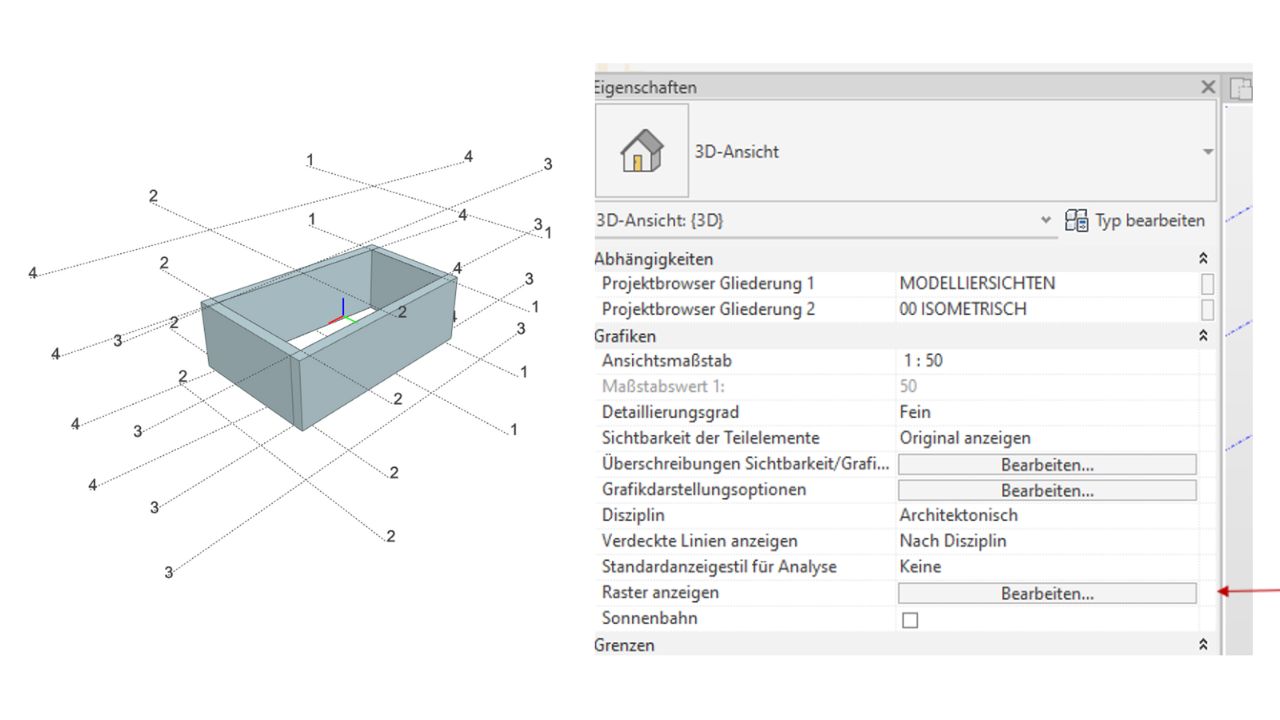

Im ersten Schritt müssen Sie in der 3D-Ansicht die Raster aktivieren. Das funktioniert in den Eigenschaften der Ansicht:

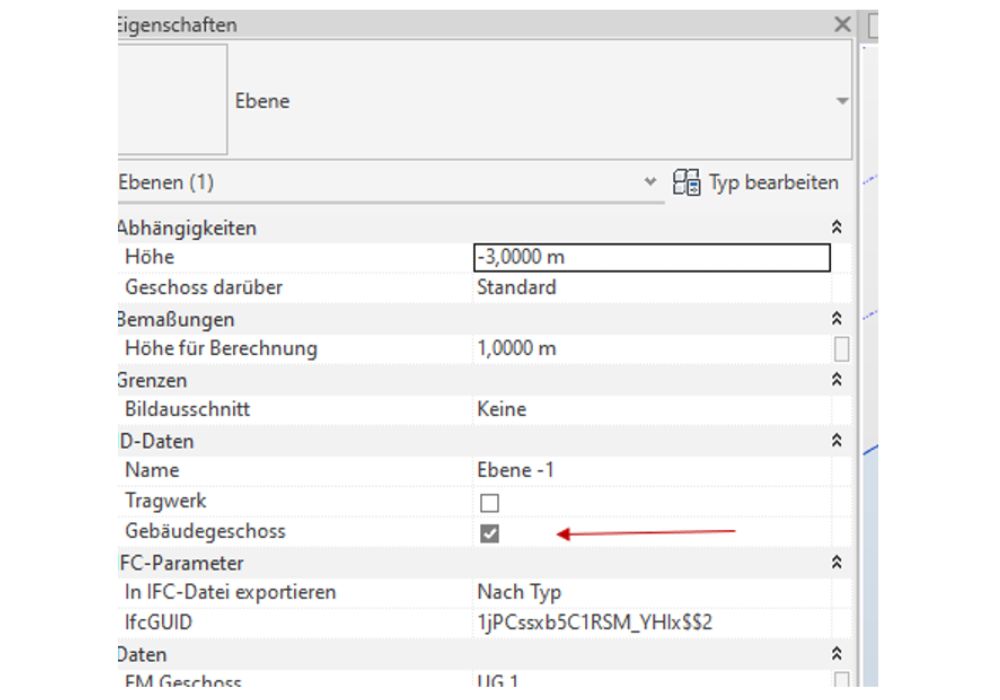

Hier aktivieren Sie das Raster für die jeweilige Ebene (Keller, Erdgeschoss, etc.) oder einfach alle. WICHTIG ist, dass die Ebenen in den Eigenschaften auch den Haken bei „Gebäudegeschoss“ haben.
Nun können Sie, wie gewohnt, unter Datei – Exportieren – IFC, Ihre gewünschte IFC Datei exportieren. Das Raster sollte danach sichtbar sein.
Disclaimer: Nach erfolgreichem Export kann es sein, dass das Raster dennoch nicht zu sehen ist. Bitte vergleichen Sie bei Bedarf das Ergebnis in einem anderen Viewer.
Eine Empfehlung verschiedener IFC Viewer finden Sie hier:
