Add-Ins des deutschen CountryKits für Autodesk Civil 3D – Tropfen und Dreiecke
Juni 2023In diesem Blogbeitrag zeigen wir Ihnen, wie Sie Tropfen und Dreiecke im CountryKit für Autodesk Civil 3D erzeugen können.
Die Funktion Tropfen und Dreiecke ist auf der Registerkarte CK Straße zu finden.
Mit dieser App ist es möglich, Tropfen und Dreiecke im Kreuzungsbereich nach RAL zu erzeugen. Aktuell können folgende Fälle abgedeckt werden:
- Kreuzungswinkel zwischen 80gon bis 120gon
- Dreiecksinseln mit Vorgabe der Kantenlänge
- Dreiecksinseln ohne Vorgabe der Kantenlänge

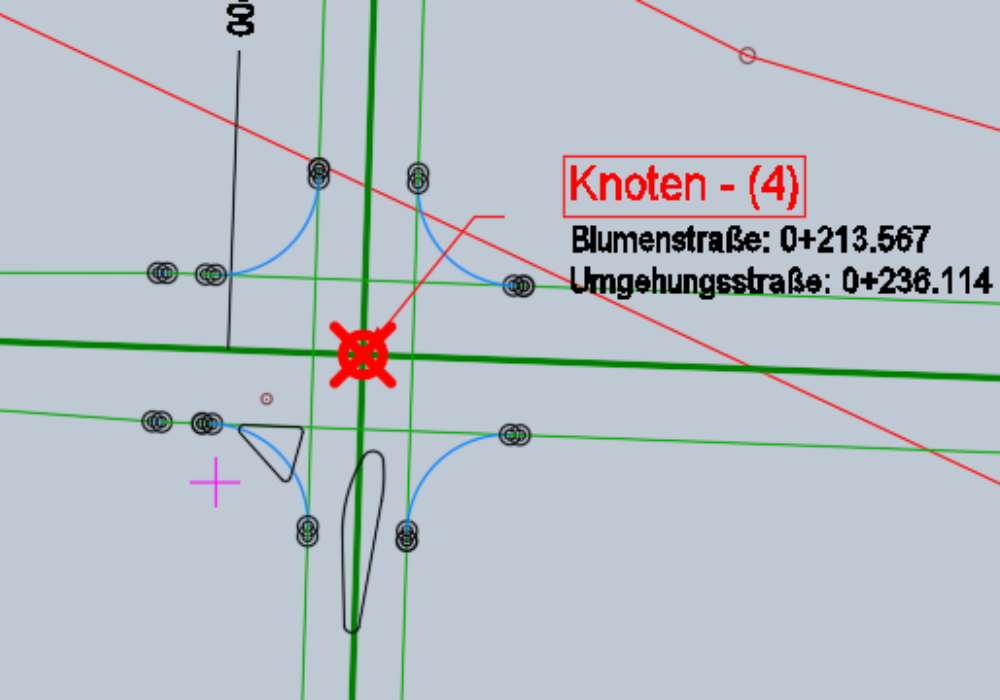

Ein Beispiel dazu ist auf folgender Abbildung zu sehen.
Die Tropfen und Dreiecke werden als Elementkanten in den Zeichnungsbereich eingefügt. Somit können diese zur Konstruktion der Inseln als 3D Profilkörper genutzt werden.
