Einblick in Autodesk Takeoff

Autodesk Takeoff

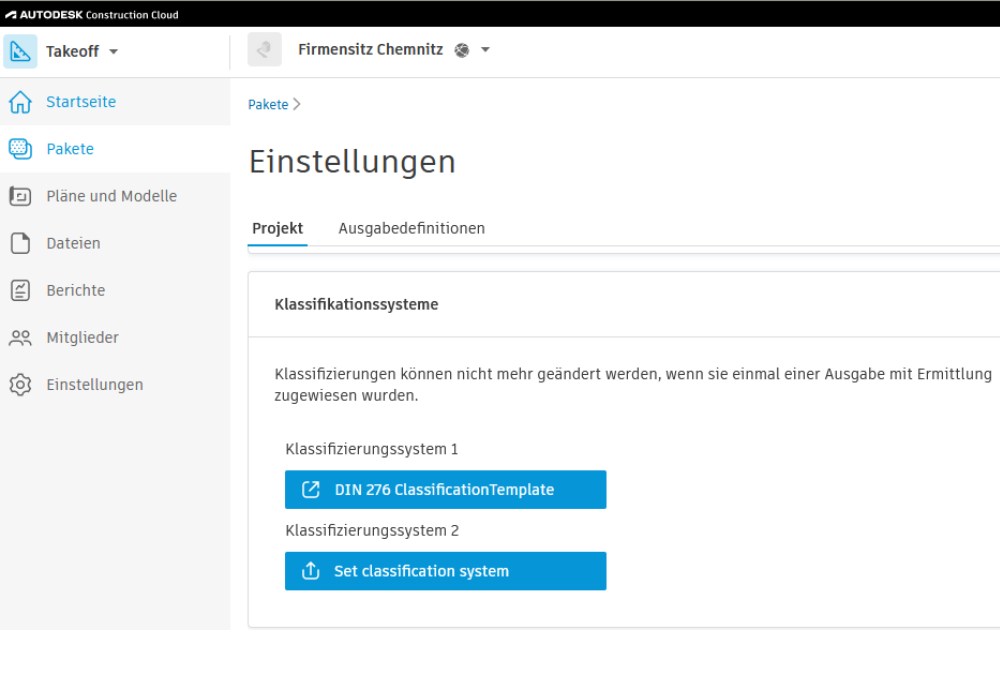

Autodesk Takeoff greift als Teilprodukt der ACC auf die Daten von Autodesk Docs zurück. Der Administrator der ACC steuert den Zugriff auf das Modul. Des Weiteren bietet Ihnen Takeoff mit seinen Dashboards, Berichten und Datenverbindungen einen erleichterten Zugriff sowie schnelle Übersichtsmöglichkeiten.

Pläne und Modelle (2D & 3D)

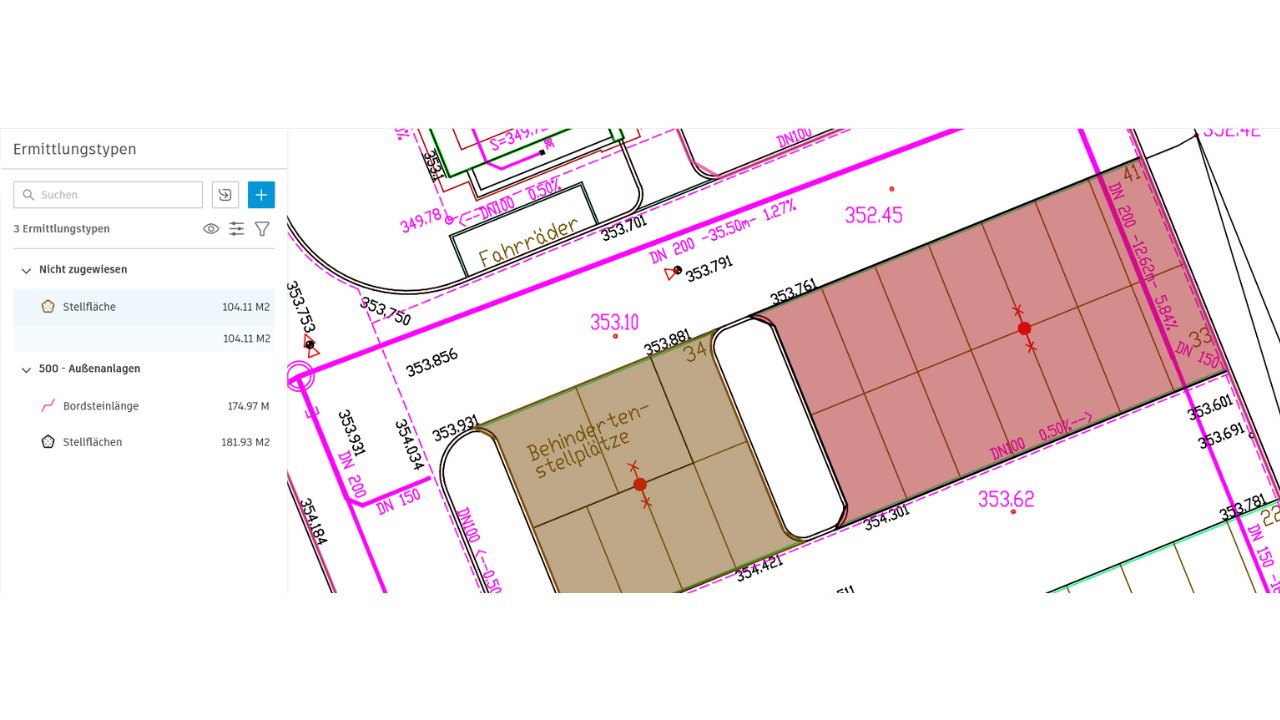

Die Mengenberechnung erfolgt in Autodesk Takeoff sowohl in 2D-Plänen als auch in 3D-Modellen (BIM-Modellen). Damit die Mengenberechnung in 2D-Plänen, die als PDF-Datei vorliegen, erfolgen kann, müssen die Pläne skaliert werden. In 2D-Plänen kann eine Mengenermittlung von Punktobjekten (z.B. Anzahl Laternen), Längen und Flächen erfolgen. Punktobjekte können dabei mit einer automatischen Symbolerkennung ermittelt werden.

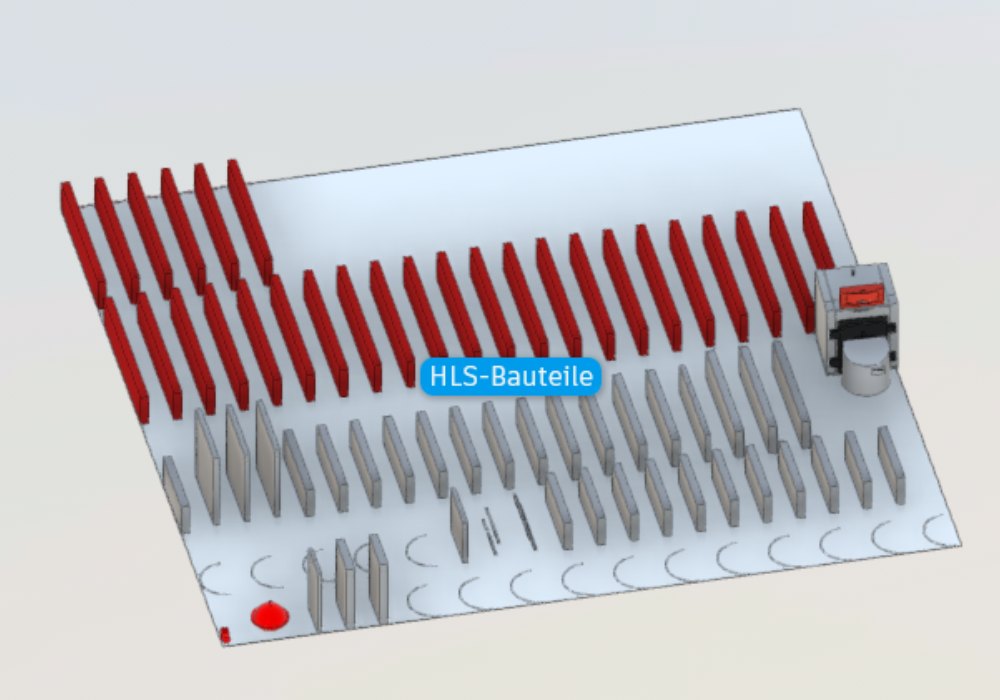

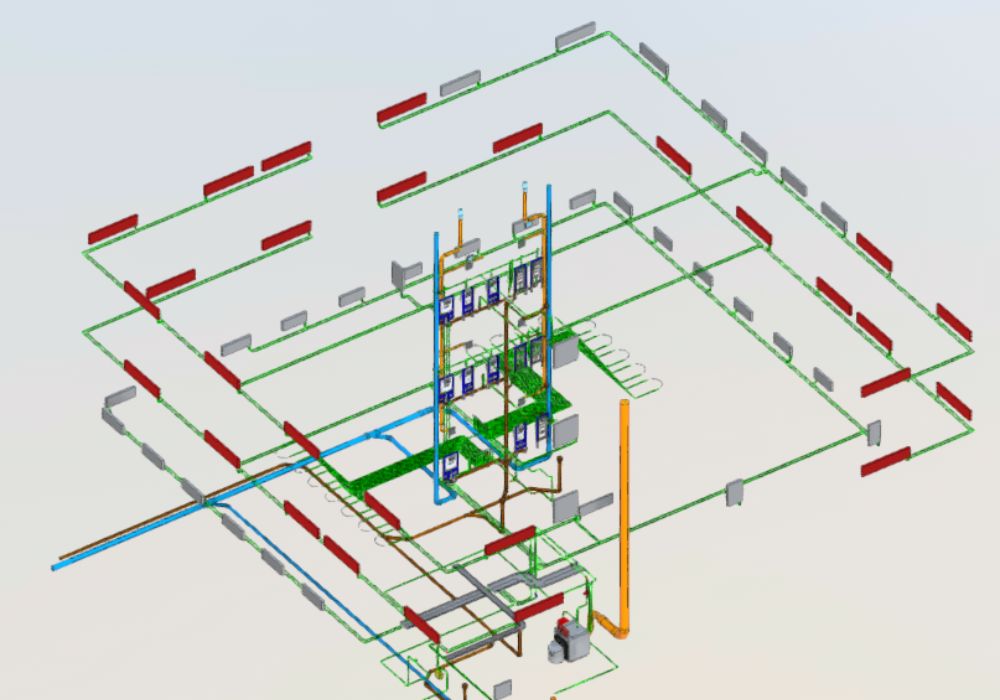

Im Gegensatz dazu gibt es eine Mengenberechnung am BIM-Modell. Hier liegt das Modell in 3D vor und Sie können, falls vorhanden, auch auf die Eigenschaften der Objekte zurückgreifen. Die Zuweisung des Ermittlungstyps erfolgt dann halbautomatisch. Bei BIM-Modellen besteht weiterhin die Möglichkeit eine Clusterung der Objekte vorzunehmen. Dies ermöglicht sowohl eine schnellere Zuweisung der Ermittlungstypen als auch eine sehr gute Übersicht der bereits ermittelten Objekte.

In den Abbildungen ist gut erkennbar, dass einige Objekte bereits einen zugewiesenen Ermittlungstypen besitzen. Welche Farbe dies ist, kann individuell eingestellt werden.

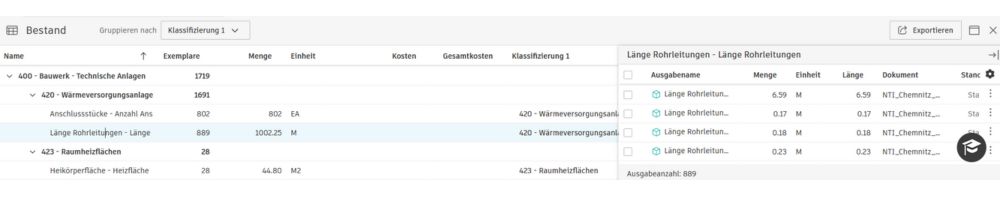

Bestand

Die hinterlegten Kosten in den Ermittlungspaketen sind Einheitspreise. Diese werden in den Gesamtkosten im Bestand durch Multiplikation von Mengen und Kosten ermittelt. Des Weiteren werden hier die Gesamtkosten des Pakets für alle Mengen mit Kosten im Paket berechnet.

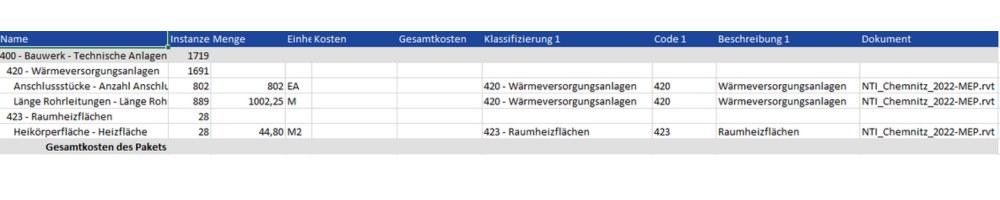

Die im Bestand gelisteten Daten können über den Bestand nach Excel exportiert werden. Somit haben Sie die Möglichkeit, die Daten in eine AVA - Software zu integrieren.
