Weihnachtsfrühstück 2024

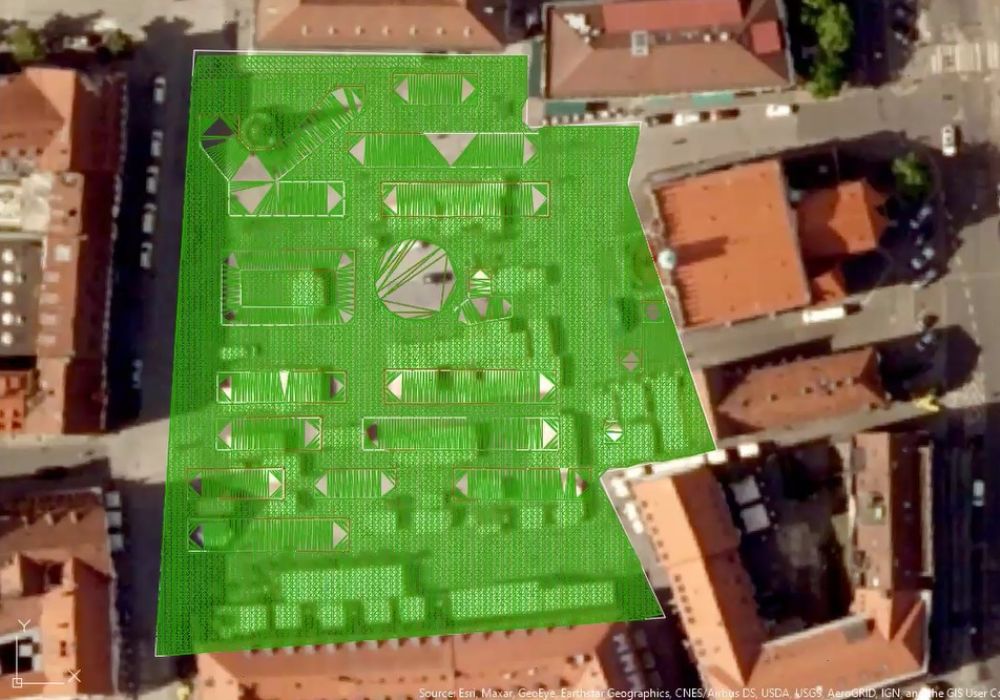

1 | Weihnachtsmarktgelände: Erstellung des Grundlagenmodells mit Autodesk Civil 3D

Bei der Erstellung des Grundlagenmodells wurde mit Hilfe öffentlich verfügbarer Daten ein DGM für den Weihnachtsmarkt erzeugt. Die in Autodesk Civil 3D integrierten Verschneidungswerkzeuge dienten der Herstellung von Plateaus der Weihnachtsmarktbuden und der Eisbahn. Es erfolgte anschließend eine Weitergabe des Modells über ACC Docs, hierbei sowohl als Lageplan, als auch als Shared-DGM, um das Geländemodell in Revit zu verwenden.

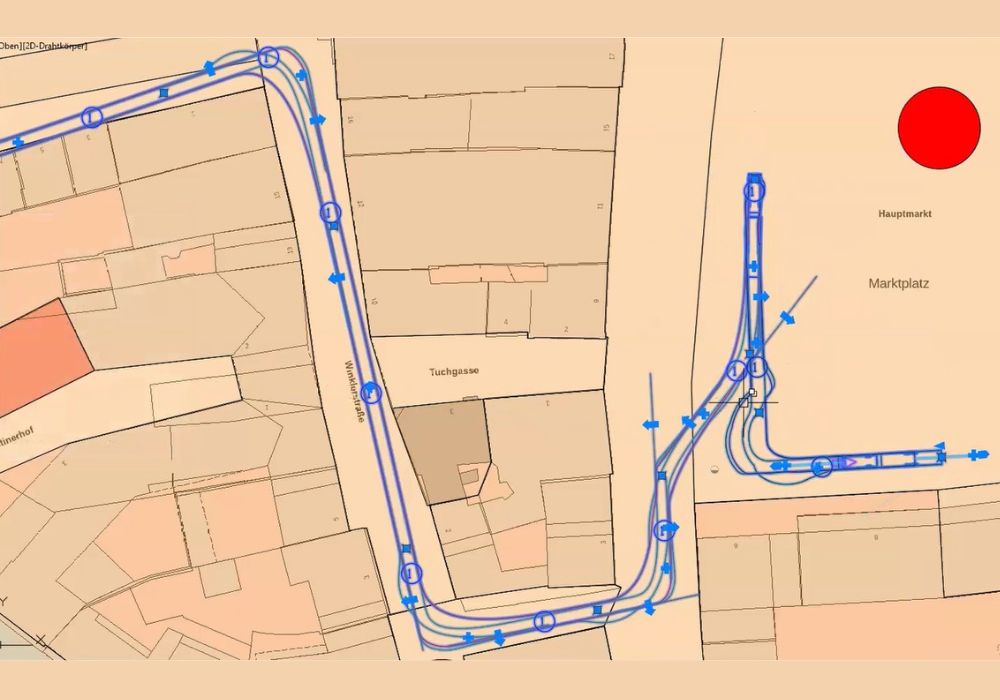

2 | Zufahrtsstraße mit Vehicle Tracking

Wir wollen mittels Autodesk Vehicle Tracking herausfinden, wie eine mobile Bühne auf einem Anhänger durch die Stadt zum Weihnachtsmarkt gelangen kann. Dazu können wir die in der Fahrzeugbibliothek hinterlegten Regelwerke nutzen und die Abmessungen oder Ladung unseres Fahrzeugs mit Anhänger definieren. Das Fahrzeug lassen wir danach über den Lageplan fahren und wissen genau, welche Zufahrtsstraße es mit seinen Abmessungen nutzen kann.

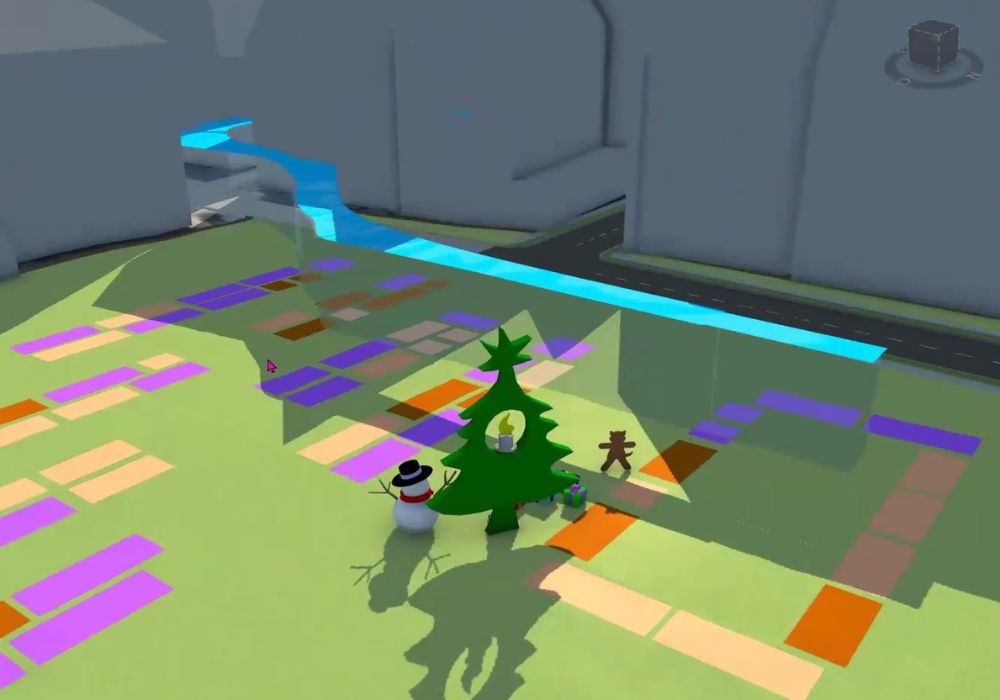

3 | Visualisierung der Schleppkurve in Autodesk InfraWorks

Autodesk InfraWorks diente im Weihnachtsfrühstück der 3D-Visualisierung der Hüllkurve der Schleppkurve. Dies ermöglicht eine Kollisionsprüfung des verwendeten Fahrzeuges mit Verkehrsschildern, Häusern oder anderen Stadtmöbeln. Um dies zu ermöglichen, erfolgte die Vorbereitung in Civil 3D. Hier musste aus der Hüllkurve ein Geländemodell und anschließend ein 3D-Volumenkörper erstellt werden.

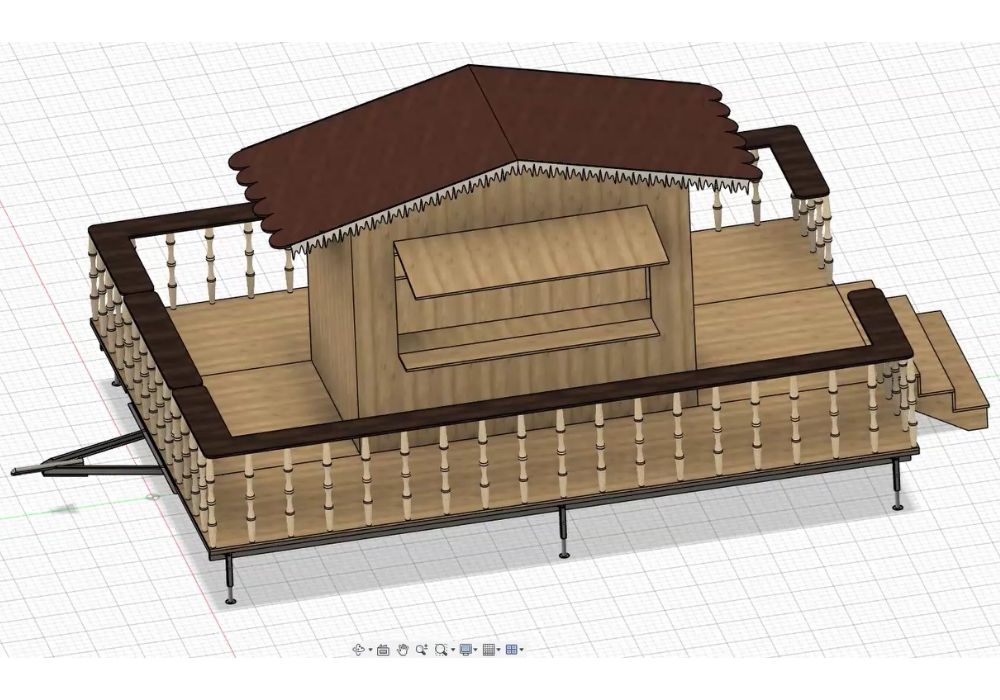

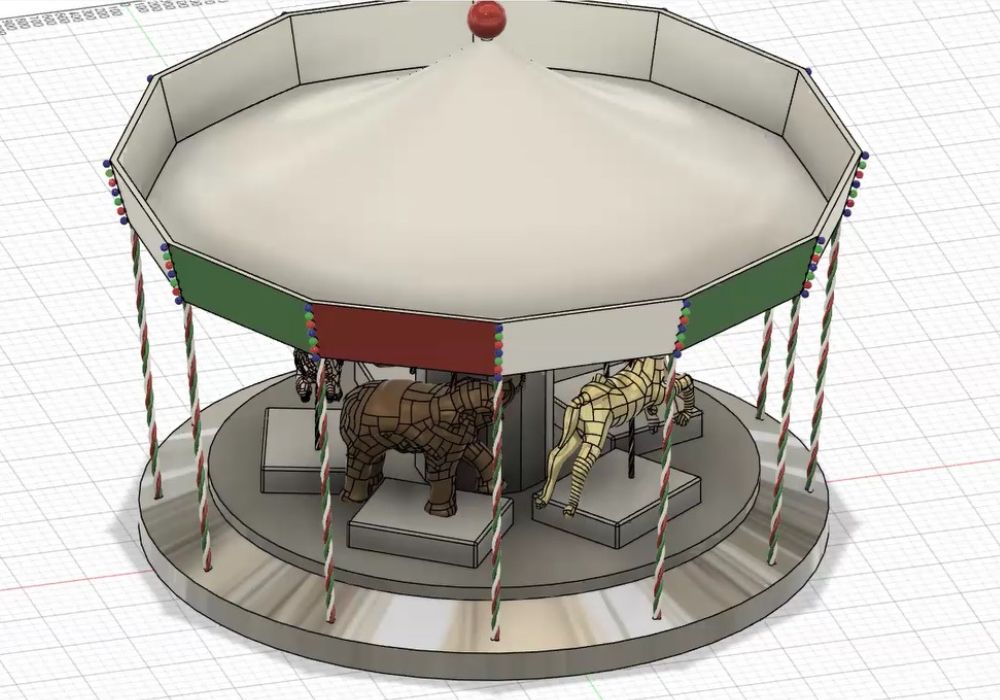

4 | Erstellung Karussell & Trailer mit Autodesk Fusion

Mithilfe von Autodesk Fusion wurde ein Karussell sowie ein Trailer für die Stände des Weihnachtsmarkt konstruiert. Fusion zeichnet sich durch viele Automatisierungsmöglichkeiten aus, sodass zum Beispiel wiederkehrende Bauteile, wie beispielsweise die Standfüße des Trailers einfach eingefügt und angeordnet werden können.

Weitere Autodesk-Formate können über die AnyCAD-Schnittstelle importiert und nativ weiterverarbeitet werden – so auch die Tiere des Karussells, die aus einem anderen CAD-System stammen. Weiterhin sind alle Gelenke des Karussells voll funktionsfähig, sodass das Karussell zum Beispiel gedreht oder die Treppe des Trailers hochgeklappt werden kann.

Außerdem haben wir mithilfe von Fusion Simulation eine Belastungsanalyse erstellt, um Gewichtsbegrenzungen angeben zu können.

Zusätzlich besitzt Fusion ein vollständiges CAM-System für die additive oder subtraktive Fertigung. Verschiedene Dreh- oder Fräsoptionen können hinterlegt und auf ihre Machbarkeit (Kollisionen etc.) geprüft werden (vollständige Fertigungssimulation mit Maschine, Aufspannung, Werkstück und Werkzeug). Die direkte Übergabe an die Maschine zur Fertigung ist mittels individuell angepassten Postprozessor anschließend auch möglich.

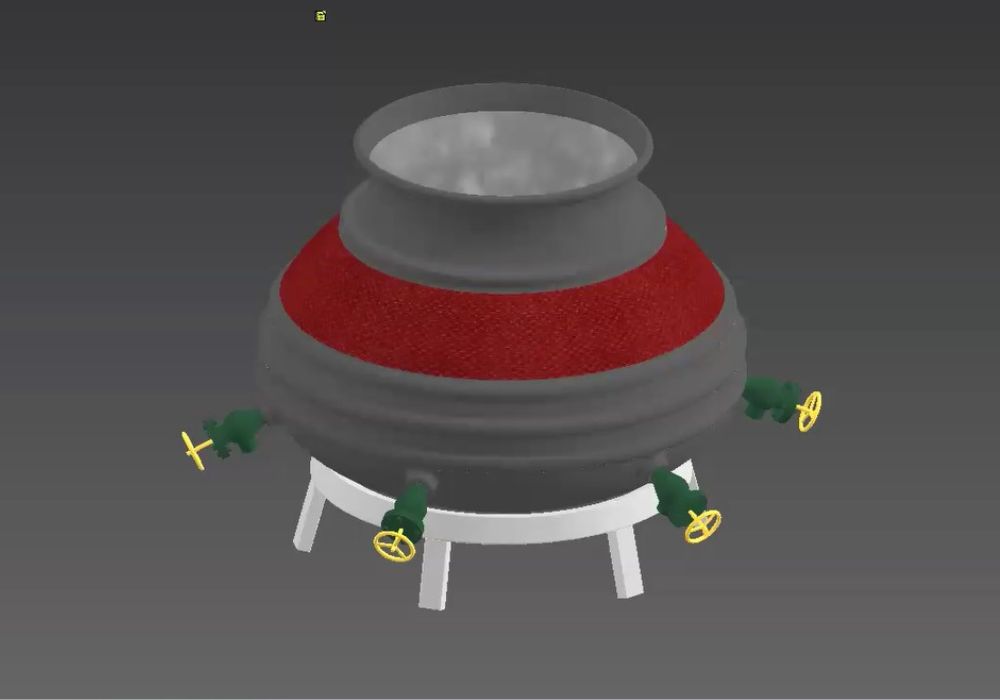

5 | Konstruktion des Glühweinkessels mithilfe von Inventor & NTI FOR INVENTOR

Für die Besucher des Weihnachtsmarkts wurde ein Glühweinkessel in Autodesk Inventor konstruiert. Dieser hat 3000l Volumen und versorgt in der Mitte des Marktes alle Besucher mit dem Heißgetränk. Dafür wurde ein klassischer Körper als Rundobjekt konstruiert. Wir haben zwei Volumenkörper: Kessel & Füllvolumen. Kleiner Auszug aus den Funktionalitäten von NTI FOR INVENTOR: Bauteilanalyse (zB sind Bauteile schon fest verbunden?), Skizzenanalyse (Sind meine Skizzen vollständig?), Dokumentenstatus (zB Sind meine Zeichnungen in den richtigen Formaten vorhanden?), Eigenschaftseditoren

6 | Erstellung einer Weihnachtsbühne mit Advance Steel

Für den Weihnachtsmarkt soll eine neue Bühne aus Stahl gebaut werden. Als Erstes wurde ein Raster erstellt, im Anschluss die Stahlstützen. Viele unterschiedliche Profile mit ihren Querschnitts- und statischen Eigenschaften inkl. Materialien können in Advance Steel ausgewählt werden. Anschließend wurden Querträger für die Podeste und die Träger für das Dach erstellt und alle Profile miteinander verbunden. Für jede der Verbindungen können weitreichende Einstellungen getroffen und eine Anschlussbemessung durchgeführt werden.

Auf der Bühne wurde danach ein Holzbelag, für das Dach ein Trapezblech und für die Sicherheit ein Geländer positioniert. Nach einer Modellprüfung, Gleichteilerkennung und der Positionsvergabe können alle Einzelteile auf einen oder mehreren Plänen automatisiert mit verschiedenen Vorlagen ausgegeben werden. Diese Pläne können später noch angepasst werden. Zum Beispiel haben wir das Blattformat geändert und eine 3D-Ansicht hinzugefügt. Alle Bauteile können auch in Listen ausgegeben werden, um z.B. das Gesamtgewicht zu erhalten.

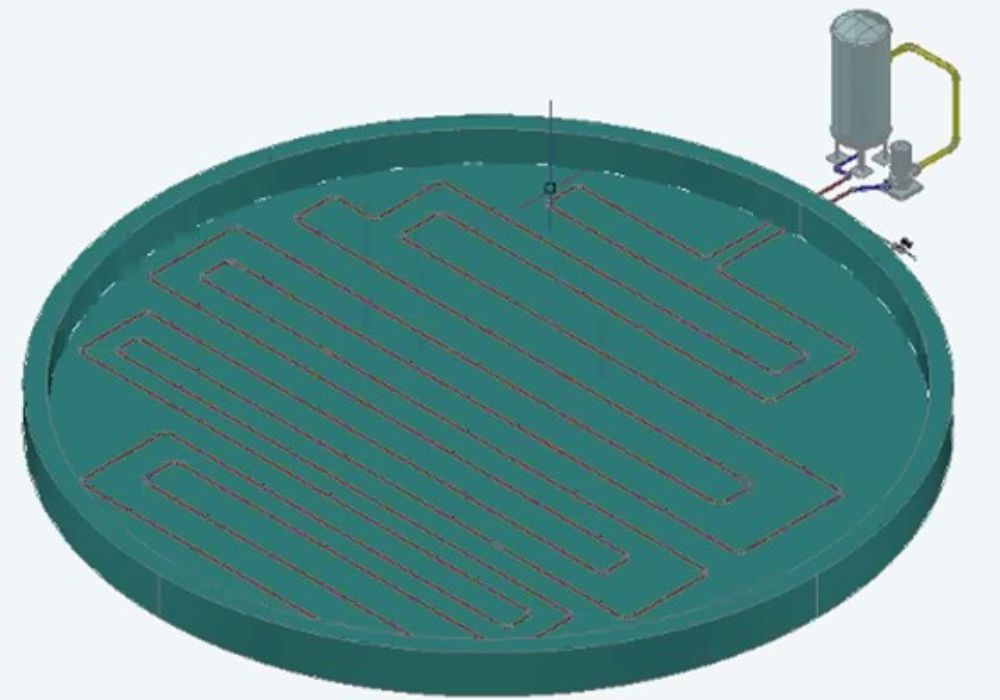

7 | Eisbahn mithilfe von Autodesk AutoCAD Plant 3D

Die Eisbahn wurde in AutoCAD Plant 3D konstruiert. Dazu wurde die Begrenzung aus mehreren Volumenkörpern modelliert und dann mit Rohrleitungen, Pumpen und Absperr-Armaturen vervollständigt. Die komplette Eisbahn wurde dann in der Zeichnung entsprechend dem aus dem Civil 3D exportierten und als externe Referenz hinterlegten Geländemodell auf dem dafür vorgesehenem planierten Gelände positioniert.

Zum Schluss wurde die fertige Zeichnung mit der Eisbahn in der Autodesk Cloud abgelegt und in das komplette Modell des Weihnachtsmarktes integriert.

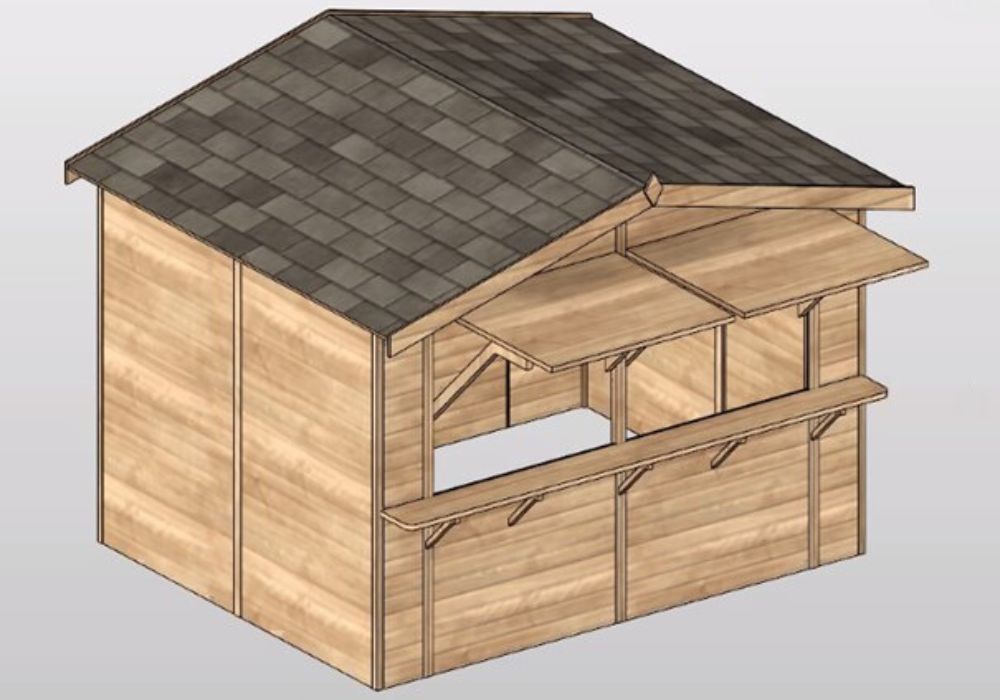

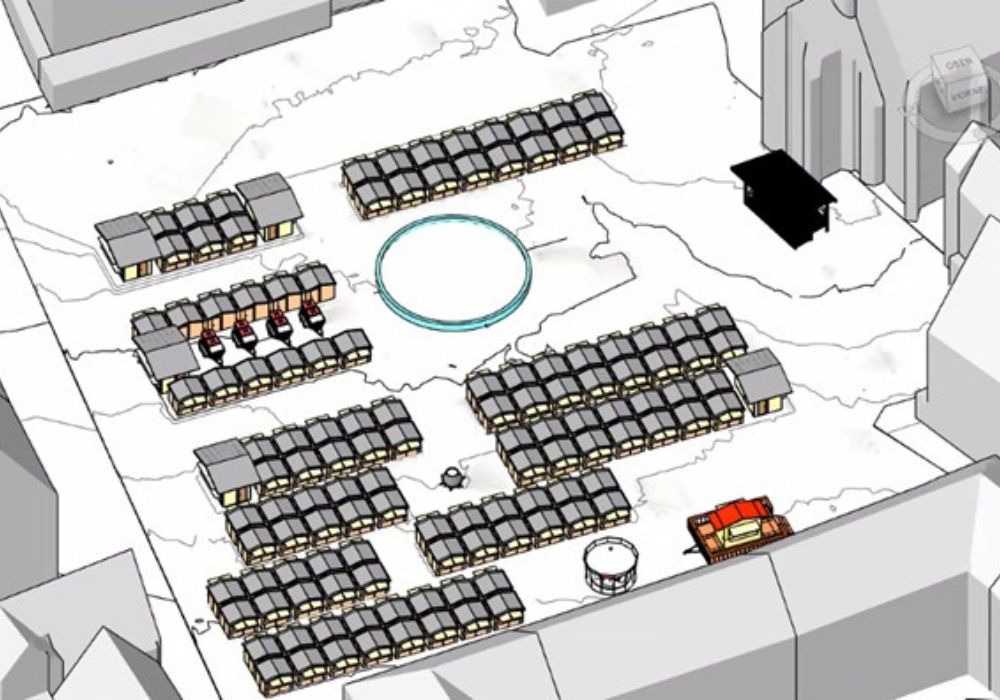

8 | Weihnachtshütte und Zusammenführung in Autodesk Revit

In Autodesk Revit haben wir eine Weihnachtsmarktbude erstellt. Dazu wurden Typen für Wände, Dächer und Tragwerksstützen definiert. Auch der für eine Bude notwendige Holzbau mit Sparren, Pfetten, Streben ist in Revit möglich.

Anschließend wurden die einzelnen Modelle in Autodesk Revit zusammengeführt und platziert. Beispielsweise kommt das Planungsgelände für den Marktplatz aus Civil 3D, das Geländemodell der Stadt aus Autodesk Forma. Weihnachtsbuden konnten mehrfach platziert werden. Zum Schluss erfolgte ein Export für die Visualisierung in Twinmotion.

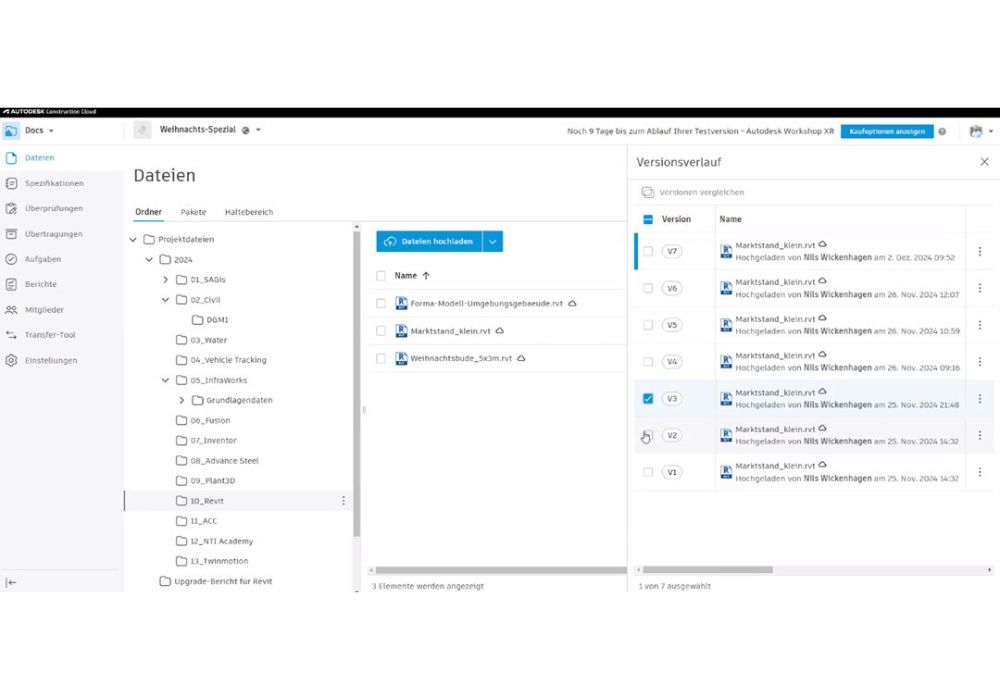

9 | Autodesk Construction Cloud

Mit der Autodesk Construction Cloud-Plattform (kurz ACC) erhalten wir Transparenz und Kontrolle über das gesamte Weihnachtsmarkt-Projekt und können in einer einzigen Plattform alle Phasen des Bauprojekts zusammenführen. Wir haben uns im Weihnachtsfrühstück im Speziellen den Viewer, Versionsvergleich sowie die Rechtsteuerung angeschaut.

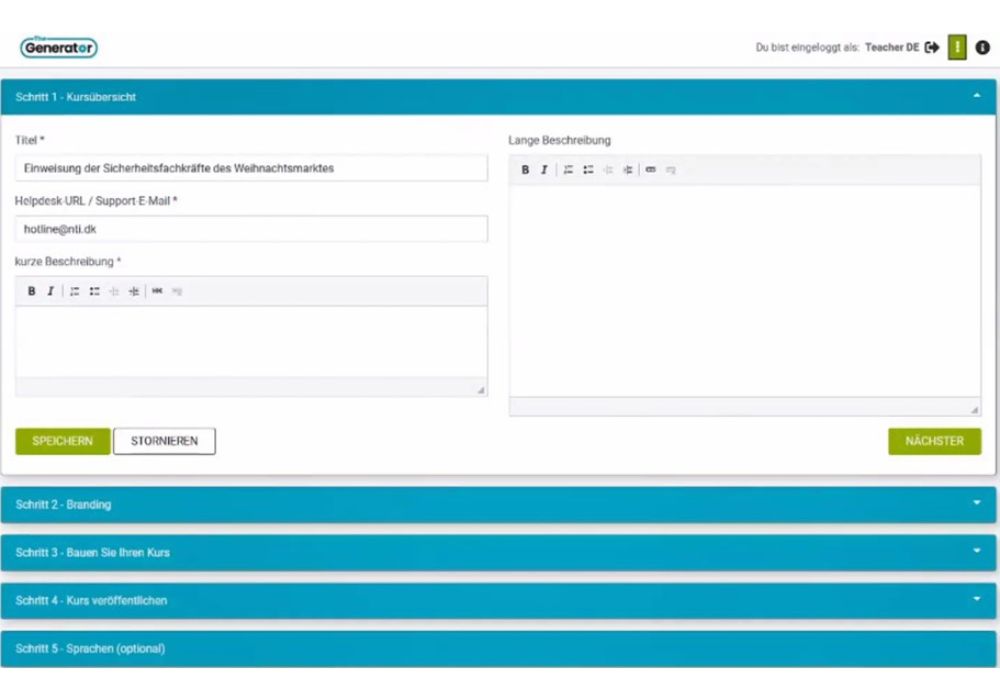

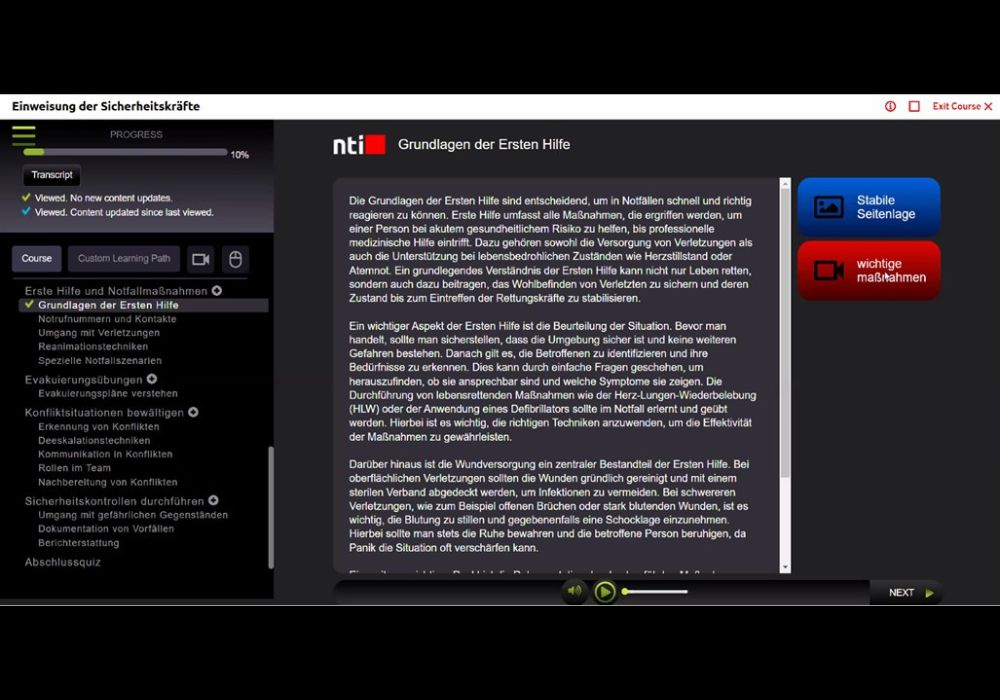

10 | Schulung des Sicherheitspersonals mithilfe der NTI Academy

Die NTI Academy ist ein Lernmanagementsystem, in welchem wir die Einweisung der Sicherheitsfachkräfte durch selbst erstellte Kurse vornehmen können. Dazu haben wir einen neuen Kurs erstellt, eine Kursbeschreibung hinzugefügt sowie unser Branding gestaltet (Buttons, Farben etc.)

Wir nutzen die sehr gute KI-Funktionalität. Diese kann automatisch eine Struktur für uns erstellen und Inhaltstexte vorschlagen. Jetzt können wir selbst Ergänzungen und Anpassungen treffen, Videos, Dokumente, Bilder hinterlegen und Beschreibungen ändern.

Im Anschluss erstellten wir ein Abschlussquiz zur Abfrage des erlernten Wissens der Sicherheitskräfte.

11 | Visualisierung mit Twinmotion

Twinmotion bietet eine direkte Importmöglichkeit für die Revitmodelle und ist eine intuitive Software für die Erstellung von Renderings inklusive Wetteranimationen, Objektanimationen, Lichtquellen, detailliertere Materialzuweisung und Import von weiteren Bibliotheksobjekten oder eigenen Modellen.
