10 genveje i Inventor: Din guideline til at arbejde hurtigere

februar 2020

Arbejder du til dagligt i Inventor? Vil du gerne have indblik i, hvordan du som bruger kan spare klik på musen og undgå at oprette flere features for at opnå det samme? Vi har samlet 10 genveje til dig her – fra Sketching og Viewing til Modeling – som alle er lette at integrere i din arbejdsdag, og som du derfor kan tage i brug lige nu og her.

Sketching

1. Arc-funktionen

Tryk på kommandoen “Line”
Tegn en linje
Klik og hold musen nede, hvor du afsluttede din linje
Luk sketchen

Klik for større billede.

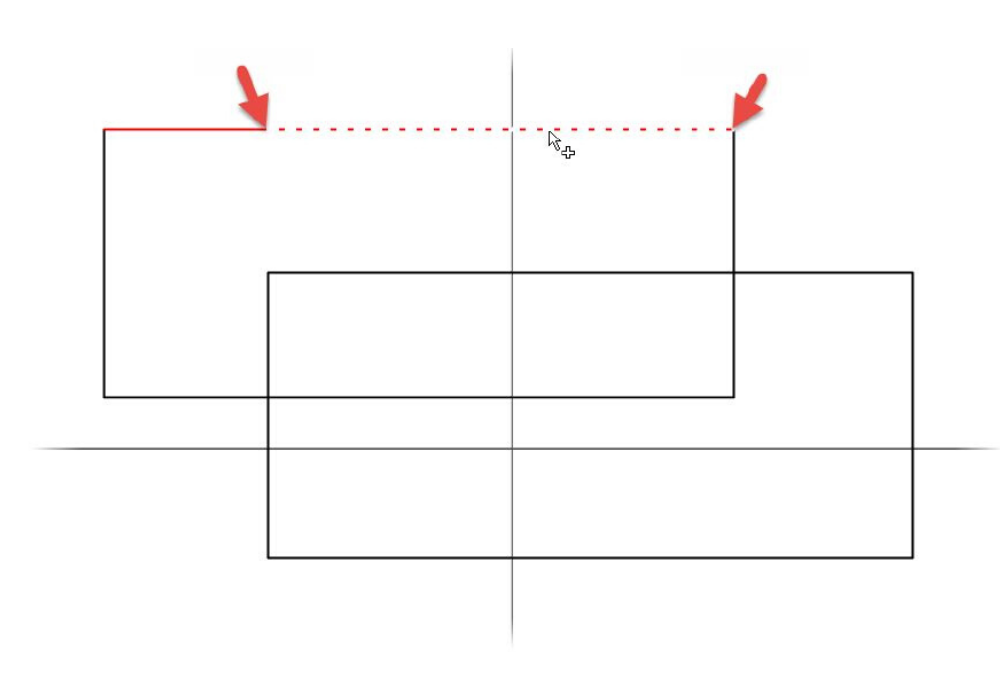

2. Trim

Hold Ctrl nede for at vælge klippelinjen

Klik for større billede.

3. Offset Work Plane i Sketch-funktionen

Start 2D Sketch
Vælg fladen og hold venstre knap nede, træk ud og tast den ønskede afstand ind i Work Plane

Klik for større billede.

System & Settings

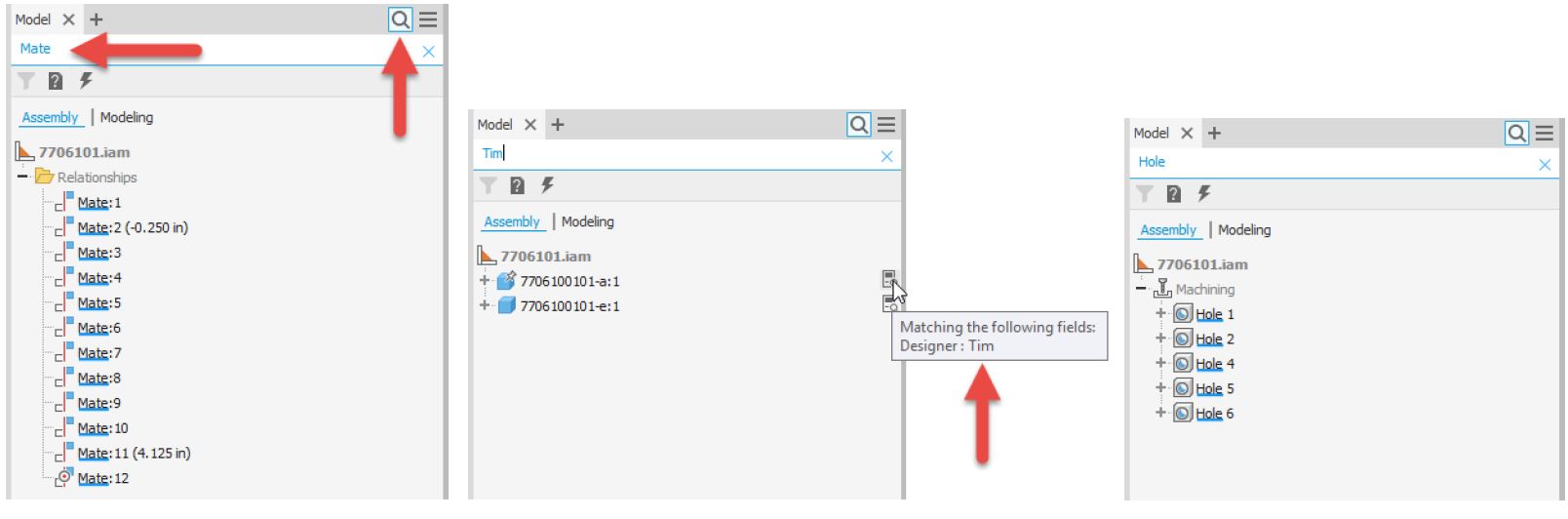

4. Search Browser (2018)

Klik på søgeikonet i browseren
Indtast hvad du ønsker at søge på i søgefeltet: F.eks. navn eller ”iProperties”

Klik for større billede.

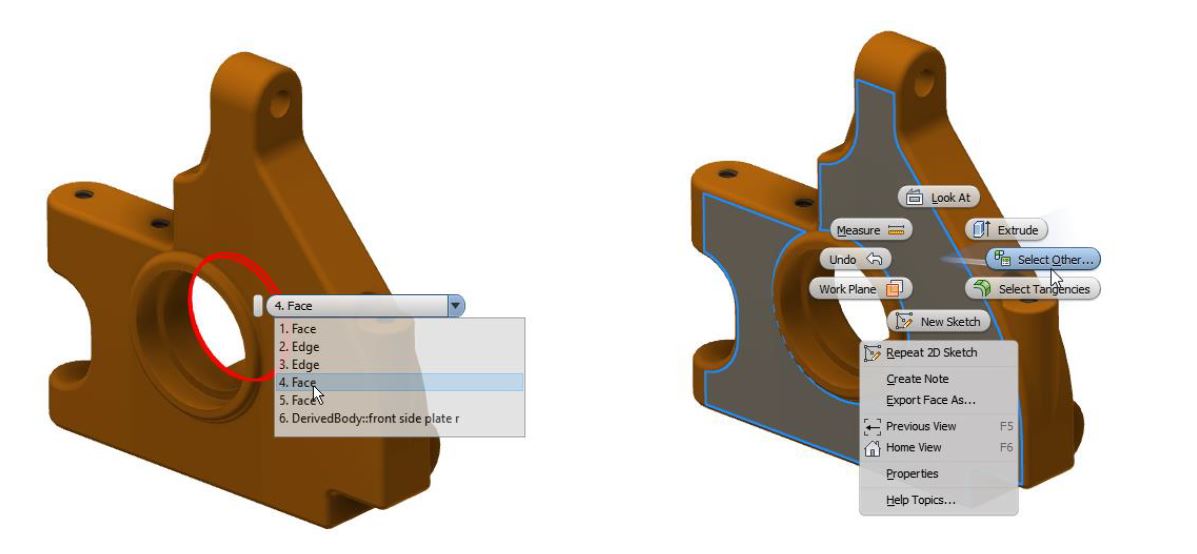

5. Select Other

Hold musen hen over “Part” eller “Assembly”
Vælg “Item” fra dropdown-listen

eller

Højreklik på ”Part” eller ”Assembly”
Vælg ”Select Other” fra menuen

Klik for større billede.

Viewing

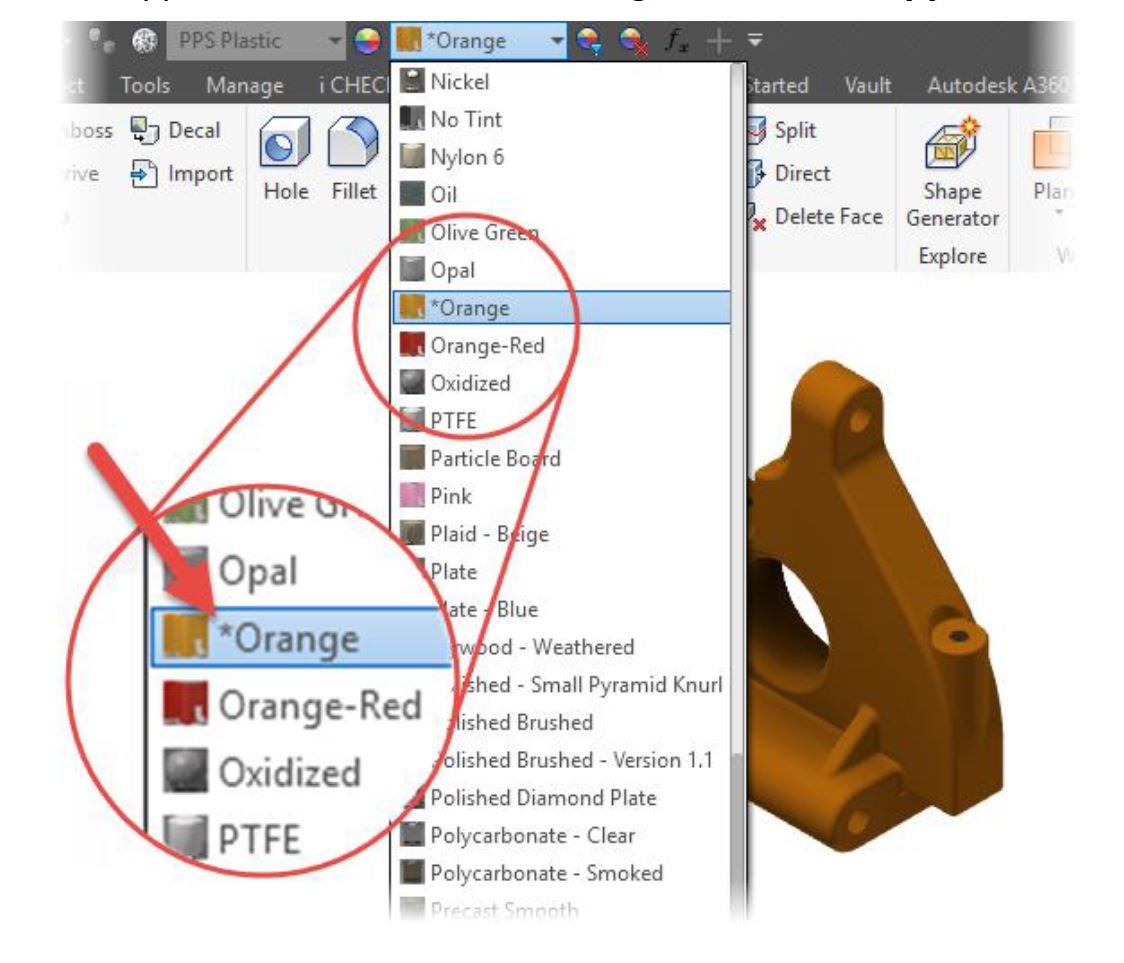

6. Appearance: Overskrivning af materialefarve

Stjernen, som du kan se i dropdownlisten i funktionen ”Appearance” indikerer, at modelfarven overskriver materialefarven

Klik for større billede.

Modeling

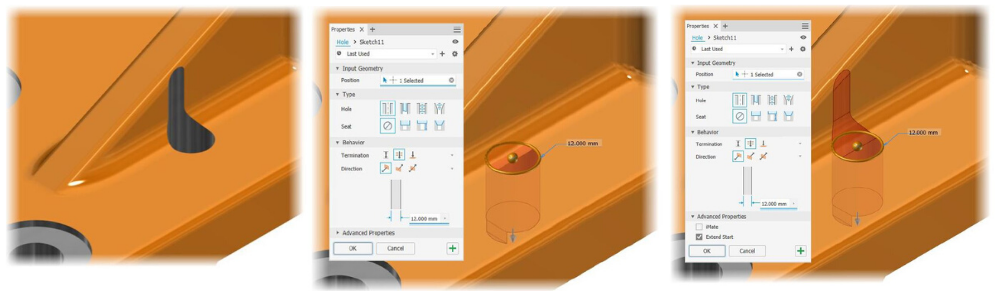

7. Extended start: Forskyd startpunktet

Udgangspunkt: Materiale fra “Hole”-startpunktet og op efter
Klik af i “Extend Start” i “Hole”-funtionen og tryk herefter ”OK”
Herefter har du fjernet materialet fra startpunktet og op efter

Klik for større billede.

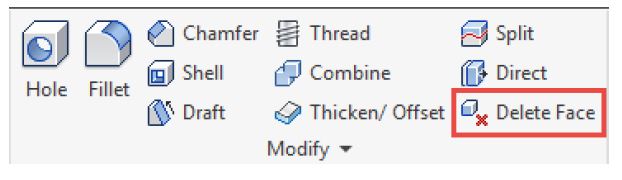

8. Fjern Faces/flade

Benyt stien: 3D Model tab > Create panel > Delete Face
Vælg den ønskede ”Face”/flade, du ønsker at slette og klik af i ”Heal”
Vi anbefaler dig at bruge funktionen i forbindelse med importerede komponenter, da disse ikke kan editeres

delete face 1.JPG

Klik for større billede.

9. Direct Edit

Benyt stien: 3D Model tab > Create panel > Direct Edit
Vælg de ”Faces”/flader eller solider, som du ønsker at editerer
Flyt, skalér, roter, ændr størrelsen eller slet
Direct Edit er som en feature i browsertræet

Klik for større billede.

Assembly

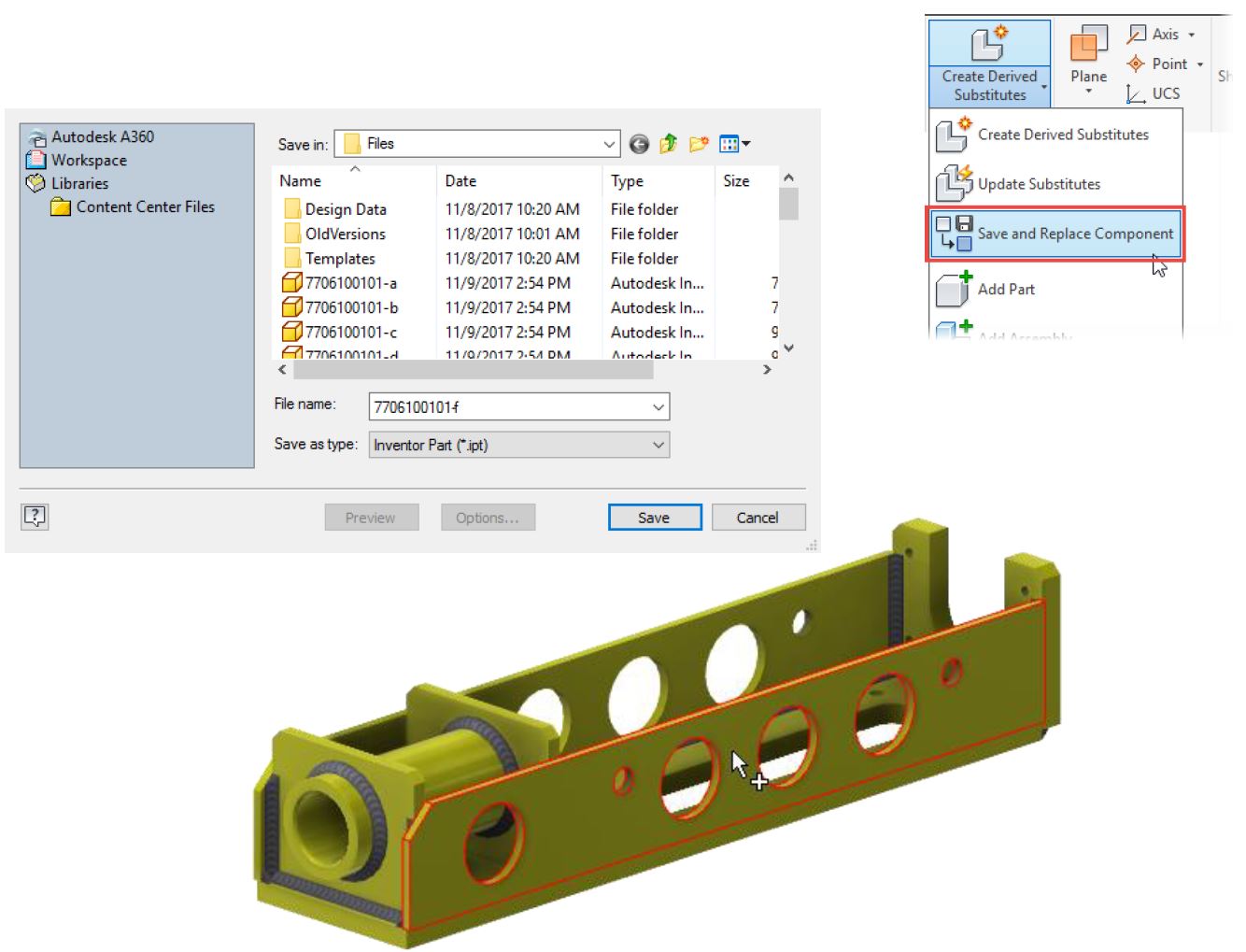

10. Gem og erstat komponenter

Benyt stien: Assemble tab > Productivity panel > Save and replace component
Vælg den komponent, du ønsker at erstatte
Gem den nye komponent
Den nye component erstatter den eksisterende med tilhørende begrænsninger og features

Klik for større billede.

Ekstra til dig: 50 yderligere gode råd til Inventor

Vi håber, at de 10 tips og tricks ovenfor giver dig input og sparring til, hvordan du arbejder bedre i Inventor. Vil du gerne styrke din brug af Inventor yderligere?

Udover de 10 gode råd kan du finde 50 mere her – lige til at downloade, som bl.a. uddyber nogle af de mindre indlysende kommandoer og funktioner samt deres placeringer i Inventor-miljøet.
