februar 2025To nye Solibri-funktioner, der optimerer din IFC-modelkontrol

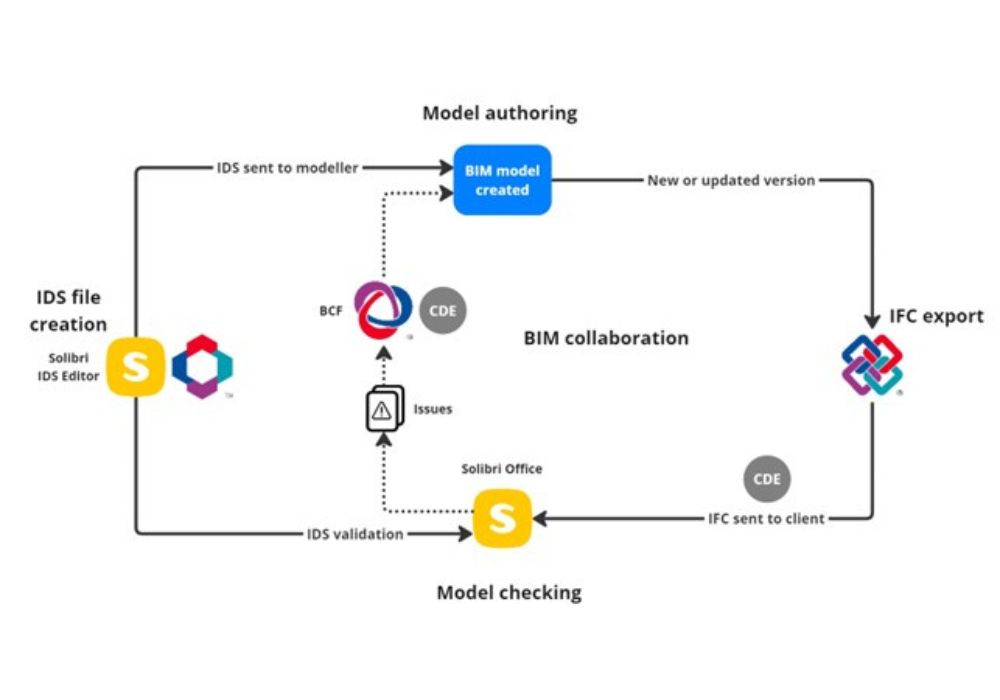

Med to nye funktioner – Solibri CheckPoint og Solibri IDS Editor – bliver det endnu lettere at sikre ensartede og fejlfrie IFC-modeller. I denne artikel dykker vi ned i, hvordan de to nye funktioner kan optimere din modelkontrol og styrke samarbejdet i dit BIM-projekt. Artiklen er bygget op omkring et workflow, hvor modeller først tjekkes online i Checkpoint, hvorefter de testes mod en række kriterier i IDS’en.
Vil du nørde med? Så læs med herunder.
Denne artikel er skrevet af vores konsulent Max Thorup Due, som er ekspert i Solibri.
Solibri CheckPoint
Solibri CheckPoint er et nyt cloud-baseret tiltag fra Solibri, der tilbyder muligheden for at foretage modelkontrol på både Revit- og IFC-modeller i samme løsning. Disse modeller kan tilknyttes automatisk fra bl.a. Autodesk Construction Cloud (ACC), BIM360 og Procore og importeres uden problemer direkte ind i Checkpoint.
|
|
Solibri CheckPoint har 5 hovedfunktioner:
Vi gennemgår punkt 1-3 i denne artikel (samt lidt ekstra nørderi). |
|
Rules
I Checkpoint er det muligt at opsætte regler (Rules) til tjek af modellerne baseret på noget af det, man også kan i Solibri Office. De tre tilgængelige måder at tjekke modeller på lige nu er ”Clash detection”, ”Property check” og ”Free space check”.
Clash detection er en hurtig måde at sammenligne modeller baseret på nogle enkle regler, som man måske allerede kender fra ACC. Disse kollisioner vil normalt betragtes som det, man kalder for ”Hard Clashes”.
Property check giver mulighed for at tjekke modellen for specifikke egenskaber for på den måde at sikre modelkonsistens.
Free space check giver mulighed for at tjekke for frirum omkring elementer i modellerne for på den måde at sikre, at den nødvendige plads er til rådighed i henhold til gældende aftaler. Disse kollisioner vil være det, man normalt kalder for ”Soft Clashes”.
Data Viewer

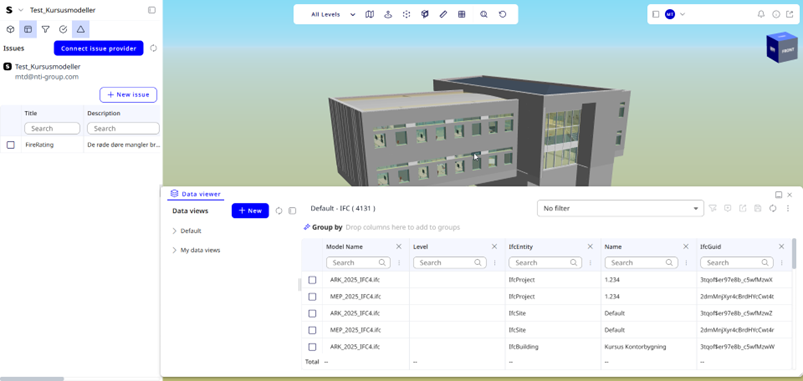

Med Data Viewer er det nemt at overskue de valgte modeller. Modeller vises i henhold til skabte ”Model Sets”, hvori det er muligt at tilknytte ønskede modeller og vælge disse visninger efter behov. På den måde er alle de ønskede modeller hele tiden ved hånden.
I Data Viewer kan modeller visualiseres og data analyseres præcis, som det ønskes, idet visningen kan tilpasses præcise ønsker og specifikationer. Det er muligt at udføre mængdeberegninger her, og der kan ligeledes skabes filtre (Filters) og grupperinger for på den måde at skabe bedre overblik.
Issues
Findes der fejl eller mangler, eller skal noget blot kommenteres, kan denne kommunikation ske igennem Issues. Dette kendes måske også fra ACC eller Solibri i forvejen. På samme måde som i både ACC og Solibri kan disse Issues automatisk gemmes direkte i ACC og på den måde indgå i det aktuelle projekt. Alternativt kan de placeres i det lokale CheckPoint-projekt, hvis man vælger at samarbejde her.
Note: Solibri CheckPoint forventes tilgængeligt i Danmark fra slut marts 2025.
Information Delivery Specification (IDS)
Hvad er IDS?
Information Delivery Specification (IDS) er en standard, der er udviklet af buildingSMART for at definere informationskrav på en måde, der let kan læses af mennesker og fortolkes af computere. IDS hjælper med at standardisere format og indhold af en udvekslet information, hvilket sikrer konsistens i kommunikationen imellem de forskellige værktøjer.
En IDS-fil er et filformat med endelsen ”.ids”, og den indeholder en liste over informationsspecifikationer.
For eksempel kan en enkelt specifikation kræve, at alle døre skal have en brandklassifikation. IDS-filen kan deles med andre interessenter i projektet (og genbruges i andre projekter efter de samme krav). De forskellige rådgivere kan bruge IDS-filen til at sikre, at alle nødvendige oplysninger angives for hver specifikation, og IDS-filen kan også bruges til at kontrollere, om IFC-modellen opfylder alle specifikationerne. Der kan ligeledes udarbejdes rapporter med en liste over resultaterne af kontrol af overholdelsen af specifikationerne.
Solibri IDS Editor
Solibri IDS Editor er et onlineværktøj, der giver brugerne mulighed for at oprette og redigere IDS’er på en enkel og brugervenlig måde. Det forenkler processen med at definere informationskravene ved at give en brugervenlig grænseflade og integrere med Solibri Office, fremfor at skulle udvikle disse i ’rå’ XML. Desuden er Editor strømlinet til skabelse af specifikationer, der læses af regelsæt 244 i Solibri.
Med Solibri IDS Editor kan der oprettes projektspecifikke ids-filer. Disse kan oprettes fra bunden i editoren, men her giver også mulighed for at redigere tidligere oprettede ids-filer, så nye specifikationer kan tilføjes og eksisterende data kan redigeres. Filerne kan efterfølgende bruges i senere faser af BIM-arbejdsgangen og i forskellige BIM-værktøjer.
Editoren giver mulighed for at indlæse en eksisterende ids-fil eller skabe en ny fra bunden. Herunder gennemgår vi selve editoren
Metadata

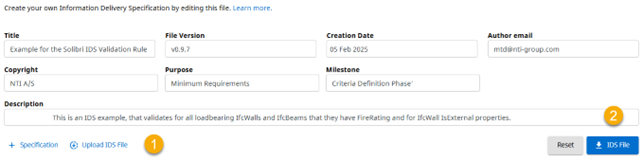

Øverst i editoren er der mulighed for at angive metadata til filen ud fra nogle foruddefinerede felter. Desuden kan en eksisterende ids-fil indlæses (1), eller den skabte ids-fil kan gemmes (2).
Specifikation
Her tildeles navn og beskrivelse til hver enkelt specifikation, samt den/de ønskede ifc-versioner. For nærværende kan vælges IFC2X3, IFC4 og IFC4.3.
Kriterier

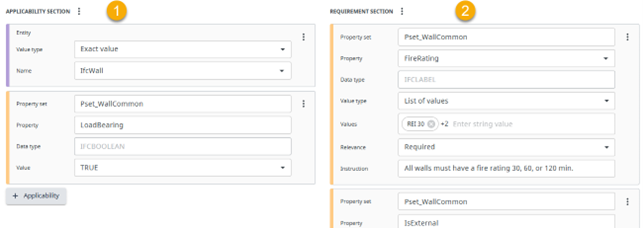

Til sidst opsættes kriterierne i ”Applicability Section” for den valgte entitet med tilhørende egenskaber - her kigges kun på bærende vægge (1), samt kriterierne for hvad disse bærende vægge skal kunne overholde (2).
Værktøjet er tilgængeligt for alle betalende Solibri Office kunder. Login sker ved brug af eksisterende brugernavn og adgangskode. Værktøjet kan findes her.
Solibri IDS, regel #244

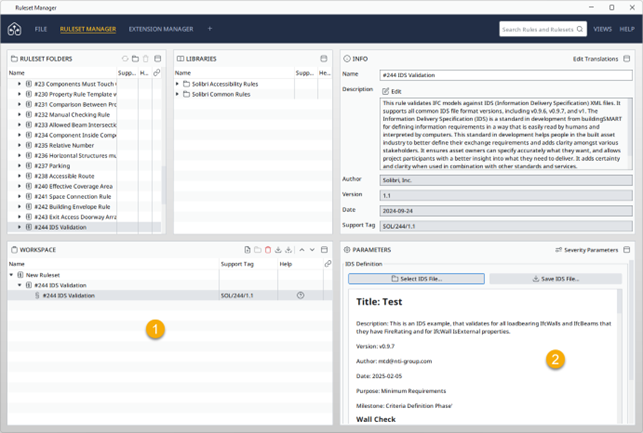

I Solibri kan filen indlæses i regel #244 IDS Validation (1), som vist herunder. Filen præsenteres i læselig form (2), men eventuelle tilpasninger skal ske i editoren. Læs mere om denne regel her.
