Bluebeam nel workflow BIM: gestione avanzata dei PDF per revisione, markup e quantity take-off
luglio 2026Scopri come Bluebeam ottimizza il workflow BIM: revisione avanzata PDF, markup collaborativi e quantity take-off precisi per progetti AEC. Guida completa all'integrazione.
Nel contesto dei processi BIM e della gestione digitale della documentazione tecnica, uno degli strumenti che sta emergendo con crescente interesse è Bluebeam, una piattaforma orientata alla gestione avanzata dei file PDF tecnici, alla revisione collaborativa e all’estrazione di informazioni direttamente dagli elaborati.
A differenza di molti strumenti utilizzati nel settore AEC, Bluebeam non nasce come piattaforma di modellazione o di gestione dati BIM, ma come ambiente di lavoro specializzato per la revisione e l’analisi della documentazione tecnica, in particolare delle tavole di progetto in formato PDF.
Un approccio diverso alla gestione della documentazione tecnica
Uno degli aspetti più interessanti di Bluebeam è che non sostituisce le piattaforme cloud BIM esistenti, come Autodesk Construction Cloud o altri ambienti CDE, ma si propone come strumento complementare.
La logica è quindi quella di integrare il flusso di revisione dei documenti all’interno del processo digitale, mantenendo le piattaforme collaborative come repository principale dei dati.
Il cuore del sistema è Bluebeam Revu, un'applicazione desktop disponibile per Windows che consente di lavorare direttamente sui PDF tecnici con strumenti avanzati di analisi, annotazione e gestione delle revisioni.
Il concetto di “AutoCAD per i PDF”

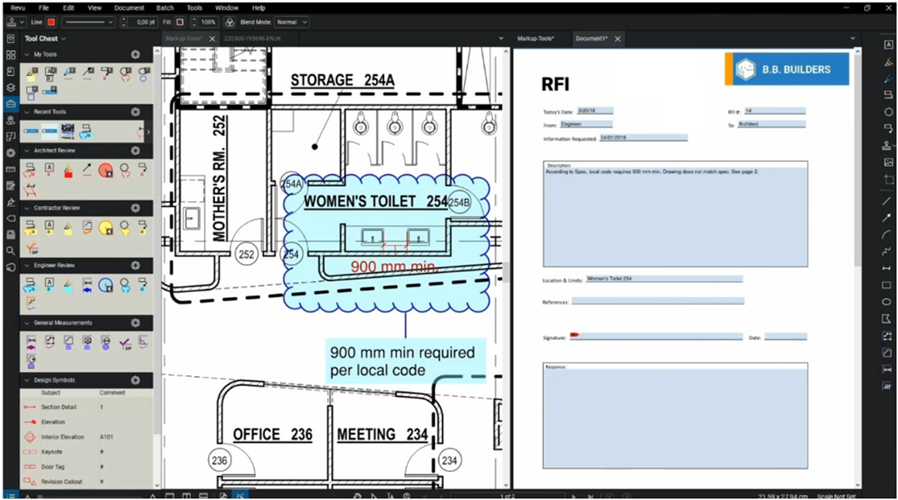

Bluebeam Revu può essere visto come una sorta di “AutoCAD LT per i PDF”, perché permette di:
- disegnare direttamente sugli elaborati
- inserire quote e annotazioni
- aggiungere nuvolette di revisione
- creare collegamenti e commenti
- organizzare elementi tramite layer
Questo rende possibile trasformare un semplice PDF in un ambiente di revisione tecnica strutturato, in cui ogni modifica viene tracciata e catalogata.
Un aspetto importante è che i markup creati restano elementi vettoriali modificabili, quindi possono essere visualizzati e modificati anche da utenti che non possiedono la licenza Bluebeam, pur mantenendo la tracciabilità delle modifiche effettuate nella piattaforma.
Gestione avanzata dei markup e delle revisioni
Uno dei punti di forza della piattaforma è il sistema di gestione dei markup.
Ogni annotazione inserita nel documento:
- viene registrata in un database interno
- può essere classificata per utente
- può essere filtrata per categoria o tipologia
- può essere estratta in tabelle di report
Questo consente di trasformare il processo di revisione in una base dati interrogabile, utile per:
- audit di progetto
- report delle revisioni
- monitoraggio delle modifiche progettuali
Inoltre, i markup possono essere organizzati in librerie personalizzate, permettendo ai team di lavoro di utilizzare standard grafici comuni.
Condivisione e collaborazione tramite Studio
Bluebeam integra anche un modulo cloud chiamato Studio, che permette di condividere documenti e cartelle con il team di progetto.
Attraverso Studio è possibile:
- lavorare in collaborazione sui documenti
- condividere revisioni in tempo reale
- gestire versioni delle tavole
- centralizzare commenti e annotazioni
Questa funzionalità consente di replicare una struttura simile a un CDE, pur mantenendo il focus sulla gestione dei documenti PDF.
Supporto ai modelli 3D
Bluebeam supporta anche PDF 3D, che possono essere generati tramite plugin disponibili per diversi software AEC.
Tra i software compatibili troviamo:
Questo consente di incorporare modelli tridimensionali all’interno dei documenti PDF e di effettuare annotazioni direttamente sugli oggetti 3D, una funzionalità che non è sempre disponibile nelle piattaforme di revisione documentale tradizionali.
Quantity Take-Off direttamente dai PDF

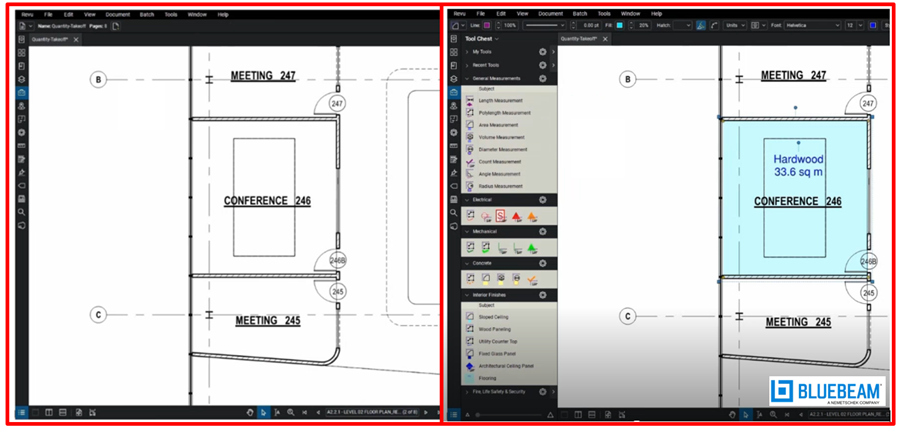

Un’altra funzionalità molto interessante riguarda il quantity take-off, ovvero la possibilità di estrarre quantità direttamente dalle tavole PDF.
Bluebeam permette infatti di:
- misurare lunghezze e superfici
- conteggiare elementi
- estrarre dati quantitativi
- esportare risultati in Excel o CSV
Grazie a strumenti di riconoscimento grafico e OCR, il software può anche identificare automaticamente oggetti presenti nella tavola, facilitando operazioni di computo preliminare.
Questa funzionalità risulta particolarmente utile nelle fasi di:
- stima preliminare
- verifica progettuale
- analisi comparativa tra versioni di progetto.
Confronto tra versioni di elaborati
Bluebeam integra inoltre strumenti per il confronto tra versioni diverse di una tavola.
Il software consente di:
- affiancare due elaborati
- sovrapporre le versioni
- evidenziare le modifiche
Le variazioni vengono evidenziate con colori differenti:
- verde → nuovi elementi
- rosso → elementi eliminati
- giallo → elementi modificati
Questo permette di individuare rapidamente le differenze tra revisioni di progetto, migliorando il controllo qualità.
Uno strumento complementare nel processo BIM
Bluebeam non si posiziona come sostituto delle piattaforme BIM o dei Common Data Environment, ma come strumento operativo di revisione tecnica che può affiancare efficacemente i flussi digitali esistenti.
In particolare, il suo utilizzo risulta molto utile per:
- revisione progettuale
- gestione delle annotazioni
- analisi delle tavole
- quantity take-off preliminare
- controllo delle revisioni
In un contesto BIM sempre più orientato alla gestione integrata dell’informazione, strumenti come Bluebeam dimostrano come anche il formato PDF possa diventare un contenitore informativo evoluto, capace di supportare processi collaborativi e decisioni tecniche.
Conclusioni
L’utilizzo di strumenti come Bluebeam rappresenta un’interessante opportunità per migliorare i processi di revisione tecnica, gestione delle annotazioni e analisi degli elaborati progettuali, integrandosi in modo efficace con le piattaforme BIM e con i Common Data Environment già presenti nelle organizzazioni.
Grazie alle sue funzionalità di markup avanzato, comparazione tra versioni, estrazione di quantità e collaborazione sui documenti, Bluebeam può diventare un supporto concreto nelle attività quotidiane di progettisti, coordinatori BIM e team di costruzione.
NTI Italy è disponibile a supportare aziende e professionisti nell’analisi delle possibili applicazioni di Bluebeam nei propri workflow digitali, offrendo attività di presentazione, formazione e affiancamento operativo, con l’obiettivo di integrare lo strumento all’interno dei processi BIM e dei flussi di gestione informativa già adottati.
Marco Esposito
AEC Technical Manager @ NTI Italy
Specializzato nella consulenza e formazione BIM per le Infrastrutture da oltre 5 anni. Ha lavorato su importanti progetti stradali, ferroviari e sottoservizi a livello nazionale. Affianca grandi aziende e piccole realtà di Ingegneria nell’implementazione del BIM attraverso attività studiate per/con il cliente. Osserva, pensa e studia continuamente cercando sempre più di sviluppare un pensiero laterale alla risoluzione di problemi di diversa natura.
