Softwarerelease GWW-CAD 3.1
augustus 2024John de Leeuw
De nieuwe GWW-CAD 3.1.0 is beschikbaar! Deze nieuwe versie van augustus 2024 heeft opnieuw een aantal nieuwe en verbeterde mogelijkheden die zorgen voor meer gebruiksgemak en NLCS-tekensnelheid.
Algemene verbeteringen
Commandline interactie
Een nieuwe toevoeging betreft de commandline interacties met GWW-CAD. Daardoor kun je deze nieuwe GWW-CAD commando's nu ook toevoegen aan de Quick Acces Toolbar.
De volgende zes GWW-CAD commando's zijn beschikbaar:
|
GWWCADPANEL |
Opent het hoofd GWW-CAD paneel |
|
GWWCADSETTINGS |
Opent het Instellingen scherm |
|
GWWCADINFO |
Opent het Meer Info scherm |
|
GWWCADFEEDBACK |
Opent een browser met het Optimaliseer GWW-CAD formulier |
|
GWWCADHELP |
Opent een browser met de GWW-CAD instructievideo's |
|
GWWCADCUI |
Deze laadt de partial GWWCAD.cuix |

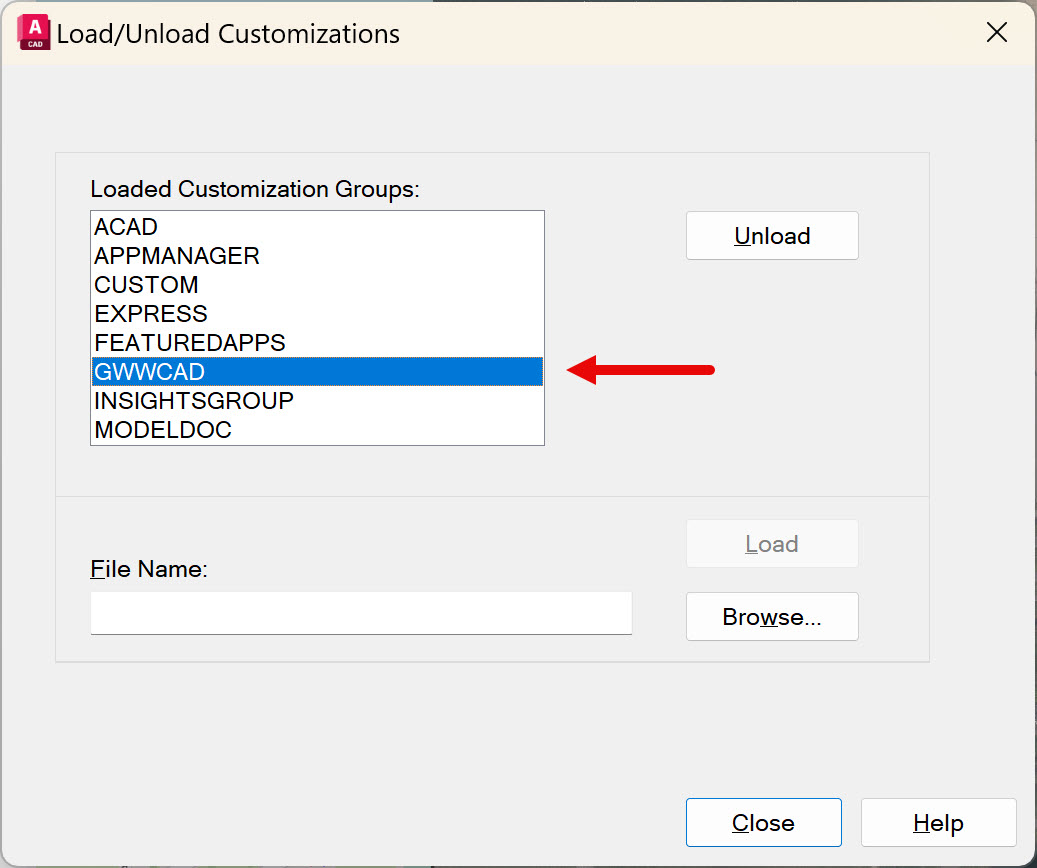

Na het uitvoeren van het GWWCADCUI commando kun je alle GWW-CAD commando's ook toevoegen aan de Ribbon, de Quick Acces Toolbar of eigen te maken custom Toolbars. Met het commando CUI of CUILOAD kun je controleren of de GWWCAD.cuix geladen en beschikbaar is.

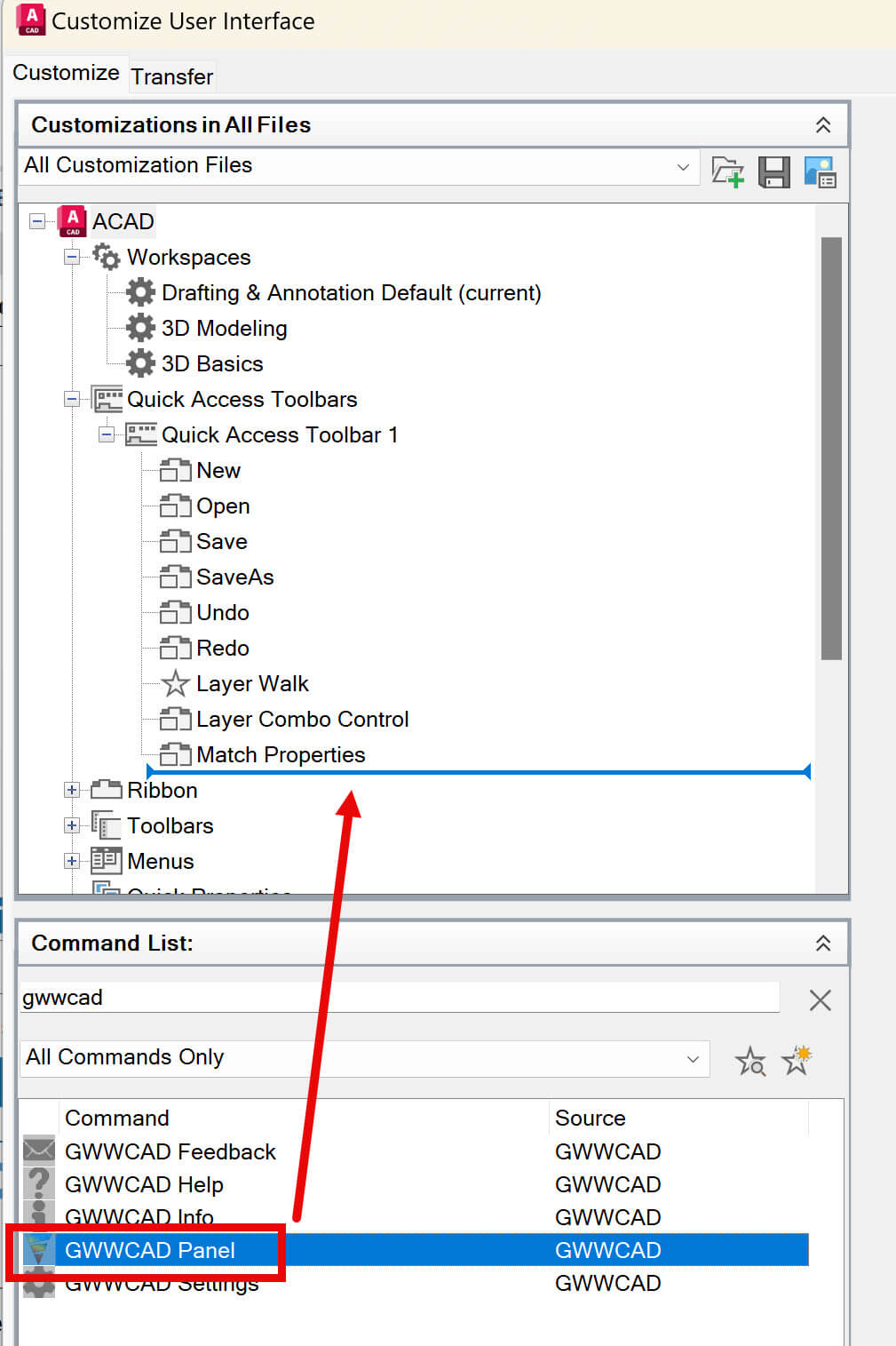

Om de GWW-CAD commando's toe te voegen aan de Quick Acces Toolbar moet je ze eerst via het CUI commando opzoeken in de Command List en daarna slepen naar je Quick Acces Toolbar:

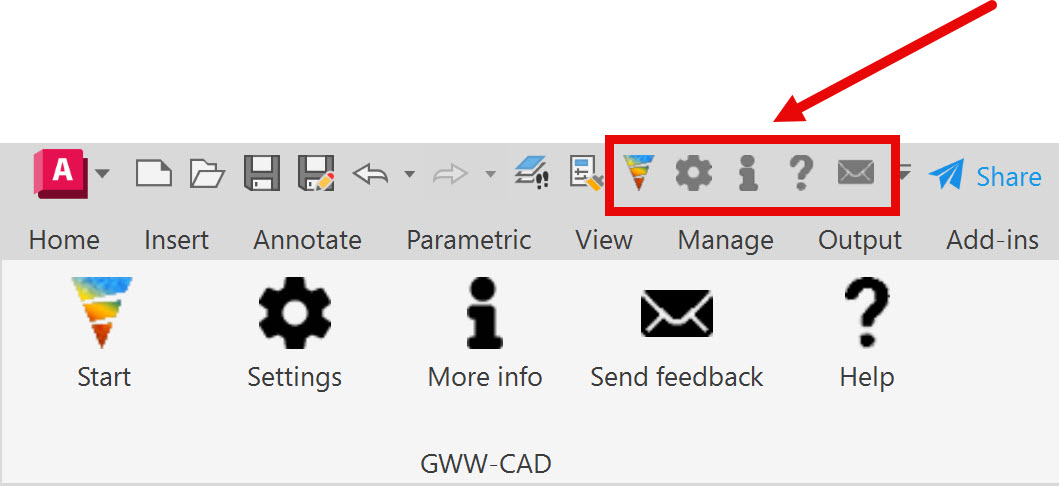

Hierna komen ze beschikbaar in de Quick Acces Toolbar:
Let op workaround: mocht je een foutmelding krijgen bij het gebruiken van het CUI commando in AutoCAD 2024 en ouder zoals deze:
Dan kun je dit simpel verhelpen door in de Instellingen de Taal van GWW-CAD op English-US te zetten i.p.v. Nederlands-NL:
De reden hiervoor is de geïnstalleerde taalversie van AutoCAD waarbij de 'English International' versie gangbaar is in Nederland. Dit is in conflict met de taalinstelling van Nederlands-NL in het CUI scherm in GWW-CAD. Vanaf AutoCAD 2025 heeft Autodesk een aanpassing gedaan waarbij dit probleem niet meer speelt.
Horizontale scrollbar

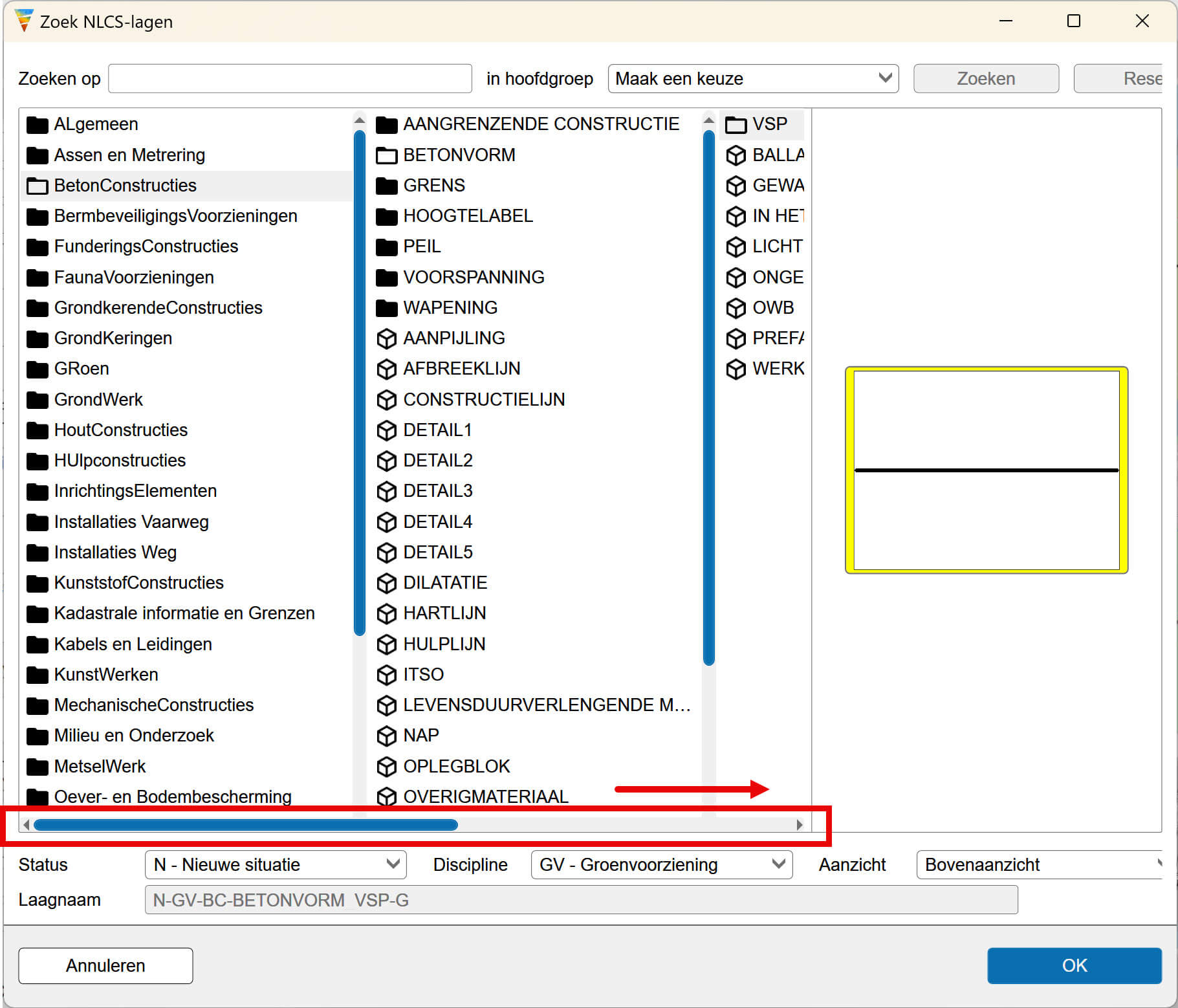

Op plaatsen waar te weinig ruimte was om alle items weer te kunnen geven, zijn in de nieuwe User Interface horizontale scrollbars toegevoegd. Zo kun je ook bij een smalle instelling van het GWW-CAD paneel, alle informatie en knoppen tonen.
Ook is het nu duidelijker in de NLCS-bibliotheken dat er meer kolommen beschikbaar zijn om door te bladeren:

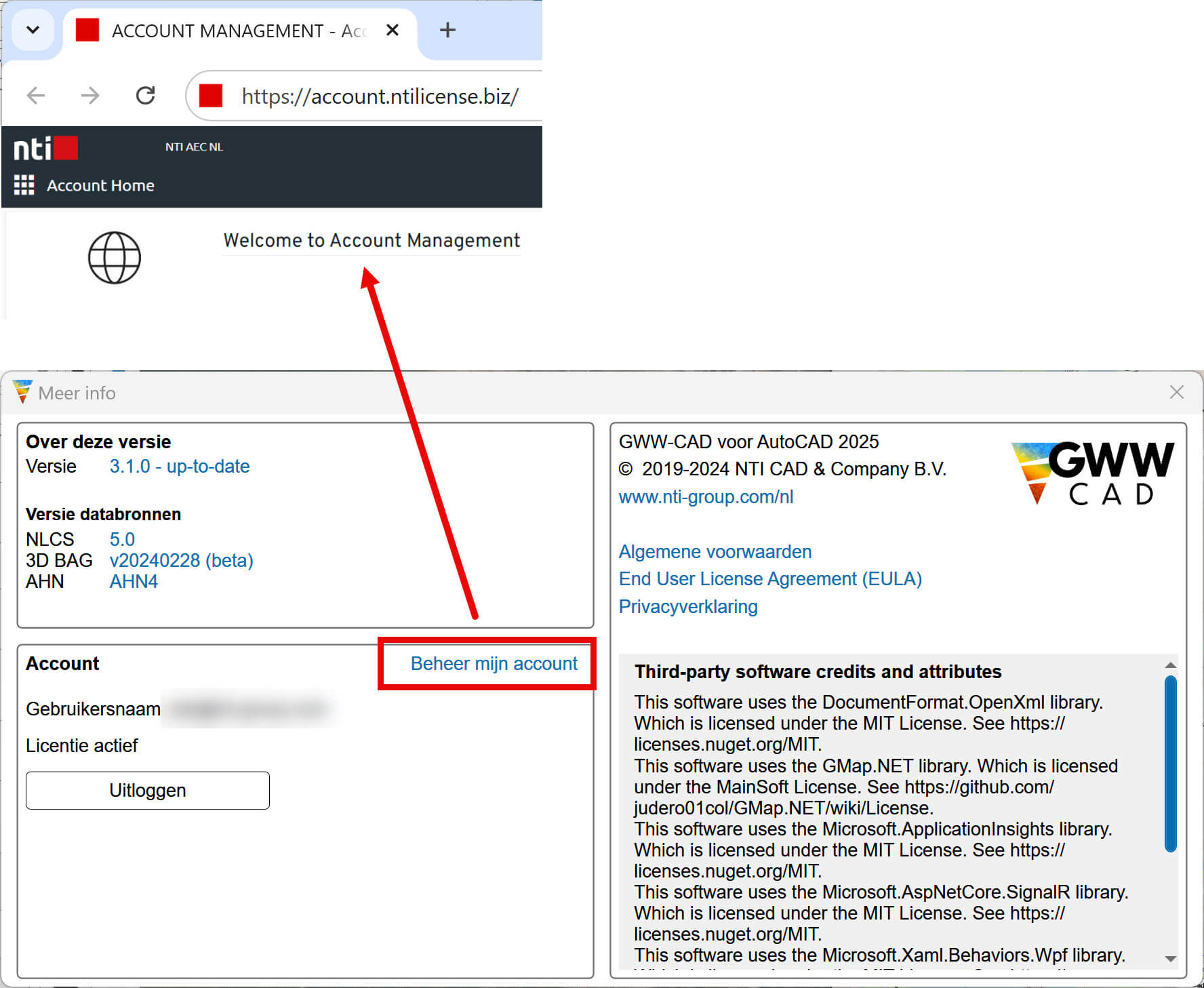

Beheer mijn account
Vanuit het 'Meer Info' venster kun je nu makkelijk naar het NTI-license portaal gaan via de hyperlink achter de tekst: Beheer mijn account.
Dit maakt het makkelijker om je NTI-profiel aan te passen met extra gegevens of de overige NTI-licenties te beheren.
Optimalisatie 'undo history'
Er zijn verbeteringen gemaakt aan een aantal acties die onnodige transacties opleverden en daarmee de undo history vervuilden. O.a. bij het invoegen van KLIC-meldingen en het invoegen van gebieden uit de kaart is dit sterk verbeterd.
GWW-CAD Template
De standaard GWW-CAD Template (GWWCAD Template.dwt) wordt nu weer gekopieerd in de AutoCAD Template folder. Het is belangrijk om met een juiste template te starten waarbij het Rijksdriehoeks Coördinatensysteem is ingesteld op Amersfoort-RDNew (GIS) en de DWGUNITS op meters staan.
NLCS
Aanpeilingen | Bijschriften

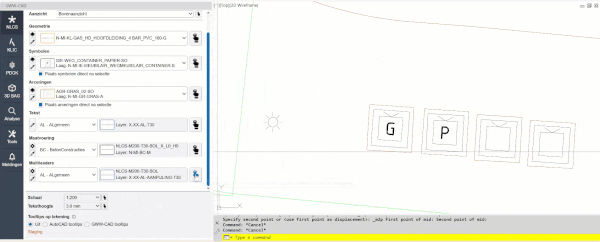

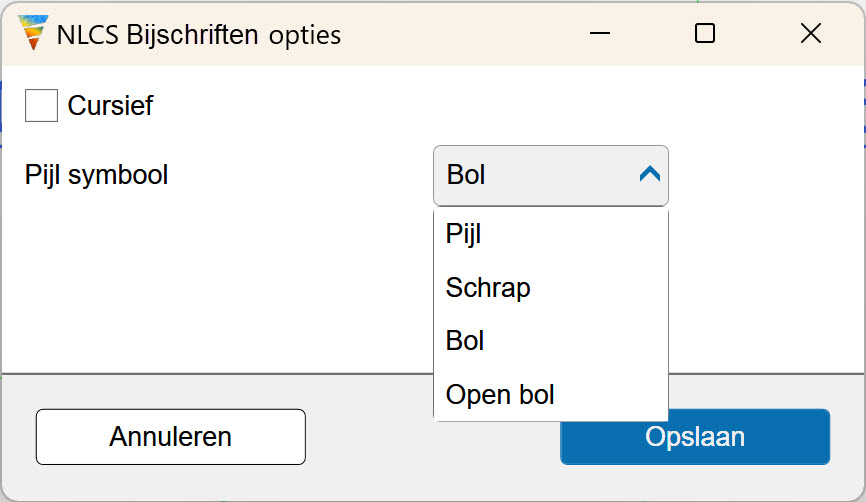

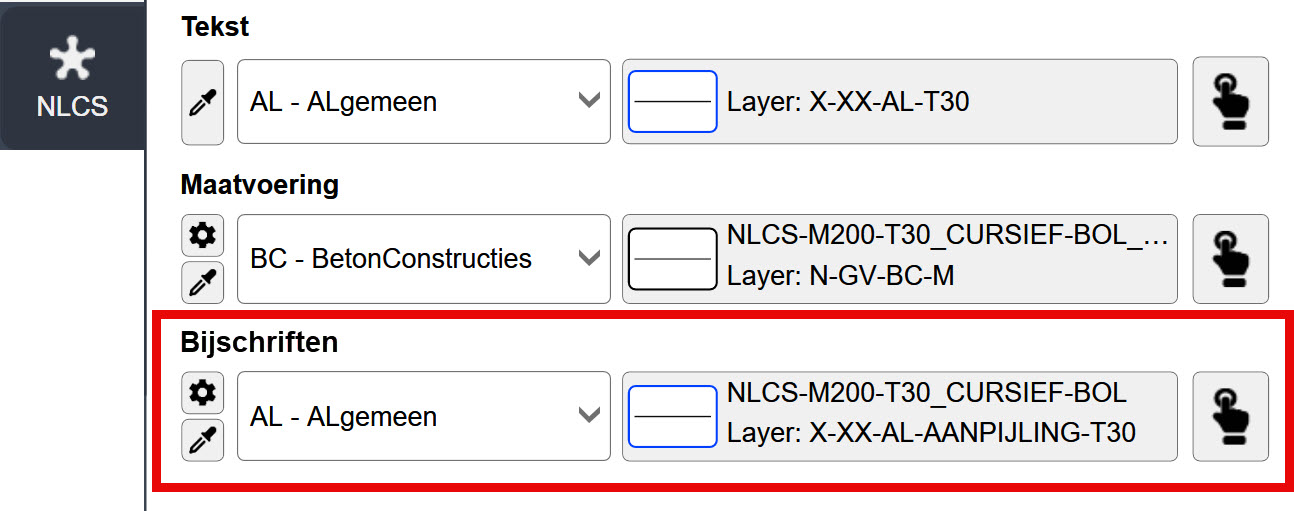

De Bijschriften hebben een aantal instel mogelijkheden. Via het tandwieltje kun je deze openen:
Hierna kun je op de vertrouwde manier een Hoofdgroep kiezen en natuurlijk ook de schaal en teksthoogte. Daarna kun je met het handje een bijschrift plaatsen. Standaard moeten de bijschriften met hoofdletters geschreven worden o.b.v. NEN-ISO 128-22:1999.

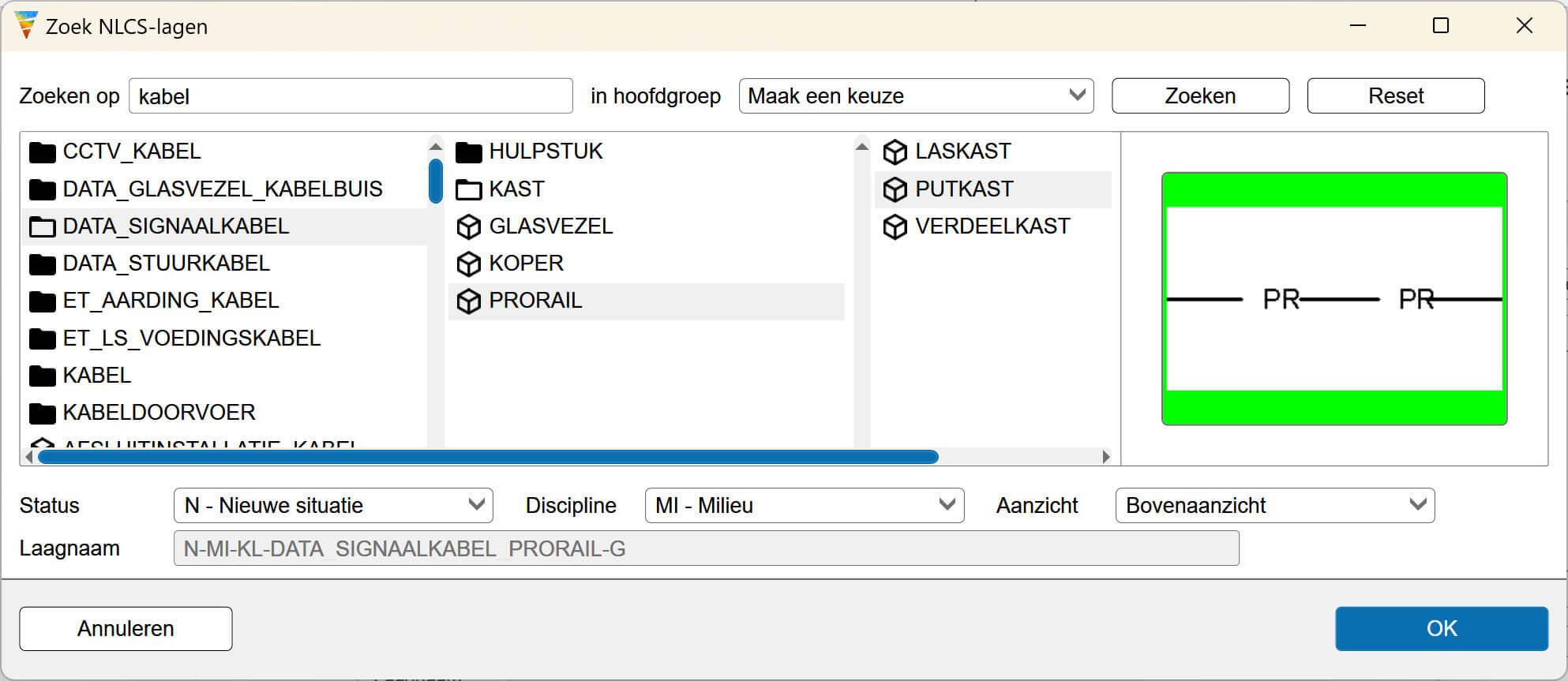

Zoekopdrachten in alle hoofdgroepen

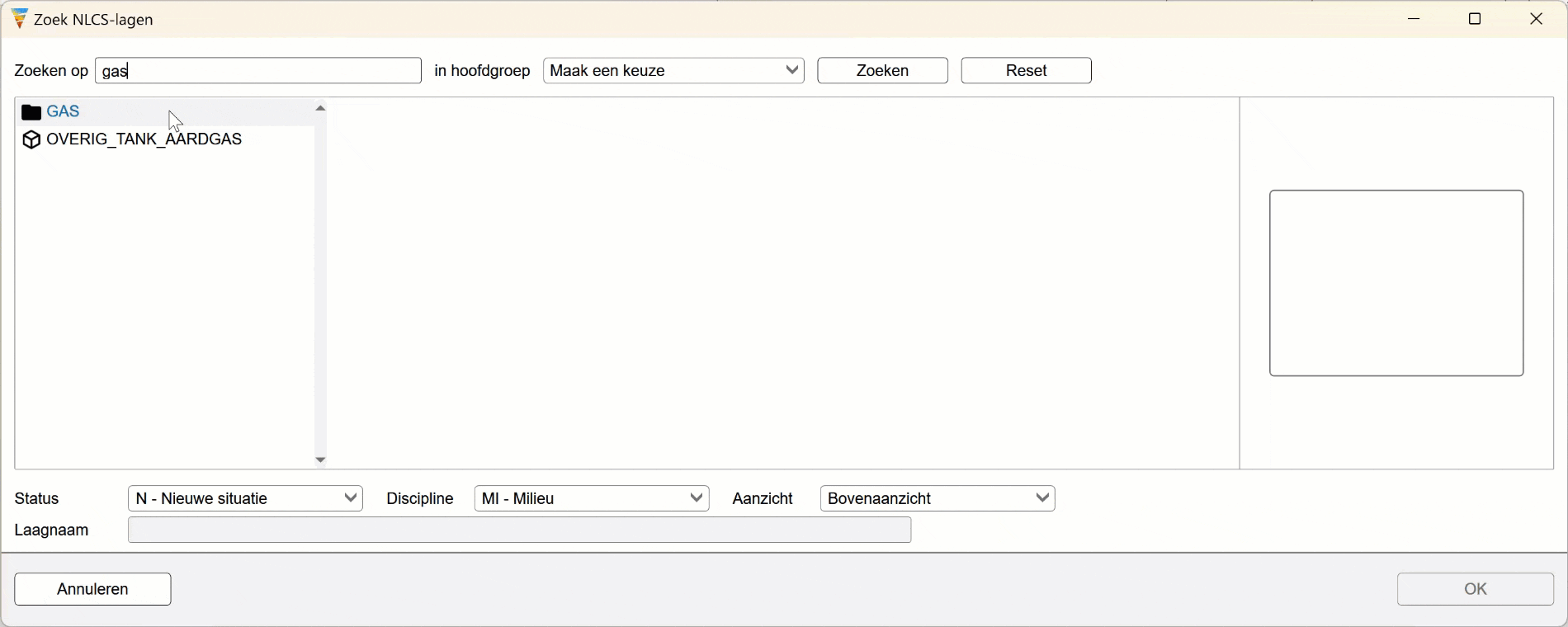

Navigeren NLCS-bibliotheek
Bij het zijwaarts navigeren door de NLCS-bibliotheek scrollen de vensters vanaf nu automatisch mee met nieuwe geopende folders.
ZZ-Groep en NLCS-controle
De NLCS controle keurde soms lagen uit de ZZ-groep (voor alle hoofdgroepen) onterecht af. Dit is vanaf deze release gecorrigeerd.
PDOK/3D BAG

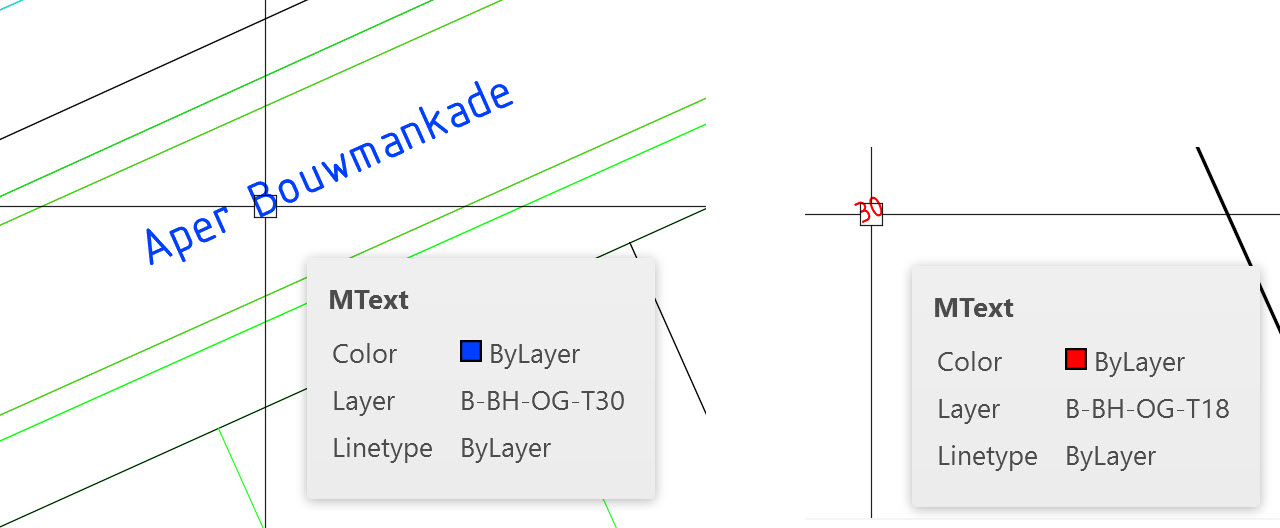

Teksthoogte PDOK labels

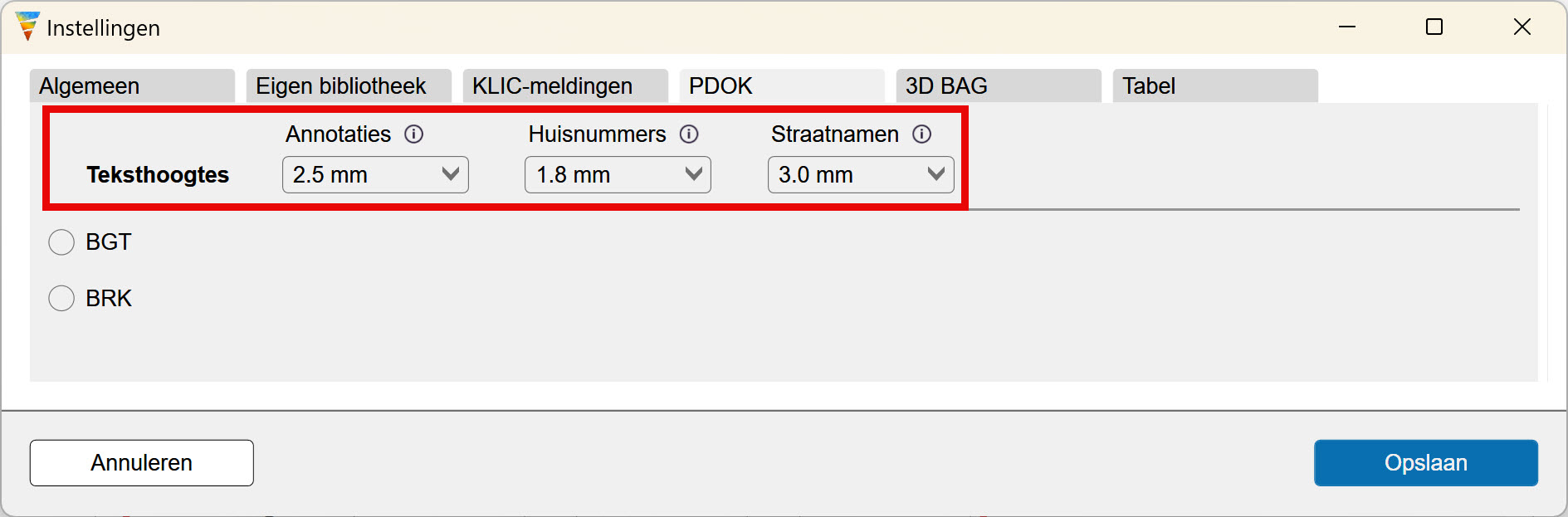

Op wens van onze gebruikers is het vanaf nu mogelijk om straatnamen, huisnummers en overige labels van PDOK een teksthoogte mee te geven. De teksthoogte duidt een laag aan. Je kunt ze zo dus op verschillende lagen plaatsen.

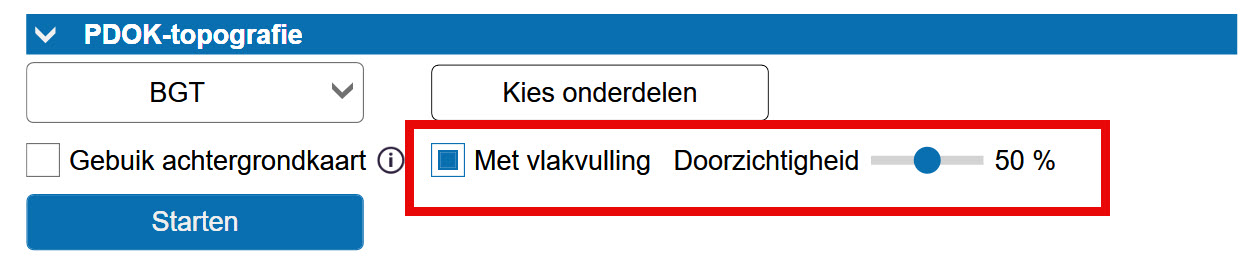

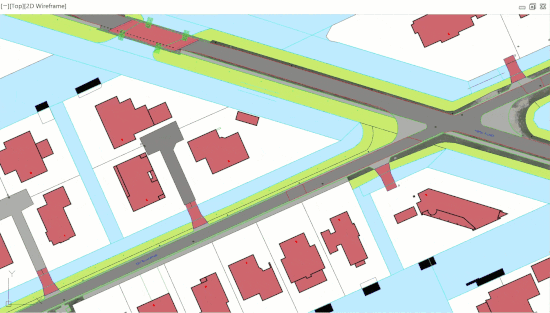

Transparantie BGT-vlakvulling
Een kleine maar krachtige nieuwe optie bij de BGT-kaarten met vlakvullingen is de doorzichtigheid optie. Hiermee creëer je in combinatie met een luchtfoto ondergrond, een heel mooie presentatie van je project.

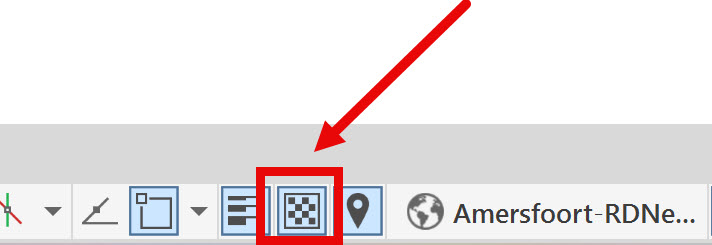

Let er wel op dat je in AutoCAD de Transparantie aan moet zetten om deze ook te kunnen zien:

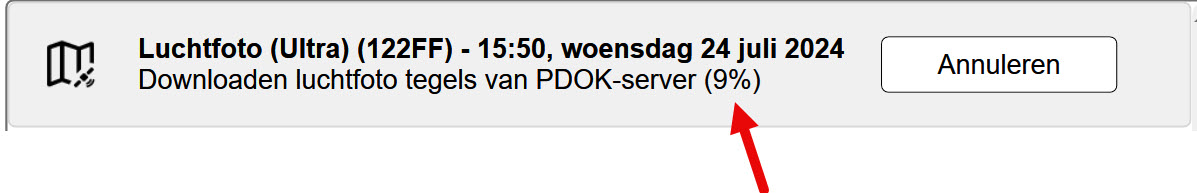

Voortgang taken server
De weergave van de voortgang van taken die door de GWW-CAD server worden uitgevoerd is verbeterd. Vanaf deze release worden alleen nog percentages getoond die d.m.v. een optimalisatie een betere indruk geven van de wachttijd. Dit gebeurt dus bijvoorbeeld bij alle open data downloads.

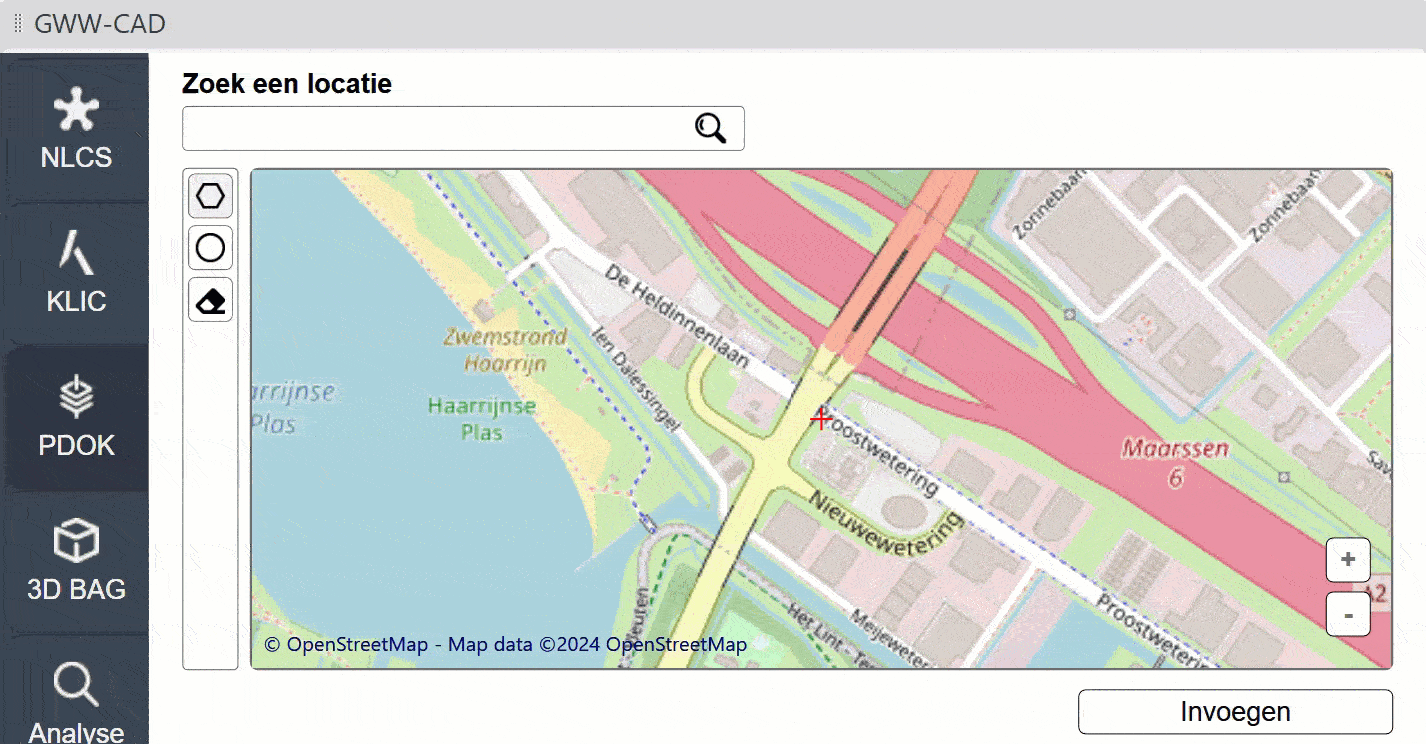

Tekenen op de kaart
Het tekenen van een projectgebied op de kaart in het GWW-CAD panel is vanaf nu verbeterd. Het eerste punt dat gekozen wordt, wordt correct getekend, ook bij de cirkelvorm.

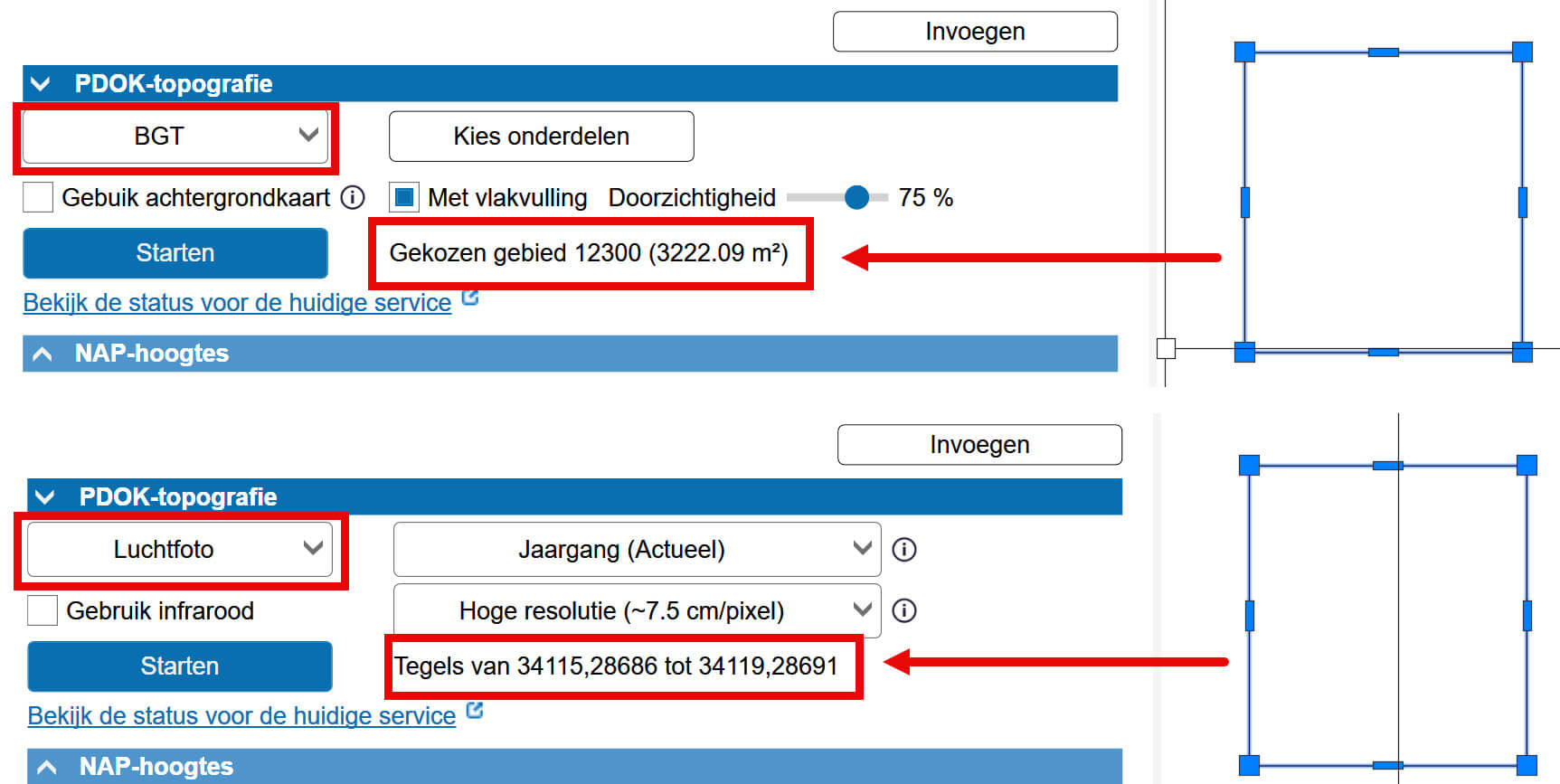

Notificatie van selectie projectgebied
Tijdens het selecteren van een grensgebied voor PDOK en 3D BAG is een melding te zien in het panel. Dit maakt het interactiever en biedt meer duidelijkheid aan de gebruiker bij het download proces.
Vlakvulling boven polylijnen BGT
In situaties waarbij vlakvullingen gekozen werden kwam het voor dat deze boven op de eerder getekende polylijnen werd getekend. Dit is nu verholpen.
PDOK service status pagina's (en overige URL's)
De URL's voor de status pagina's van PDOK-services wordt soms gewijzigd, waardoor deze geen informatie meer gaven (404 error). Vanaf nu is dit server side gemaakt waardoor deze zonder aanpassingen van de GWW-CAD client gepusht kunnen worden. Dit geldt eveneens voor alle URL's die in GWW-CAD gebruikt worden, dus ook voor de download API URL's.
KLIC-leveringen

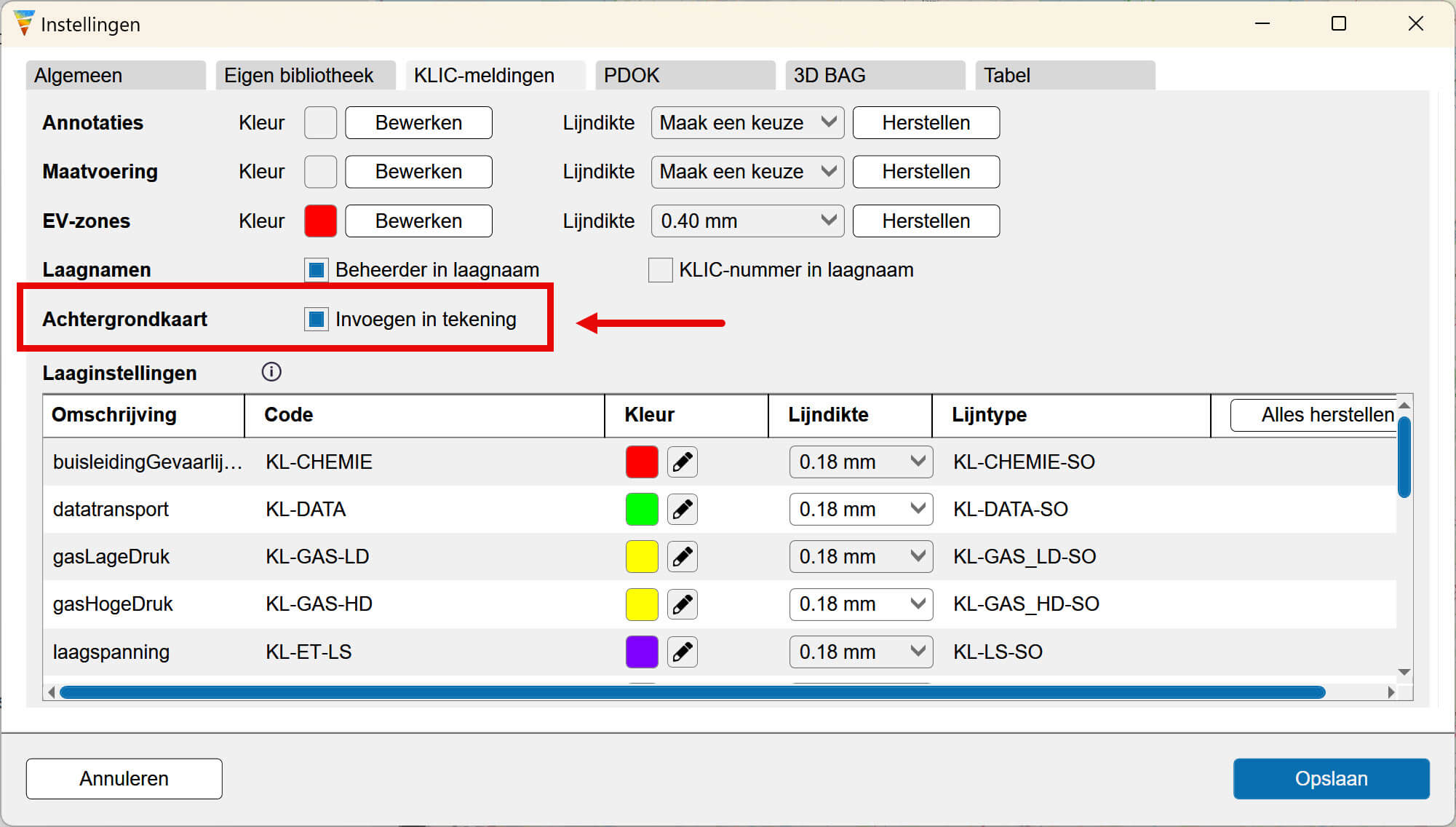

Achtergronden KLIC-leveringen
Bij KLIC-leveringen wordt altijd een PNG-achtergrond meegeleverd. Vanaf nu heb je de mogelijkheid om deze pastel-achtergrond meteen op RD-coördinaten in te voegen in je tekening!

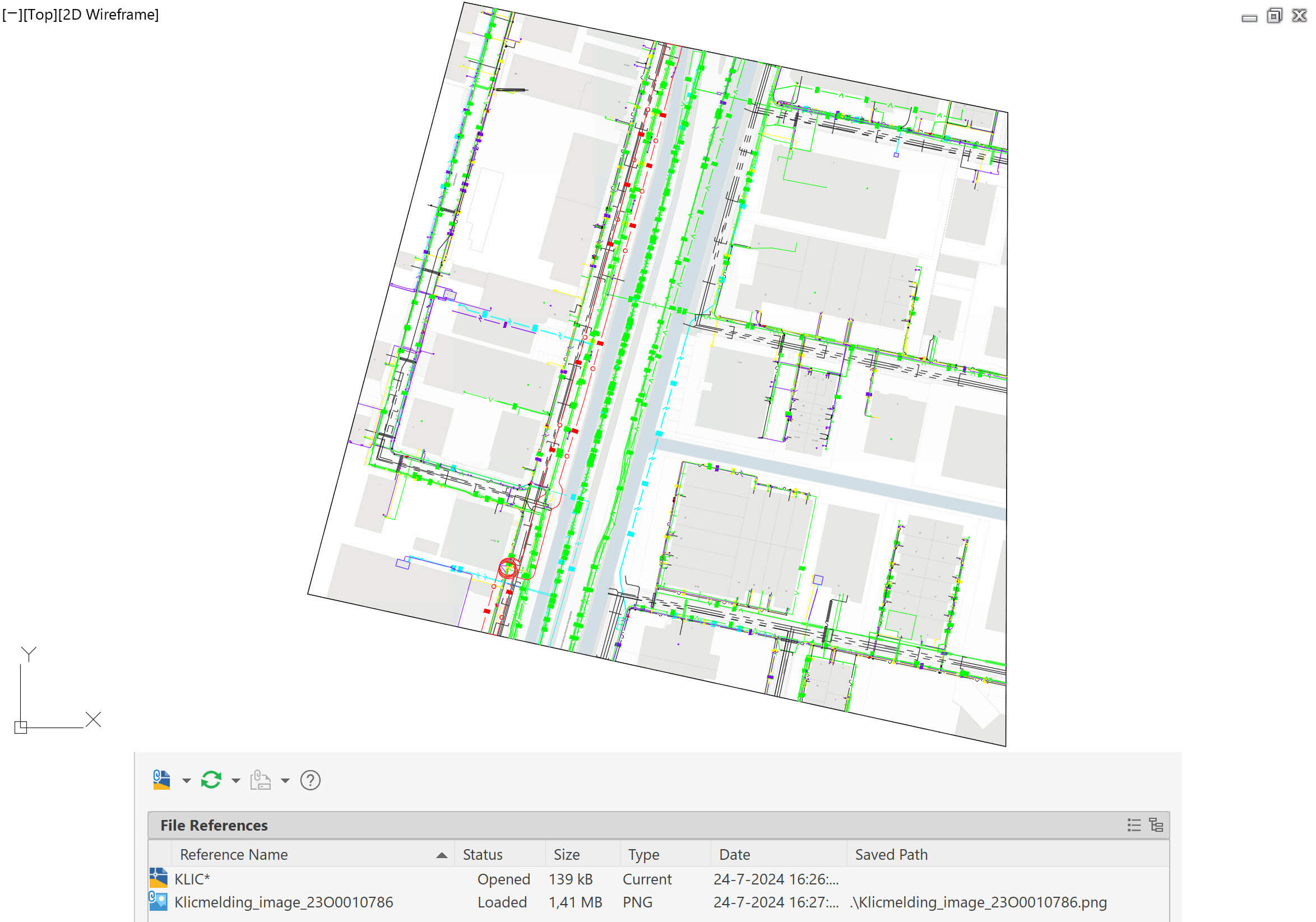

Na het invoegen van de KLIC-levering zie je meteen het PNG-plaatje als XREF image:
Conclusie
