Softwarerelease GWW-CAD 3.2

Algemeen

UCS (User Coordinate System) invoegen

Vanaf nu is het mogelijk om NAP hoogtematen en tabellen in te voegen volgens een eigen UCS. Hiermee kun je dus op tekeningen, waarbij het Noordpijl gedraaid is, nu ook de GWW-CAD gegevens mee laten draaien.

In de instellingen vindt je de nieuwe setting die default AAN staat:

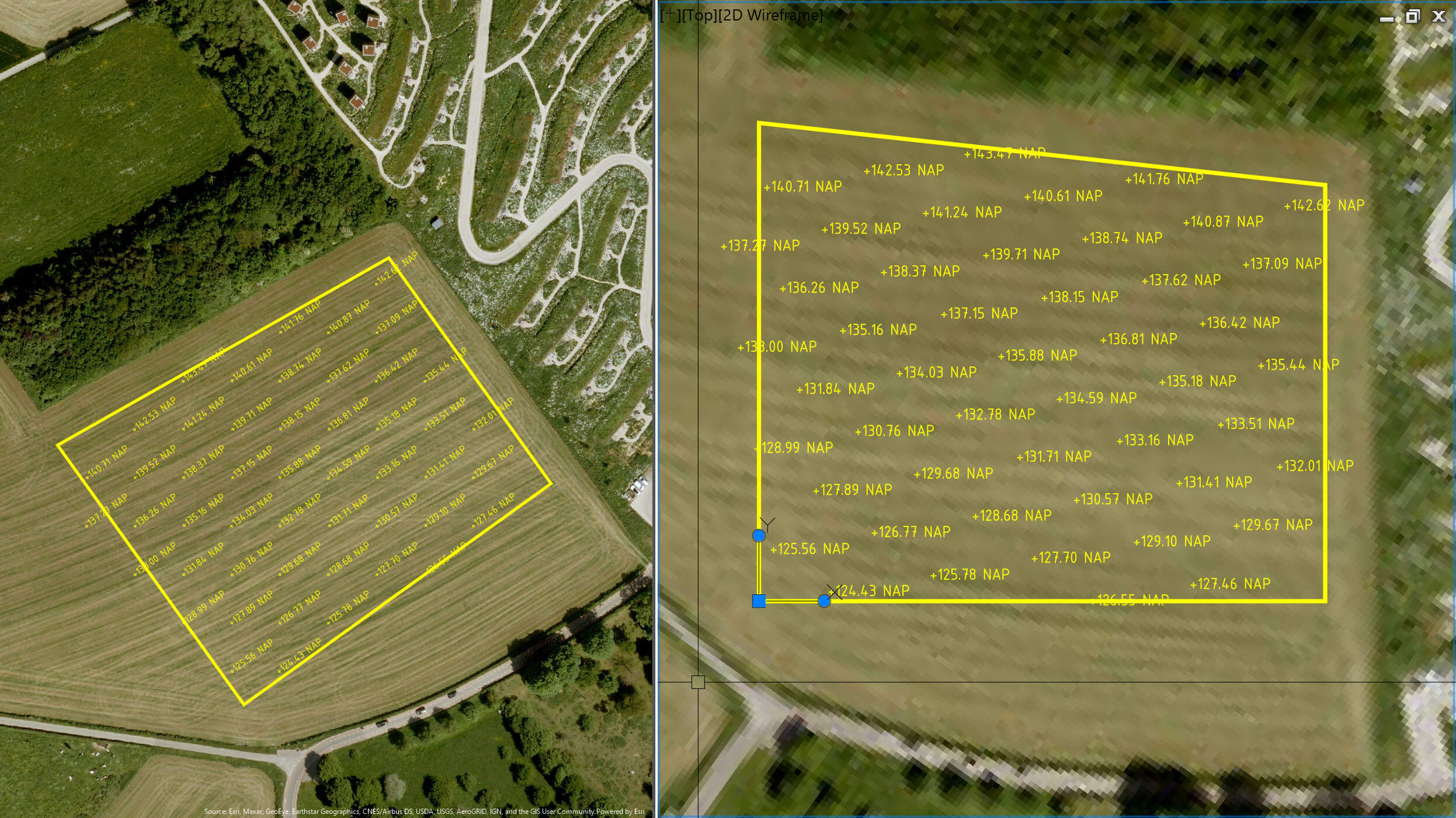

Hierna kun je een UCS aanmaken en NAP-hoogtematen genereren conform het actieve UCS. Hieronder een voorbeeld met links het Noordpijl standaard naar boven en rechts een verdraaid UCS:

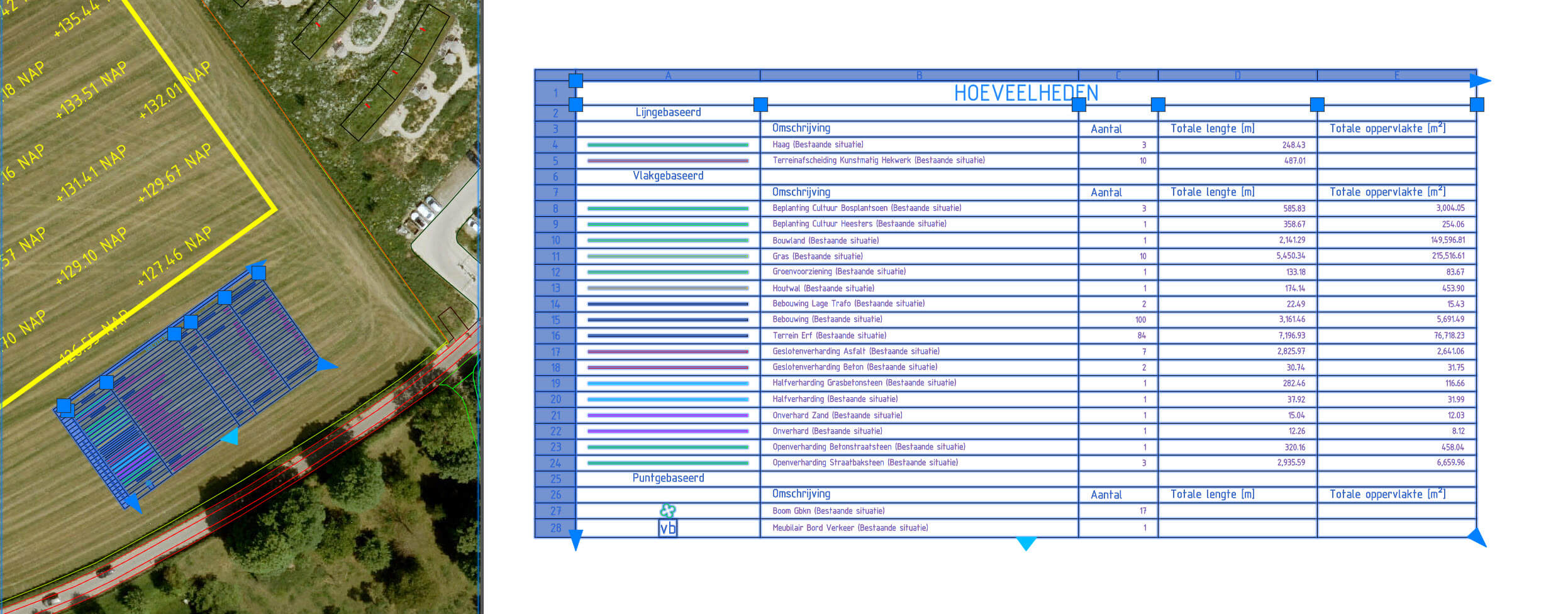

Het UCS invoegen werkt nu ook met een hoeveelheden tabel:

NLCS

Uitbreiding Tekst Stylen

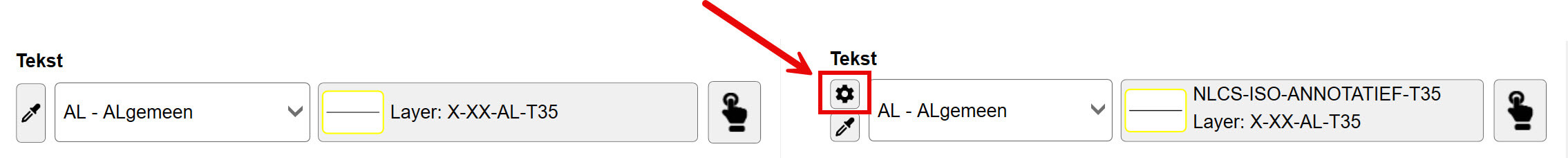

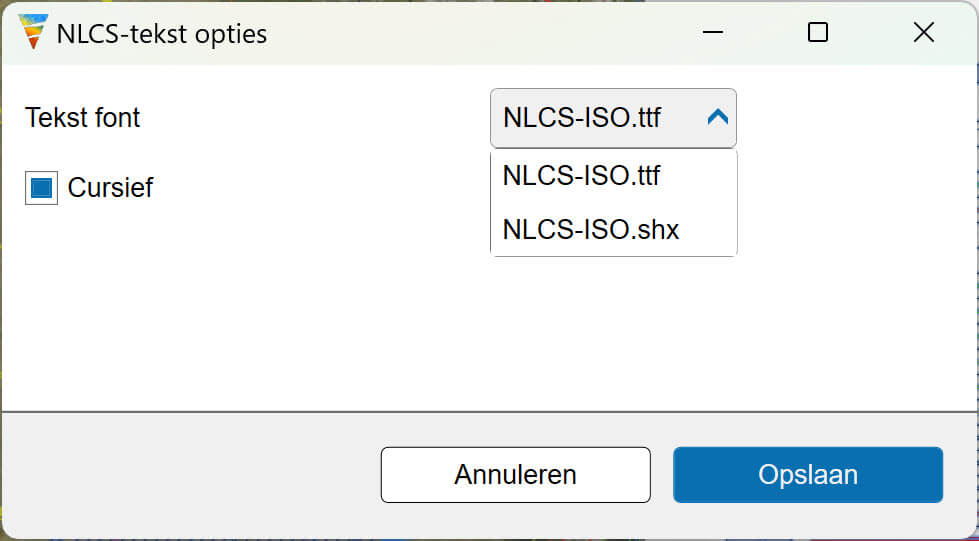

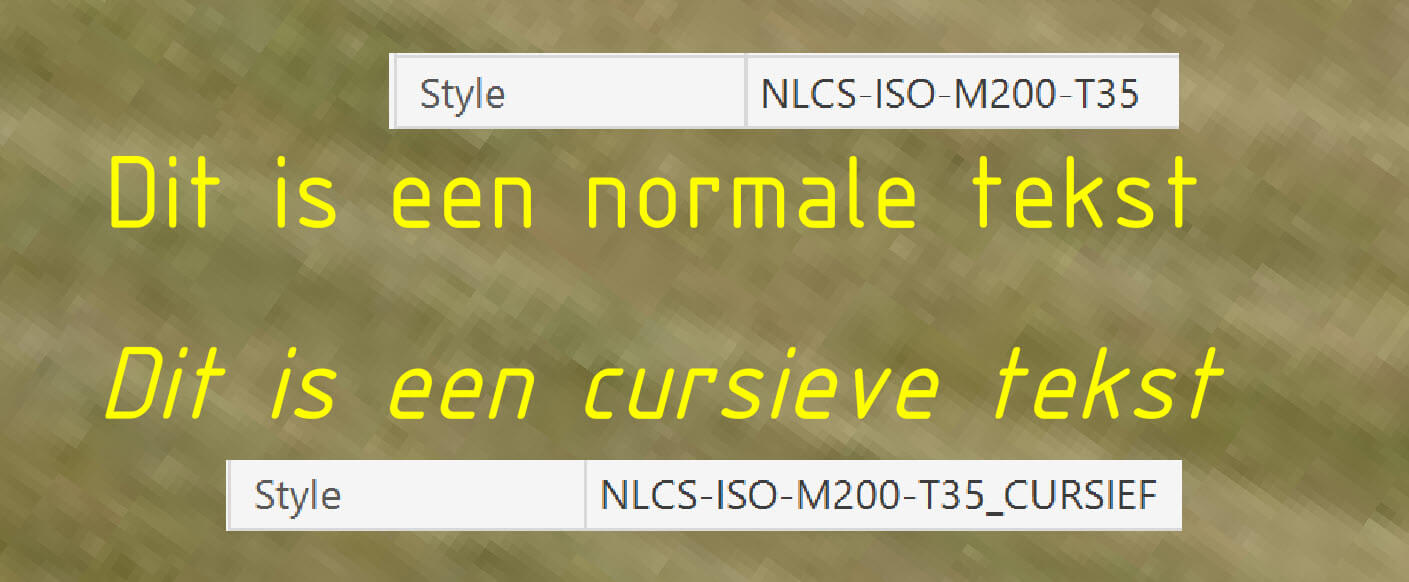

Tekststijlen kunnen vanaf deze release in meer detail geconfigureerd worden, vergelijkbaar met maatvoeringen & bijschriften. Zo is er een extra optie om te kiezen voor Cursieve tekst en kan er gewisseld worden tussen bepaalde Fonts.

Annotatieve verschalingen/objecten

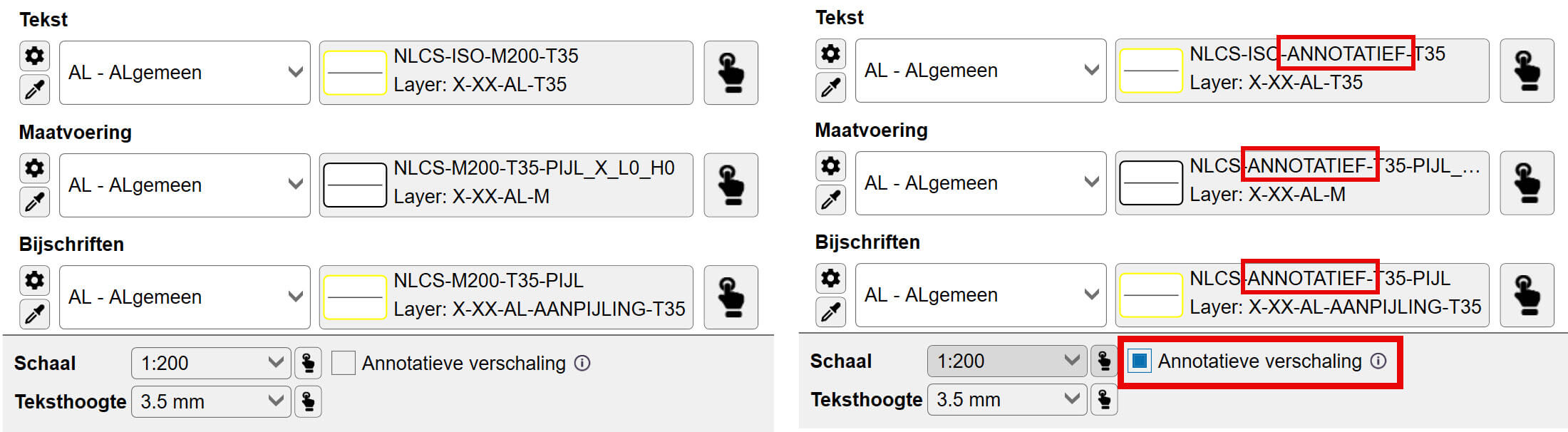

Een nieuwe setting in het hoofdpaneel van de NLCS zorgt ervoor dat Teksten, Maatvoeringen en Bijschriften volgens de AutoCAD Annotatieve verschaling geplaatst kunnen worden. Het grote voordeel van Annotatieve verschalingen is dat je zonder problemen altijd de juiste tekstgrootte hebt in PaperSpace mits je de juiste Annotatieve verschaling toevoegt aan de objecten waar je dit nodig hebt.

De NLCS voorziet in Annotatieve objecten door een toevoeging van ANNOTATIEF in de Style Naam.

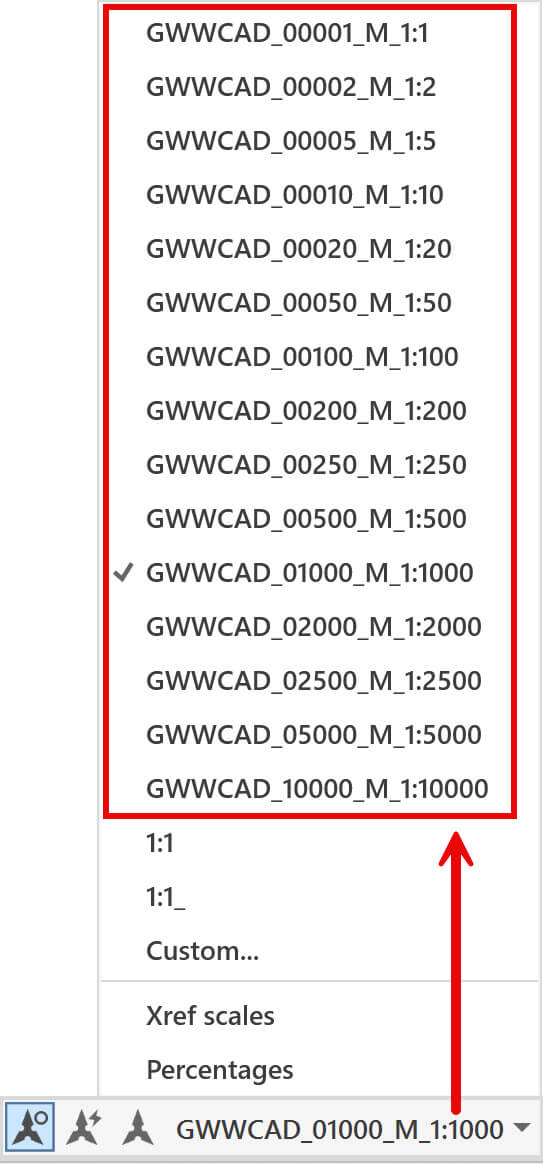

Zodra je nu Annotatieve objecten gaat plaatsen wordt de grootte van de tekst in ModelSpace bepaald aan de hand van de gekozen Tekst grootte in GWW-CAD (1.8 t/m 7.0 mm) en de Annotatieve AutoCAD Schaal.

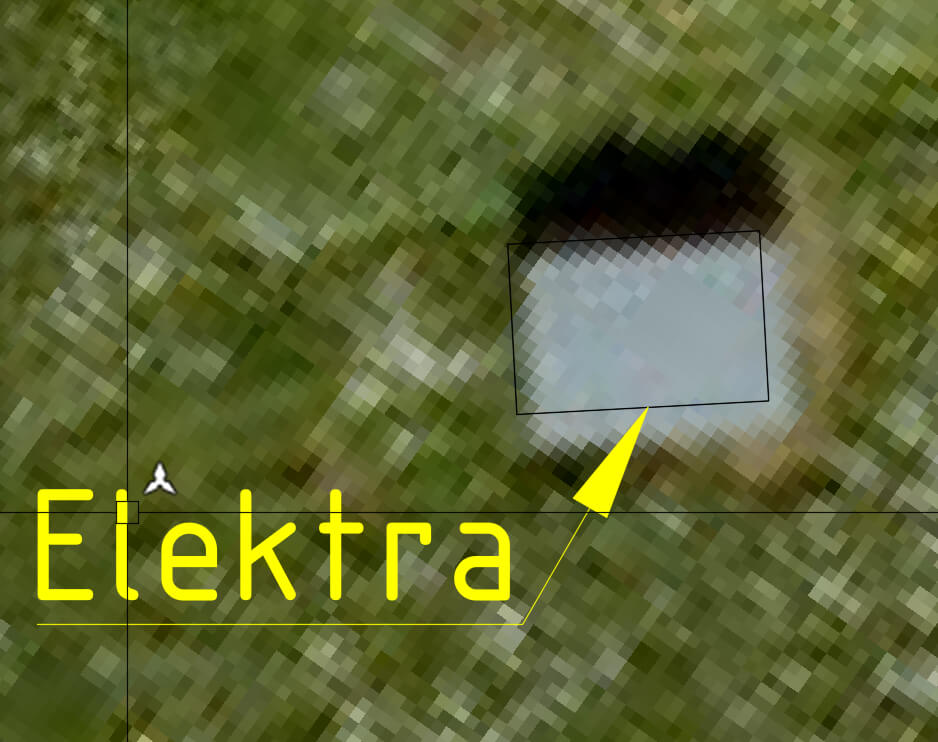

Je kunt de Annotatieve (NLCS) objecten in AutoCAD herkennen aan het speciale icoon dat verschijnt bij de kruisdraden als je erover beweegt:

Nieuwe Layouts in meerdere formaten

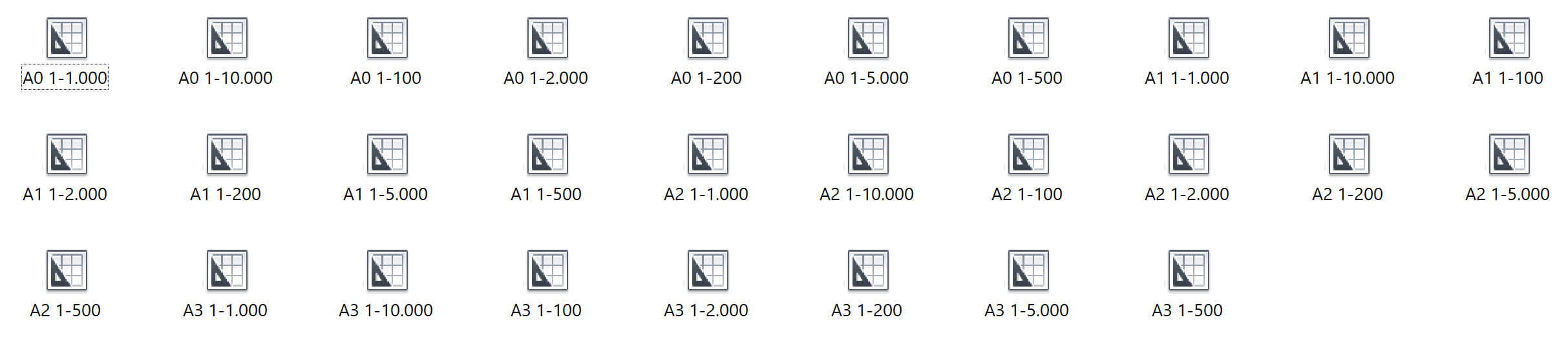

Om makkelijker en vooral sneller te kunnen werken met de nieuwe Annotatieve verschalingen is de GWW-CAD Template uitgebreid met de meest gangbare formaten. De nieuwe template bevat nu bijna 30 Layouts van A3 t/m A0 formaat, met Viewports en voorbereide schaalinstellingen:

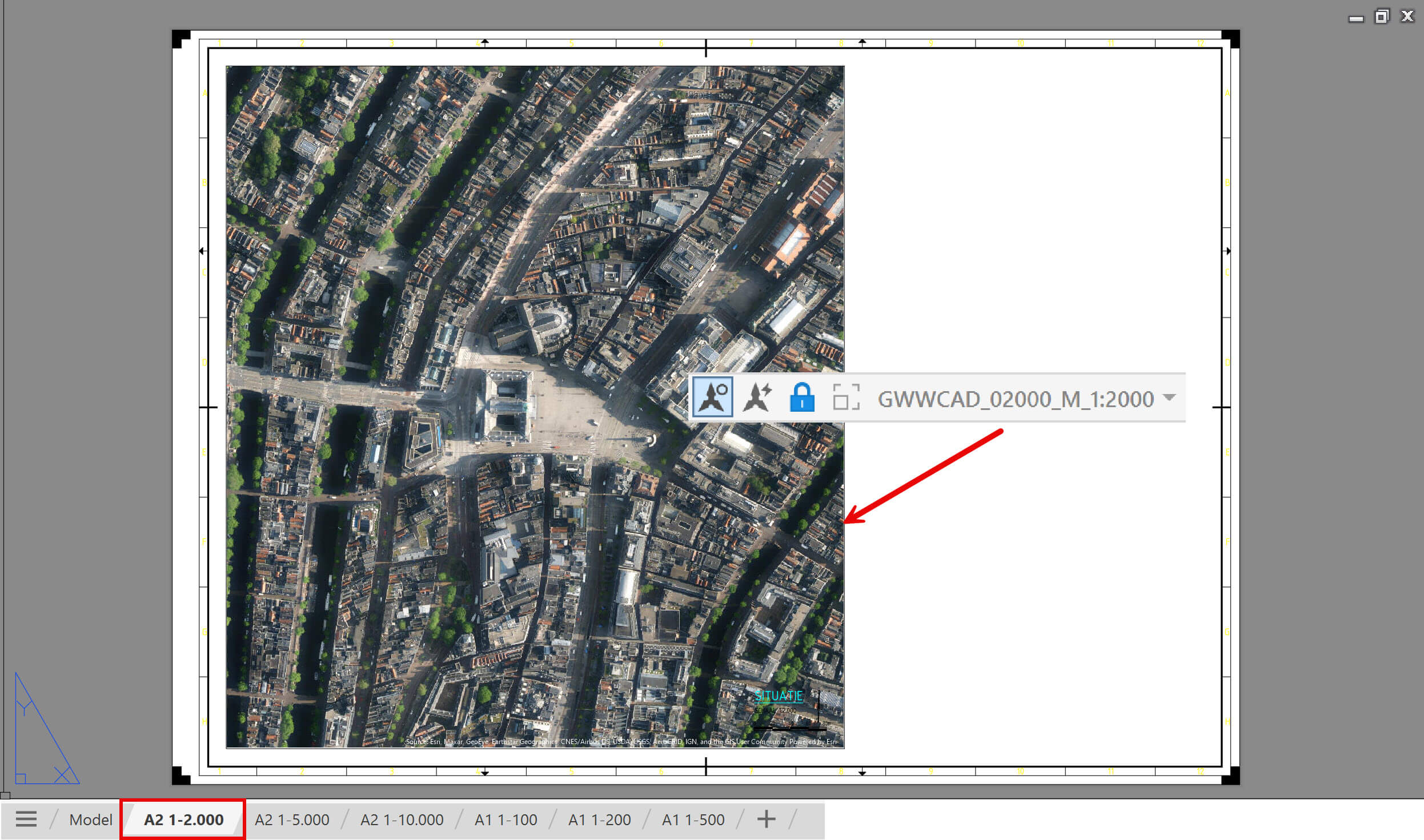

Hier een voorbeeld van de nieuwe A2 1-2.000 Layout die je nu in de GWW-CAD Template hebt:

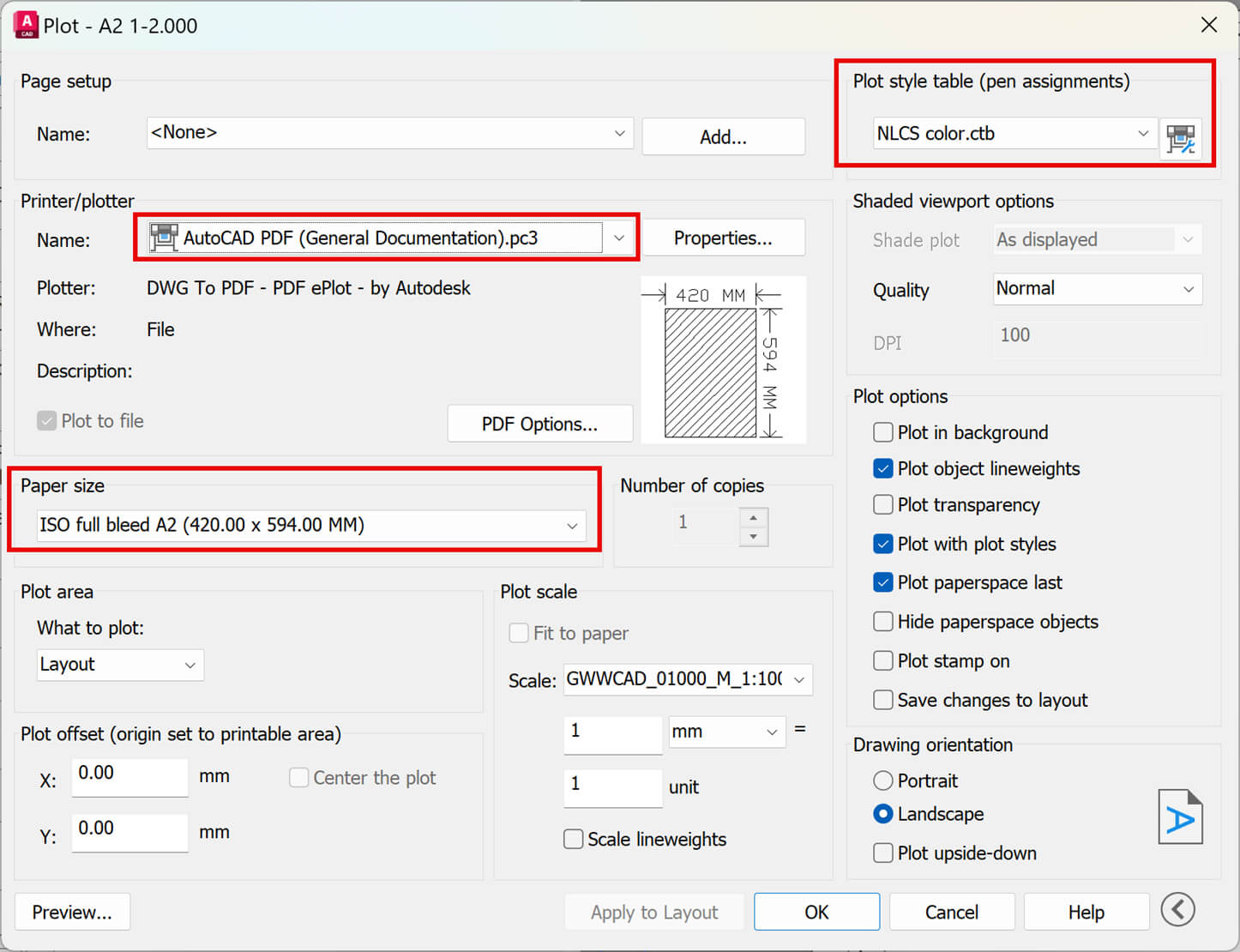

Je kan deze Layouts meteen voorzien van een eigen onderhoek/stempel met logo en hiermee dus je tekenwerk gaan opzetten. Alle nieuwe Layouts zijn voorzien van de standaard AutoCAD PDF (General Documentation).pc3 printerinstelling die meegeleverd wordt met AutoCAD.

PDOK

Kwaliteitslabels BRK

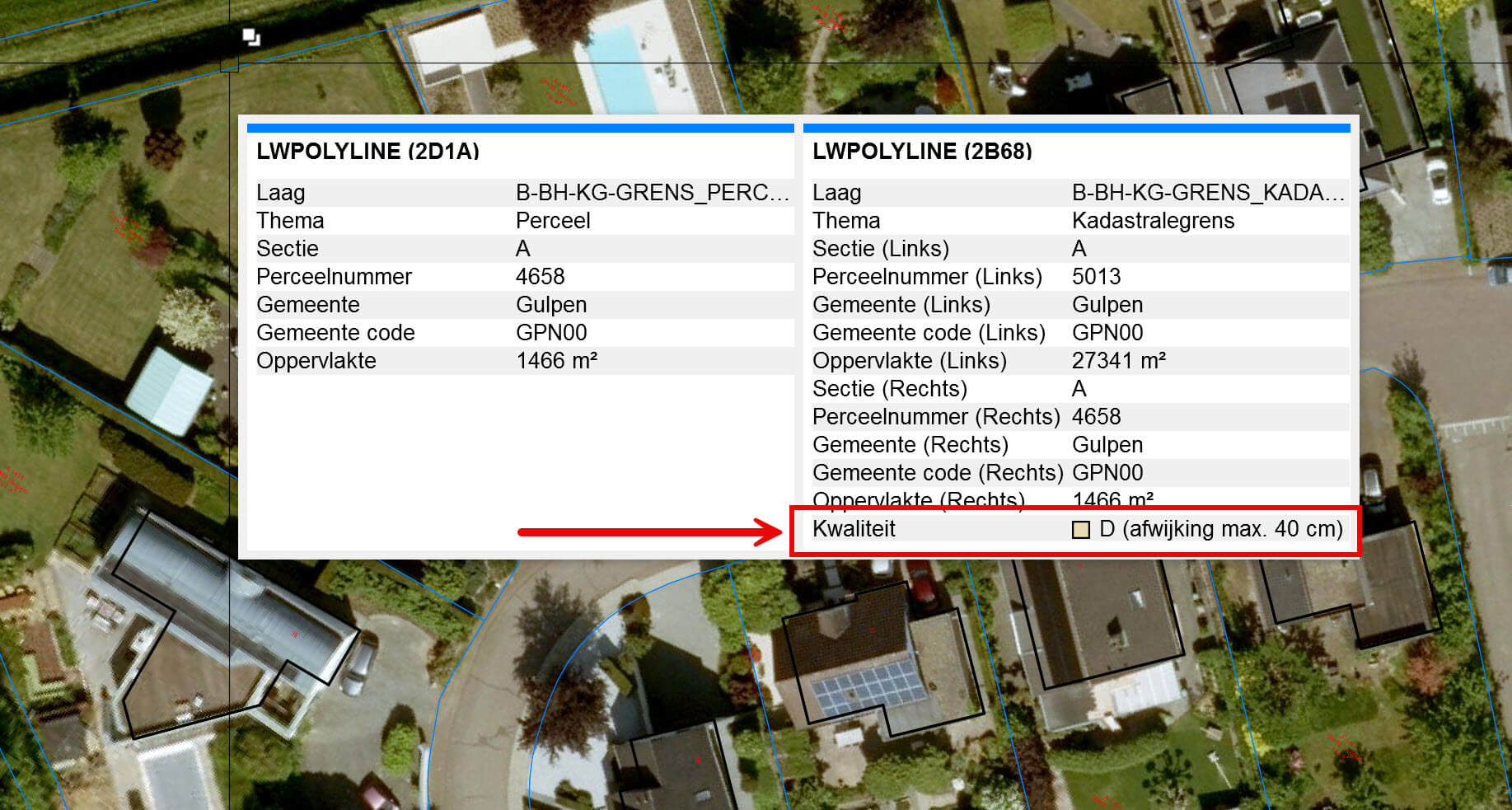

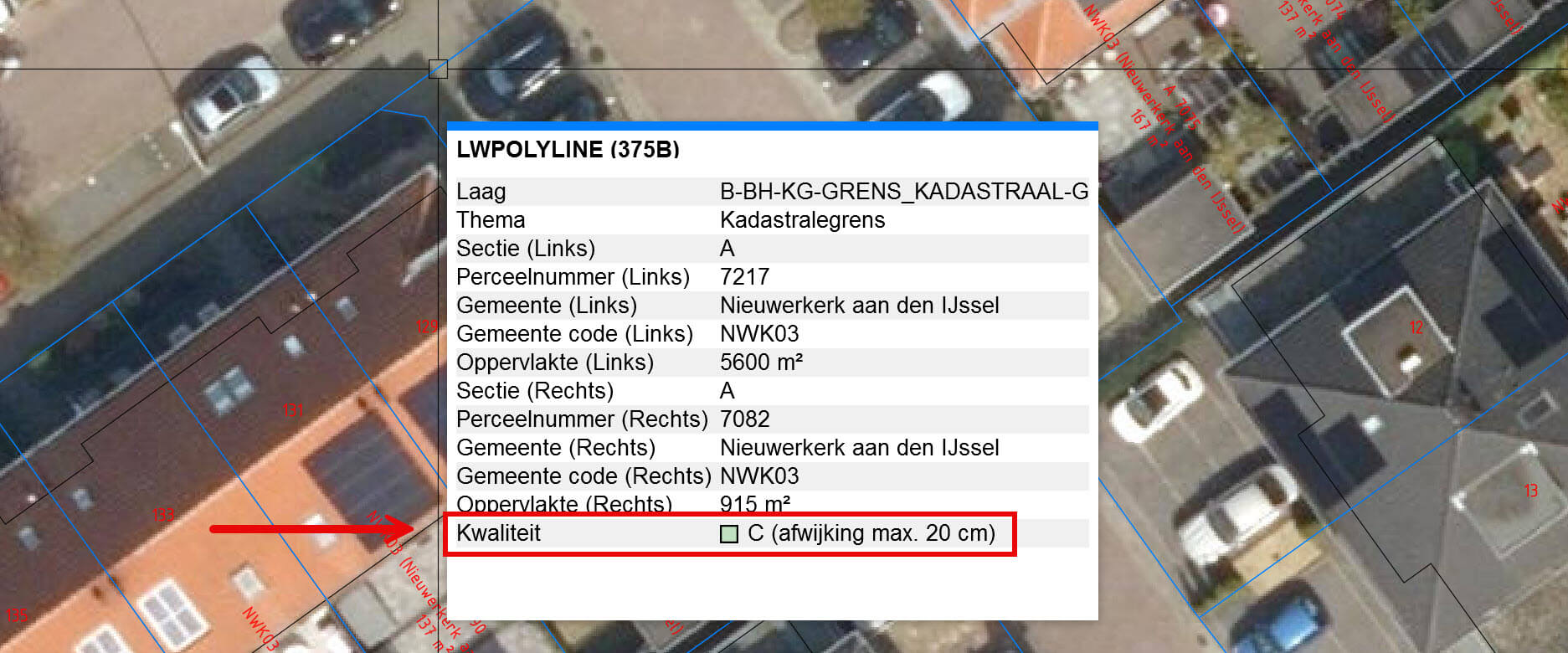

Kwaliteitslabels (B,C,D en E) vanuit de BRK (Basis Registratie Kadaster) worden nu weergegeven in de GWW-CAD Tooltips met een kleurcode en een omschrijving. Hierdoor is meteen duidelijk welke perceelgrenzen een nauwkeurige ligging hebben en welke meer onnauwkeurig kunnen zijn.

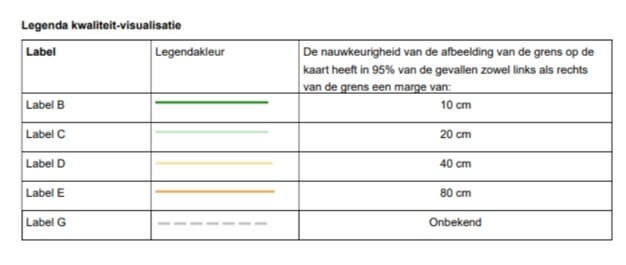

In GWW-CAD gebruiken we binnen de Tooltips dezelfde kleurcodering voor Kwaliteit als het Kadaster:

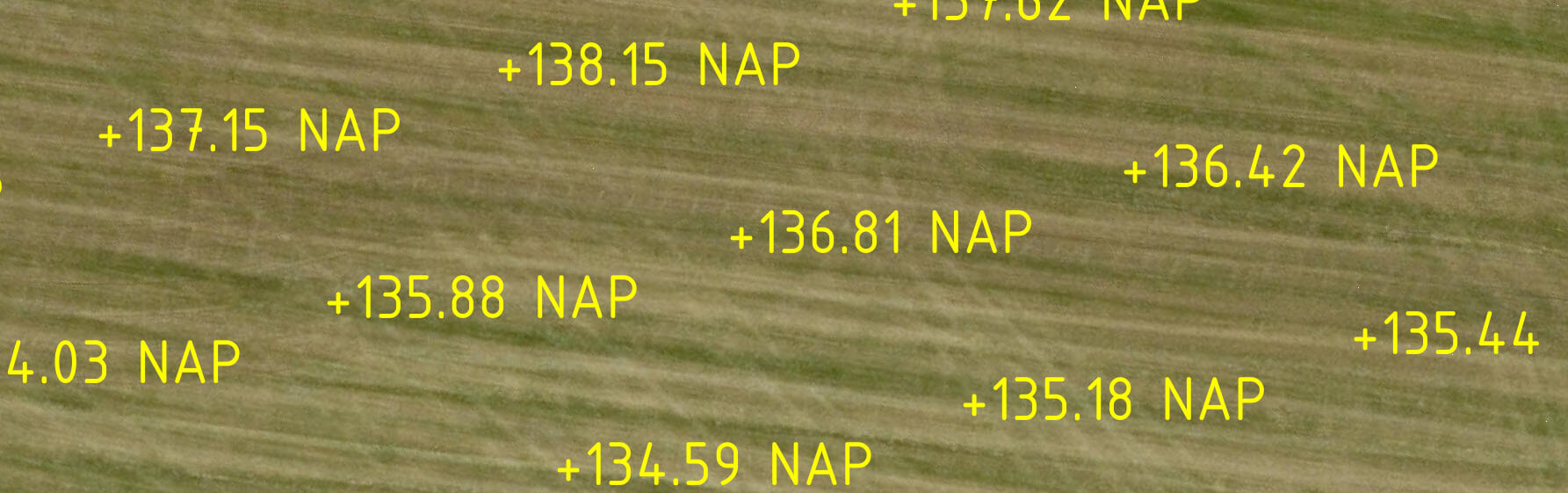

NAP hoogtematen weer met decimale ‘punt’

In de vorige release was een foutje geslopen waardoor er decimale komma's gebruikt werden voor NAP hoogtematen en dat is nu terug gecorrigeerd naar decimale punten. Vanzelfsprekend blijven de MText objecten op de juiste Z waarde staan voor eventueel verder gebruik in Civil 3D.
