Bruk av FenestraPro sikrer overholdelse av norske standarder

Dette innebærer at en kan ta nødvendige hensyn helt fra startfasen i designprosessen, og bygningen kan optimaliseres.

Krav om å etablere og å kalkulere energieffektivitet oppstår ofte sent i designprosessen.

For å minimere redesign i en sen fase og for å håndtere problemer som først dukker opp når hele bygningens energianalyse er utført, er det hensiktsmessig å vurdere fasadens utforming sammen med andre retningslinjer gitt av TEK17 på energieffektivitet og gjennomsnittlig dagslysfaktor.

Disse to karakteristikkene (energi og dagslys) må ses i sammenheng med solvarmeøkning for å redusere varmelastene, samtidig som en sikrer at bygningen ikke overopphetes.

Energibruk og energieffektivitet

TEK17 gir forskriftlig veiledning for å sikre samsvar med energikravene. Disse kravene inkluderer energisparingsmetoder som eksempelvis minimumskrav til U-verdi på bygningselementer i ulike kategorier (TEK17 kapittel 14-2 (2), 14-3 og 14-5) og i noen tilfeller inkluderes begrensninger på vindu- og dør-format.

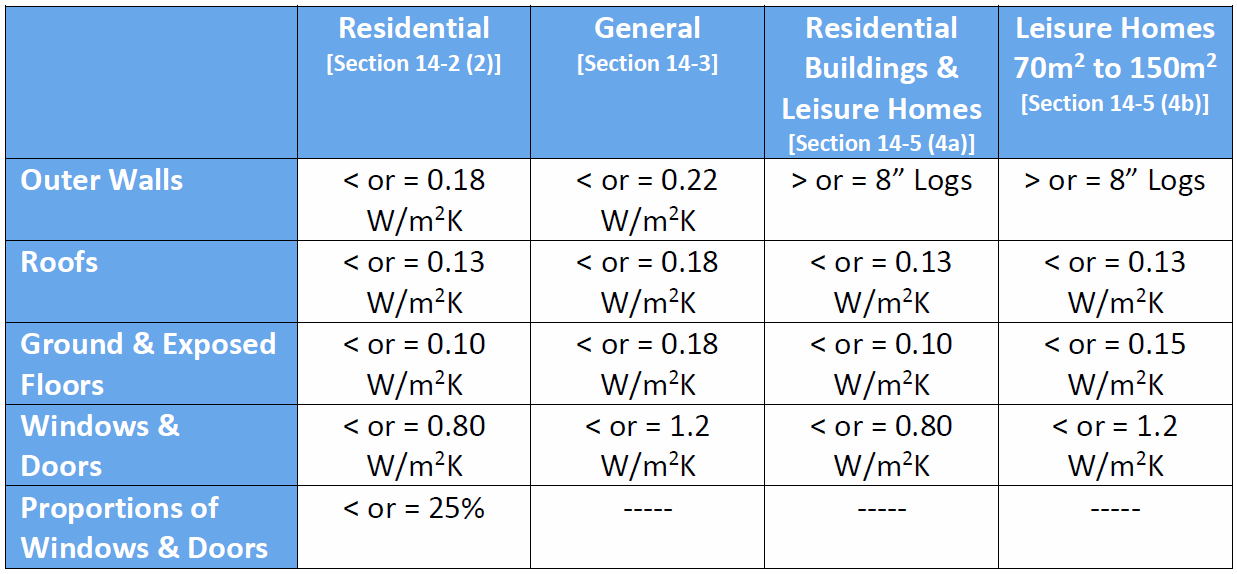

Tabellen til høyre viser minimum U-verdi for ulike bygningselementer i samsvar med TEK17

Med FenestraPro for Revit er det mulig å sikre overholdelse av kravene tilknyttet energieffektivitet. Det kan også brukes til å etablere maksimalt glassareal fra prosjektets første fase og gjennom prosjektets detaljeringsfase.

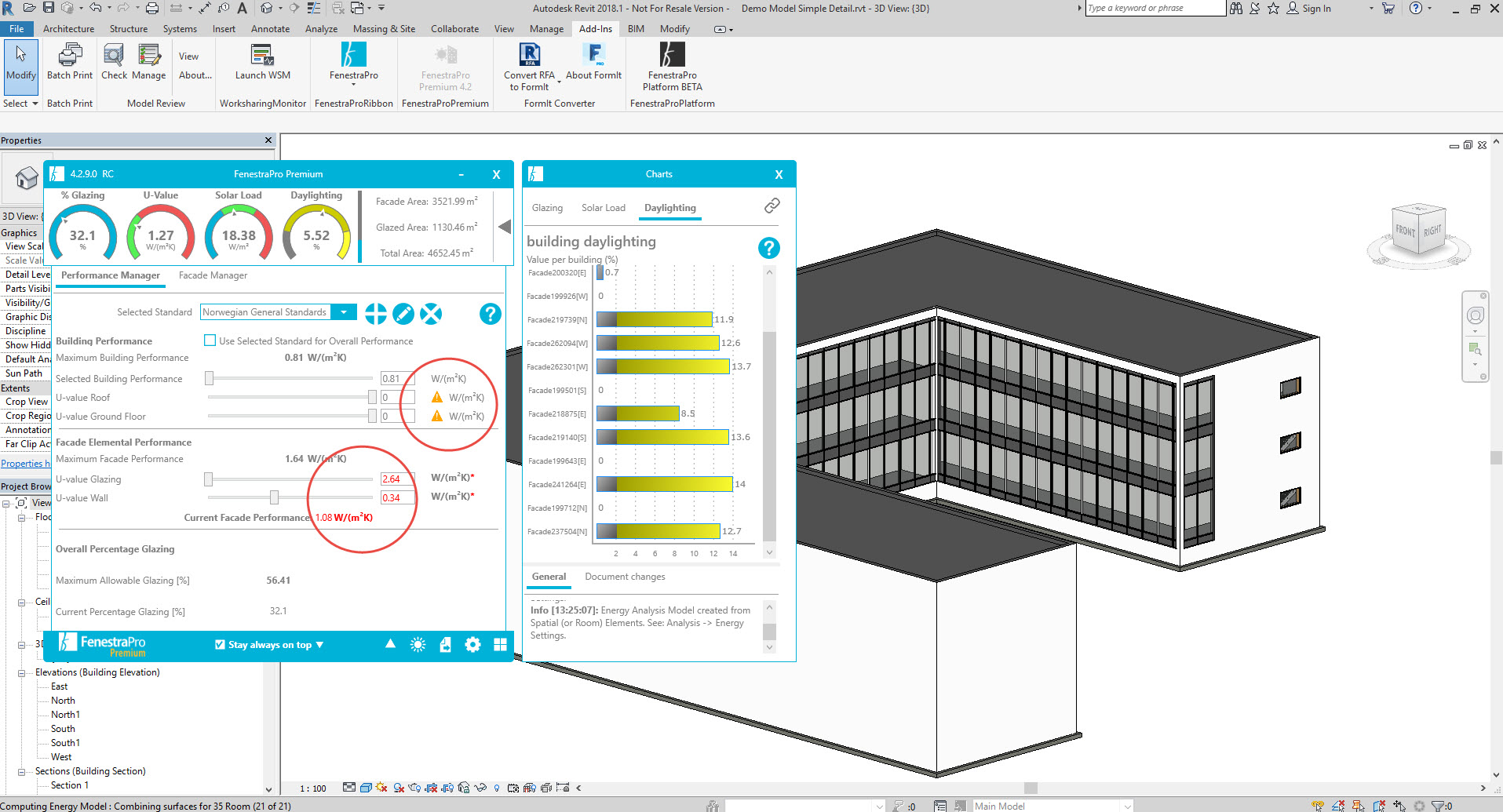

Bildet til høyre viser hvordan standardkravene kan bli satt opp for Revit i FenestraPro. Verdier som ikke er i henhold til standarden vises i rødt.

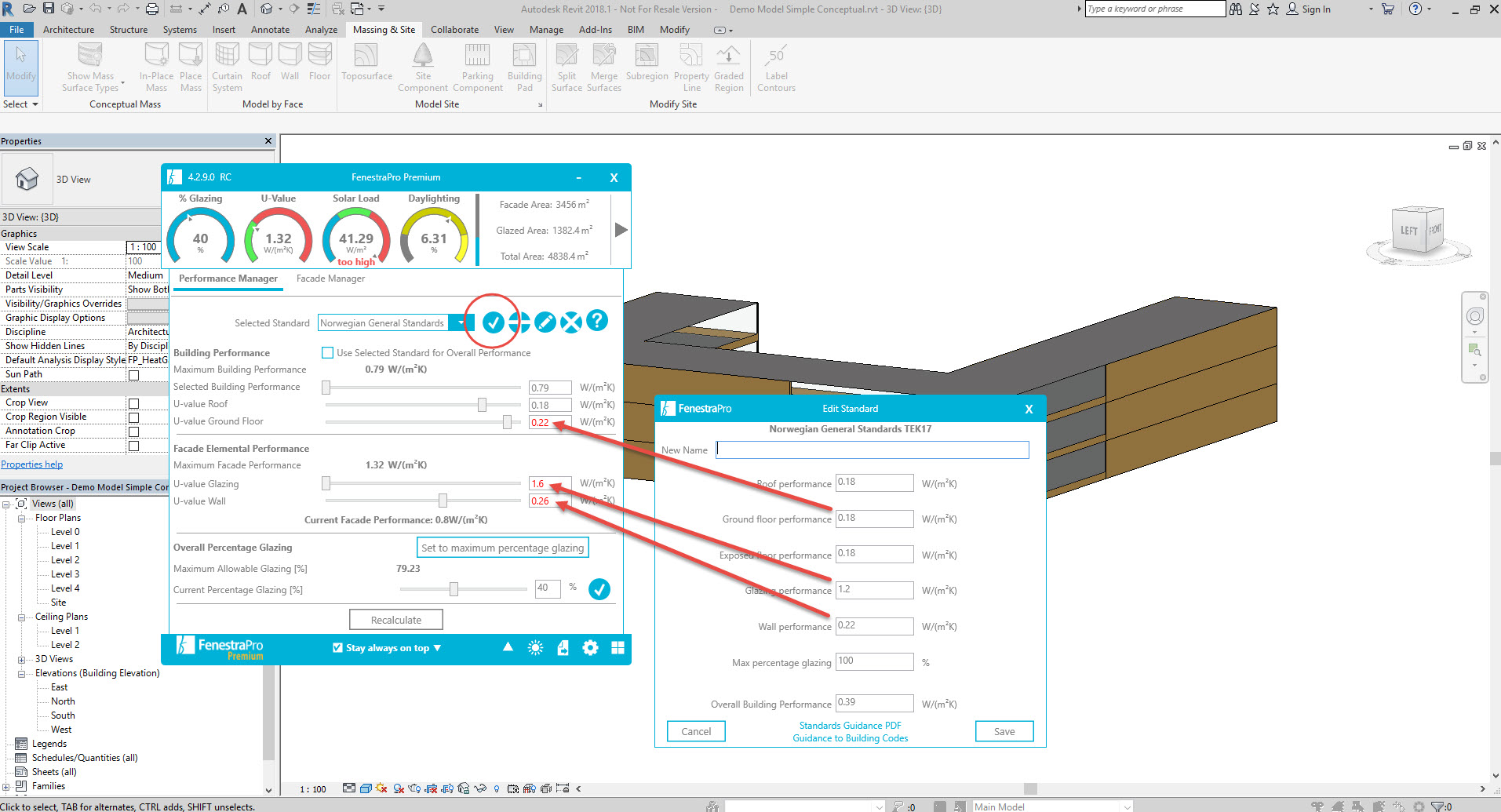

Bildet til høyre illustrerer at energiverdier ikke er spesifisert i en detaljmodell og gir en link til å justere de analytiske egenskapene til elementene. Samtidig vises det tydelig hvor energiverdiene ikke er i samsvar med den valgte koden eller standarden.

Passiv soloppvarming

Som beskrevet over, TEK17 stiller krav til dagslys og bygningsdelenes energieffektivitet (minimum U-verdi). Passiv soloppvarming må imidlertid også tas med i betraktningene, da soloppvarming kan redusere varme- og kjølebelastningen. Dette kan påvirke over en fjerdedel av byggets energiforbruk. FenestraPro for Revit muliggjør en balansert forståelse av forholdet mellom bygningsdelenes isolasjonsevne, dagslys og passiv soloppvarming.

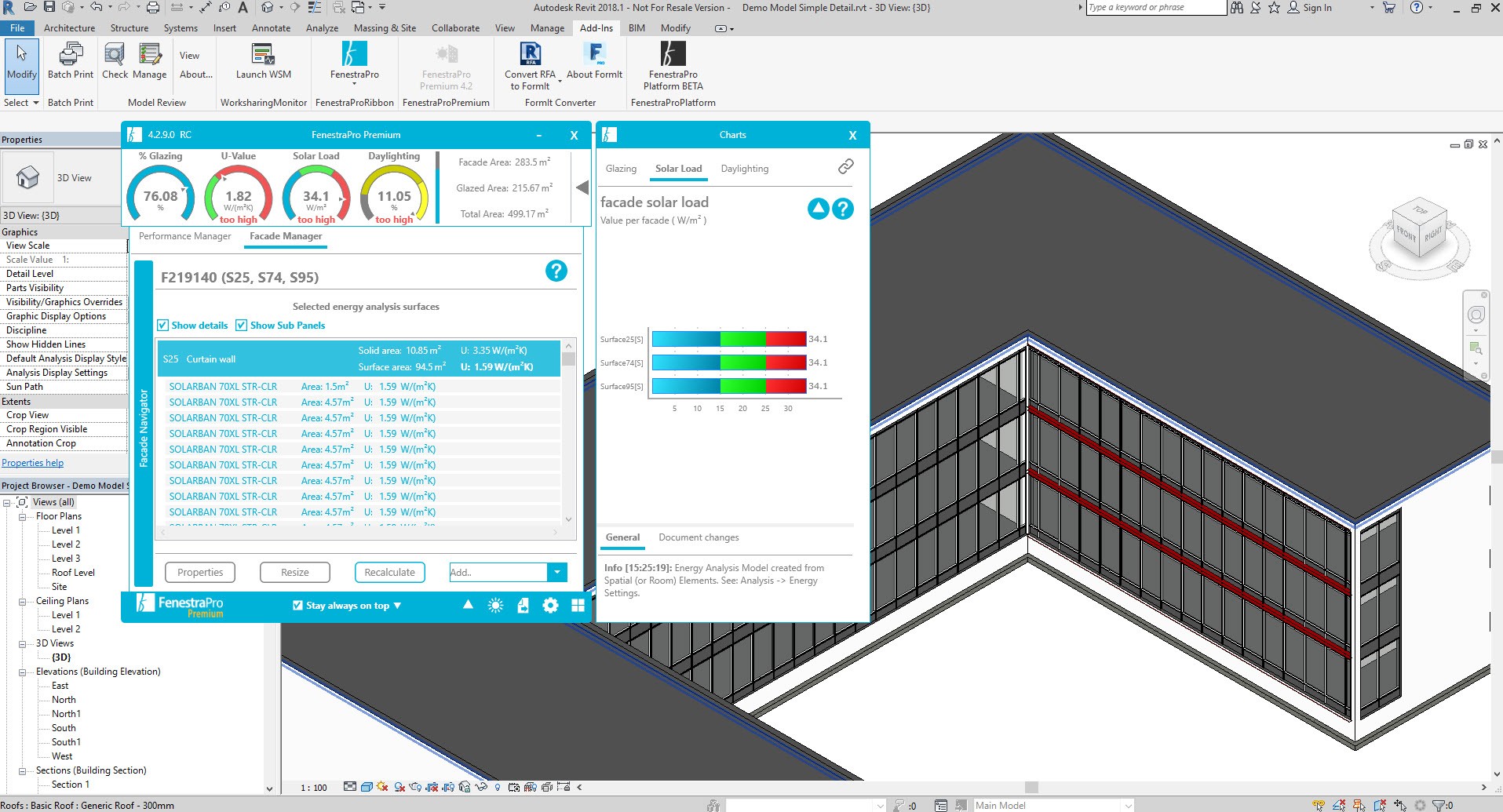

Bildet til høyre illustrerer en glassdekket sydvendt fasade som overopphetet, altså over anbefalte 25W/m2. I dette tilfellet bør det vurderes om mengden av glass skal justeres, muligens med økt bruk av reflekterende eller solskjermet glass.

Alternativt kan en bytte til et glass med bedre isolasjonsevne og bedre solskjermingsevne, eller en kan vurdere solskjerming som sotet glass eller persienner. Ulempen med solskjerming er naturligvis at det påvirker mengden dagslys. Med FenestraPro er det uansett lett å se hvordan forskjellige valg påvirker de tre faktorene, energi, dagslys og soloppvarming.
