GWW-CAD 3.0

Civiele techniek & Infra

John de Leeuw

GWW-CAD is dé AutoCAD-tool voor de NLCS. Vanaf 8 april 2024 is de nieuwste software-update beschikbaar, een 'Breaking Change'. Deze nieuwe release is een verplichte update voor alle gebruikers!

In dit blog licht ik toe welke impact dit heeft op het gebruik van GWW-CAD en hoe wij je daarbij kunnen ondersteunen.




Nieuw licentiebeheer NTI License

De reden voor een nieuwe, verplichte update voor elke gebruiker is de overgang naar een nieuw en enkelvoudig licentiesysteem, gebaseerd op een gebruikerslogin zoals ook Autodesk al enkele jaren werkt.

Deze nieuwe NTI Named User License wordt door meer NTI software gebruikt. Hierdoor wordt het licentiebeheer een stuk vereenvoudigd als je nu al gebruik maakt van andere NTI-software (NTI FOR REVIT of NTI FOR INVENTOR) of overweegt om dit te gaan gebruiken in de toekomst.



Call to Action!

Op dit moment zijn er nog twee types van licenties in gebruik, de pc-activatie en de netwerklicentie. Beiden houden op te bestaan vanaf 20 mei 2024, dus is het van belang als gebruiker om te gaan updaten naar de nieuwe 3.0 versie.

  • Let op: Als je niet update voor 20 mei 2024, dan loop je het risico om de toegang tot GWW-CAD te verliezen.


NTI License Account

Wij zijn ons bewust van het feit dat dit tijd en aandacht gaat vragen in meerdere organisaties en daarom benaderen we alle gebruikers. Wij ondersteunen je om dit proces zo soepel mogelijk te laten verlopen. Ook helpen we je bij het opzetten van de nieuwe NTI License voor elke organisatie en het aanmaken van gebruikers als dit wenselijk is.

Documentatie (NL)

  • Er is een Nederlandstalige PDF beschikbaar met alle uitleg.
    Download PDF

Documentatie (ENG)

  • Alle documentatie is ook online in het Engels beschikbaar.
    Bekijk uitleg.



Inlog Portaal voor Administrators

De Administrator Account maken wij voor je aan. Daarvan krijg je een e-mail om je Admin Account te gaan verifiëren en een wachtwoord aan te maken. Je logt in met je NTI License Account.

Hierna kun je als Administrator vervolgens een GWW-CAD Licentie/Seat koppelen aan deze gebruikers. Op zich werkt dit hetzelfde als bij de Autodesk-licenties.


Inloggen voor gebruikers

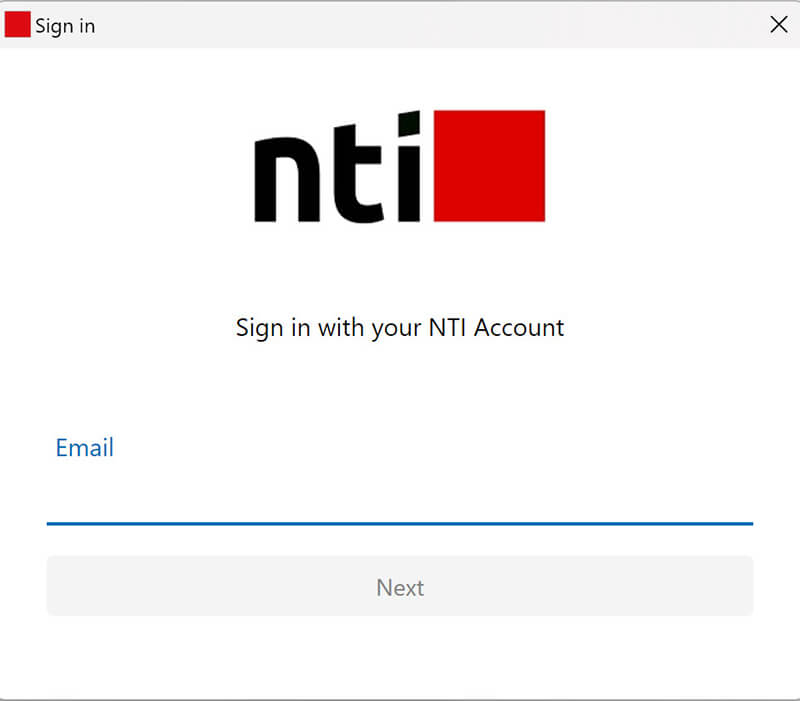

Nadat je een NTI License Account hebt ontvangen, geverifieerd en daar zelf een wachtwoord voor hebt verzonnen, kun je de nieuwe GWW-CAD gaan gebruiken. Natuurlijk moet je eerst de nieuwe versie downloaden en installeren, maar daarna gaat het vanzelf. Na het starten van GWW-CAD zie je een scherm dat je moet gaan inloggen:

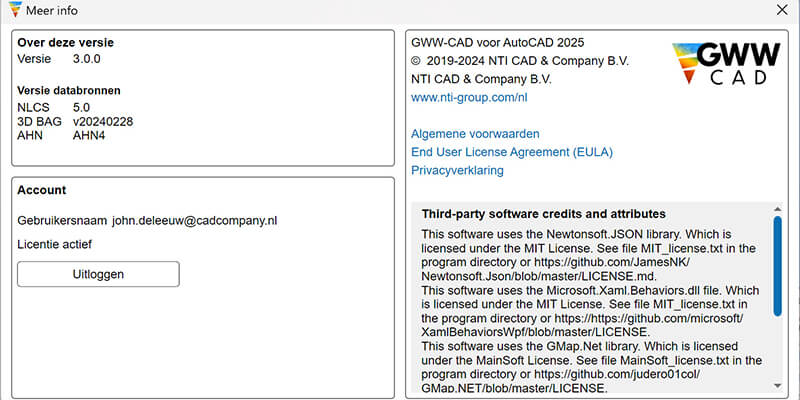

Na het aanmelden zal GWW-CAD normaal starten en kun je bij de knop 'Meer Info' op de GWW-CAD Ribbon je NTI License Account terug zien:



Firewall instellingen mogen vervallen

Een mooie bijkomst van NTI license is dat de problemen met firewalls voorbij zijn. Met de oudere licentietypen waren er nog wel eens problemen en die werden met verschillende foutcodes (-105 en -150) dan gerapporteerd. Deze firewall-instellingen mag je nu laten vervallen.

NTI Support

Mocht je vragen hebben, tegen uitdagingen aanlopen of gewoon wat extra begeleiding nodig hebben, aarzel dan niet om contact op te nemen met onze supportafdeling. Wij zijn er om te helpen en streven ernaar om je vragen snel en efficiënt op te lossen.



GWW-CAD 3.0 downloaden

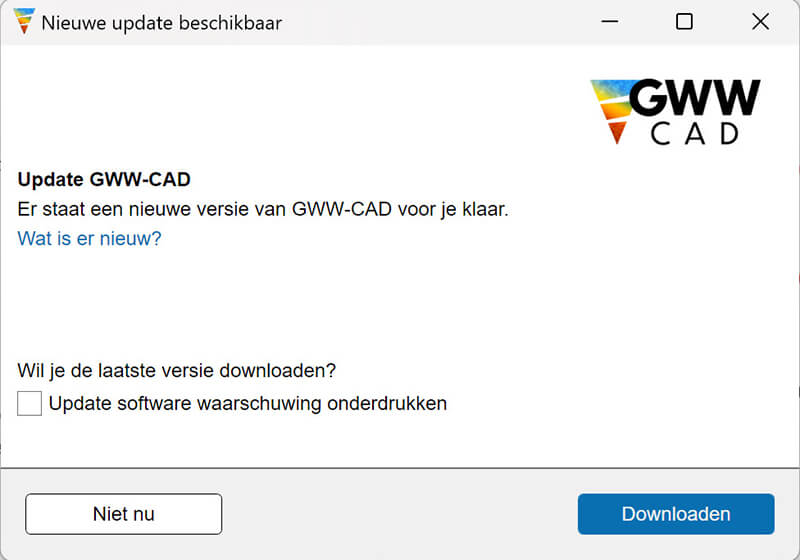

Zodra GWW-CAD 3.0 vanaf 8 april 2024 zal worden gereleased, krijg jij een melding in je software. Ook als je de meldingen hebt onderdrukt! Dit is vanwege de 'breaking change' en einddatum van 20 mei 2024. Via de melding in de software kun je de nieuwe versie gaan downloaden.



Als je hierbij een probleem ervaart, dan is hier de link om de nieuwe versie te gaan downloaden.






GWW-CAD voor AutoCAD 2025

GWW-CAD 3.0 biedt meteen ook ondersteuning voor de allernieuwste 2025 versie van AutoCAD!

Doordat AutoCAD 2025 gebruik maakt van het nieuwe .NET 8 Core Framework van Microsoft hebben we GWW-CAD ook hierop aangepast. Dit betekent dat routines een stuk sneller werken en dat is mooi meegenomen! Alleen al het 2 keer sneller openen van 2D DWG-bestanden in AutoCAD 2025 biedt een enorme versnelling ook met GWW-CAD.


KLIC laagnamen keuze

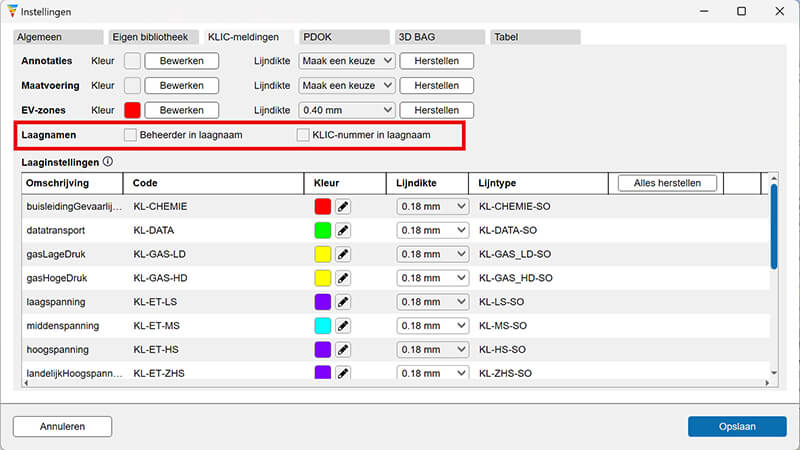

Op aangeven en wens van een aantal gebruikers zijn er twee extra keuzes gekomen in de KLIC-instellingen.



Met de Beheerder in laagnaam worden de beheerders weer opgenomen in de NLCS laagopbouw. Optioneel kan aanvullend ook nog worden gekozen om het KLIC-nummer mee te nemen in de laagopbouw. Je hebt nu dus zelf de keuze om deze beiden ook weg te laten, waarmee alle dezelfde soorten KLIC-kabels en leidingen verzameld worden op dezelfde lagen, ongeacht de beheerder.


PDOK Luchtfoto's per jaargang

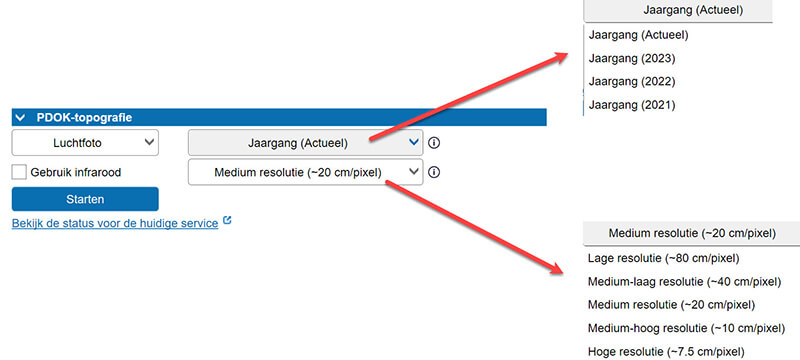

Op wens van onze gebruikers is de open data Luchtfoto van Nederland voor meerdere jaargangen nu toegevoegd. De gebruiker kan nu kiezen tussen de 2023, 2022 en 2021 jaargang. Natuurlijk ondersteunen we ook de verschillende resoluties per jaargang.


Voor Infrarood kun je nu kiezen uit 2023 en 2022. Voor beide typen is ook de Actuele Jaargang beschikbaar. Dit betekent dat als later dit jaar de nieuwe 2024 luchtfoto beschikbaar komt, dat deze dan ook meteen voor alle gebruikers van GWW-CAD beschikbaar is!

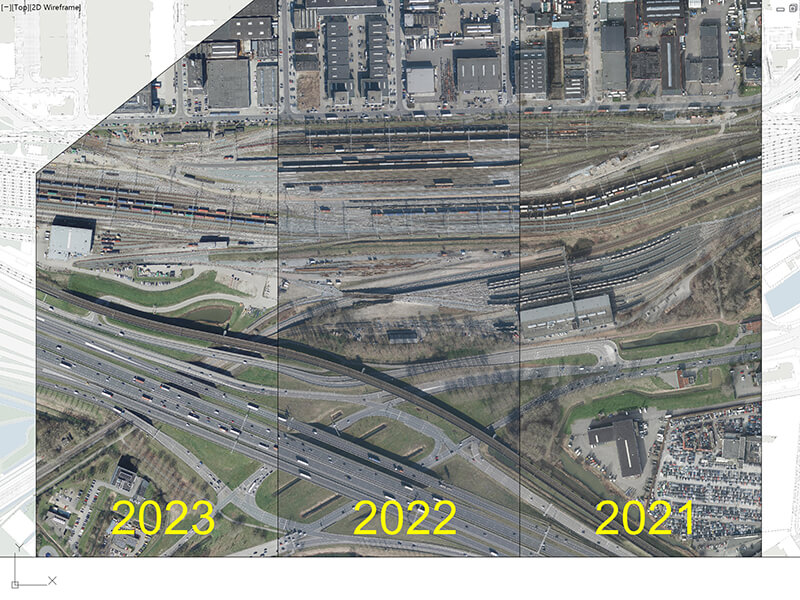

Voorbeeld met HR Luchtfoto in drie jaargangen:



PDOK BGT Pastelvisualisatie als kaart

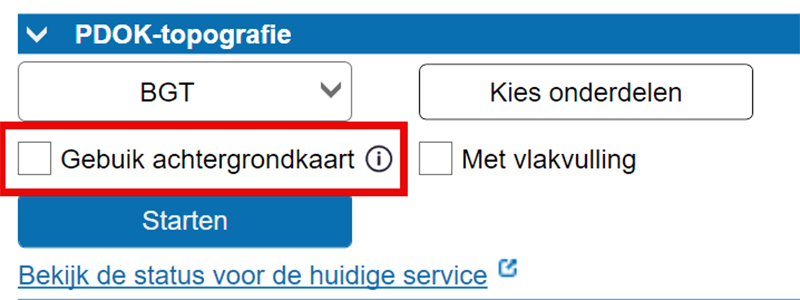

Ook op wens van onze gebruikers is de BGT-pastelvisualisatiekaart toegevoegd. Vanaf nu kun je eenvoudig een vinkje aanzetten bij de bestaande BGT-downloads om geen objecten te downloaden maar alleen een rasterkaart, conform de luchtfoto's.

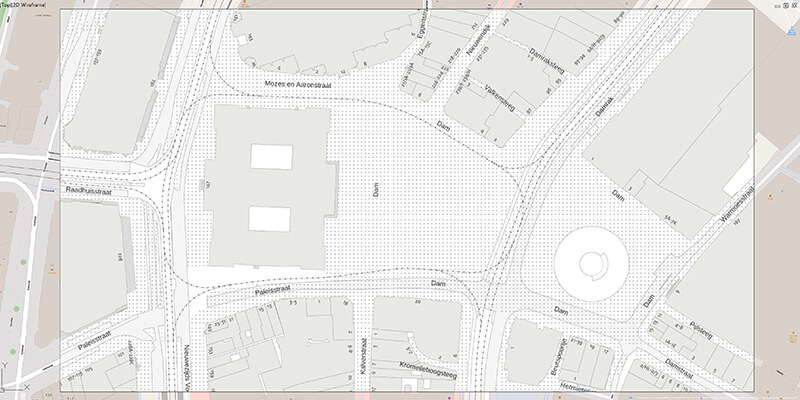

De BGT-achtergrondkaart ziet er dan als volgt uit op de dam in Amsterdam:

nticadcompany-gww-cad-bgt-achtergrondkaart-amsterdam-hr14-7737-7561-7740-7568-002-800x400.jpg


Deze kaart is rustig van opbouw en biedt een juiste ondergrond gebaseerd op de BGT. Het fijne aan de BGT-achtergrondkaart is dat je er makkelijker op kan tekenen zonder 'last' te hebben van de lijnen in verband met het object snappen. Natuurlijk kan de BGT-achtergrondkaart ook nog gecombineerd worden met de standaard BGT-downloads.

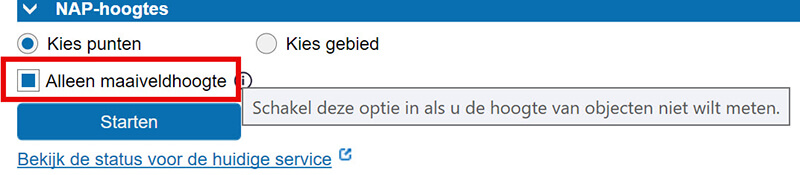

NAP Hoogtes op maaiveld of omgeving als keuze

We hebben een keuze ingevoegd voor maaiveld (DTM) of omgevinghoogtes (DSM) bij de NAP-hoogtes. Dit maakt het weer mogelijk de om de hoogtes van gebouwen, viaducten en bruggen te labelen. Deze vielen vaak weg in de standaard DTM-dataset van het AHN4. Door nu ook de DSM-dataset beschikbaar te maken bieden we alle opties!

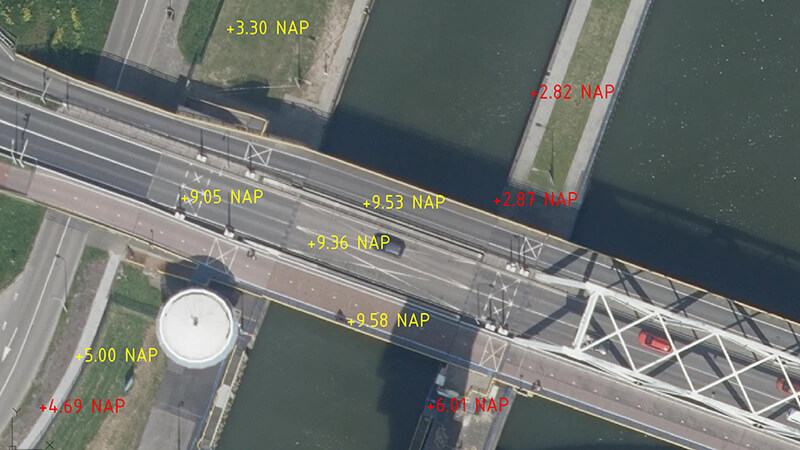

Hieronder zijn de gele NAP hoogtes op de Algrabrug geplaatst met de vink aan bij 'Alleen maaiveldhoogte'. In de oude versie was dit niet mogelijk, omdat er geen data beschikbaar is op die locaties vanwege de brugconstructie.




Diverse fixes en verbeteringen

In de achtergrond zijn er nog diverse andere verbeteringen en fixes doorgevoerd. Zo is de clipping op Riolering data nu goed toegepast voor objecten die boven NAP 0.0 liggen. Voorheen waren de putten onzichtbaar. Ook zijn de PDF exports vanuit het NLCS-controlerapport verbeterd met de juiste logo's.

De onzichtbare transacties die GWW-CAD verricht in de achtergrond en die bij de AutoCAD Undo functie getoond werden, zijn sterk verminderd. Natuurlijk is de GWW-CAD Geodata-server ook bijgewerkt met de laatste verbeteringen zoals de .NET 8 Core componenten en biedt alle ondersteuning voor de nieuwe clientside-functies.





NTI Open AIR

Wil je zien en begrijpen wat de nieuwe GWW-CAD functies echt inhouden? Schrijf je dan nu in voor de NTI Open AIR op donderdag 30 mei. Daar informeren we je over alle nieuwe ins en outs van GWW-CAD en méér!
