Mall automatisiert CAD-Zeichnungserstellung direkt aus dem Warenwirtschaftssystem
Februar 2026Als Anbieter von Anlagen zum Gewässerschutz und zur Biomassespeicherung bei der Nutzung erneuerbarer Energien trägt Mall die Umwelt im Namen. Deshalb legt das zukunftsorientierte Unternehmen großen Wert darauf, sowohl seine Produkte umweltfreundlich herzustellen als auch die Produktionsprozesse entsprechend zu gestalten.
Dazu gehört es, Emissionen, Verpackungsmaterial und Abfälle zu reduzieren und sparsam und schonend mit den notwendigen Ressourcen umzugehen. Am Hauptstandort Donaueschingen ist Mall bereits in der Kategorie Betonbauteile für deren Nachhaltigkeit zertifiziert.
Herausforderung
Automatisierte CAD-Zeichnungserstellung direkt aus dem Warenwirtschaftssystem für individuell konfigurierte Produkte.
Lösung
Ein SAP-angebundener Produktkonfigurator erzeugt automatisch 3D-Modelle, Zeichnungen und Dokumente.
Ergebnis
Entlastete Konstruktion, schnellere Prozesse und höhere Effizienz im Vertrieb.
"CAD-Visualisierung" - Das gemeinsame Projekt mit NTI
Im aktuellen gemeinsamen Projekt mit der NTI Deutschland GmbH wurde für die Mall GmbH eine durchgängige, automatisierte Lösung zur CAD-Zeichnungserstellung direkt aus dem Warenwirtschaftssystem realisiert.
Da alle Kundenanfragen aus dem Mall-Portfolio individuell konfiguriert werden, entwickelte NTI einen Produktkonfigurator zur Optimierung der Vertriebsprozesse.
Für Martin Lienhard (Leiter Technische Abteilung) liegen die Vorteile klar auf der Hand
„Unsere CAD-Mitarbeiter haben früher schätzungsweise ein Drittel ihrer Arbeitszeit darauf verwendet, relativ kleine Änderungen an den konfigurierten Schächten vorzunehmen. Beispielsweise die Zulauftiefe zu erhöhen oder einen anderen Typ Schachtdeckel einzuzeichnen. Diese kleinen Änderungen werden durch den Konfigurator nun automatisiert.“
„Die Qualität unserer Bearbeitung erhöht sich und die Zeitersparnis ist eine zusätzliche positive Komponente“.
„Der Konfigurator ist ein Beitrag zu einer effizienten und maßgeschneiderten Anpassung unserer Schachtbauwerke, und das ist mit Sicherheit auch ein Beitrag zur Ressourcenschonung. Die Darstellung der verschiedenen Optionen für ein Schachtbauwerk in der Planungsphase hilft dem Kunden enorm, die optimale Lösung zu finden - “ so Martin Lienhard.
Lernen Sie Martin Lienhard kennen
Martin Lienhard, Leiter der Technischen Abteilung bei Mall GmbH.

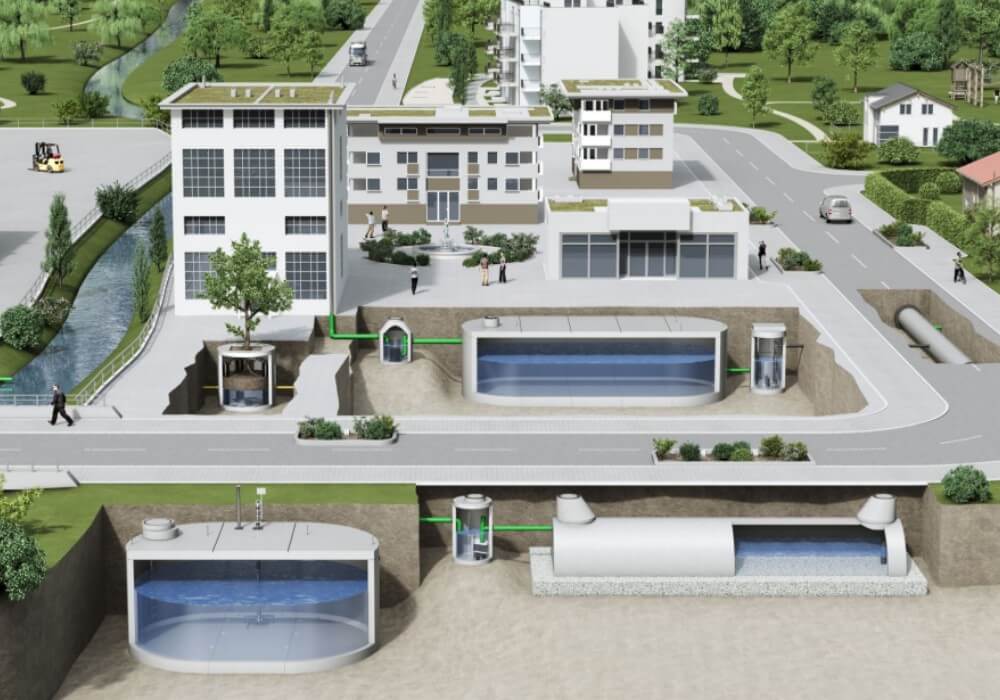

Schwammstadt-Prinzip - dieses nachhaltige Konzept für die urbane Wasserbewirtschaftung macht das Mall-Produktportfolio deutlich.
Ein vollständig automatisierter Prozess
Der Vertrieb konfiguriert das Produkt gemäß den Kundenanforderungen direkt im SAP-System. Die Konfigurationsdaten werden anschließend an den NTI Configurator übergeben. Auf dieser Basis wird automatisch ein vollständiges Autodesk-Inventor-Modell erzeugt, das sowohl als Grundlage für die 3D-Produktvorschau als auch für alle abgeleiteten Zeichnungen dient. Die 3D-Vorschau wird direkt im SAP angezeigt, sodass der Vertrieb gemeinsam mit dem Kunden prüfen kann, ob beispielsweise Anschlüsse, Abmessungen und Ausführungen korrekt umgesetzt sind. Die automatisch erstellten Zeichnungen können, auf Anforderung durch die konfigurierende Verkaufsabteilung, jederzeit durch die CAD-Abteilung ergänzt und weiterbearbeitet werden.
Der Konfigurator baut den Schacht inklusive aller Anschlüsse und Einzelkomponenten vollständig zusammen, legt die CAD-Daten strukturiert in Autodesk Vault ab und erstellt darauf aufbauend automatisch die erforderlichen PDF-Dokumente. Auf diese Unterlagen hat der Vertrieb anschließend wieder direkten Zugriff. Autodesk Vault macht es auch möglich, dass unterschiedliche Bearbeiter an den Zeichnungen über Niederlassungsgrenzen hinweg weiterarbeiten können. Das ist sehr wichtig, da es an drei Standorten eine CAD-Abteilung gibt.
Der gesamte Ablauf erfolgt ohne manuellen Eingriff der Konstruktionsabteilung. Dadurch werden wertvolle Konstruktionsressourcen entlastet und können gezielt für Spezial- und Sonderprojekte eingesetzt werden. Gleichzeitig steigt die Effizienz im Vertrieb, die Prozesssicherheit wird erhöht und die Durchlaufzeiten werden deutlich reduziert.
Die Zusammenarbeit mit NTI
Der Erfolg eines solchen Projektes hängt stark davon ab, dass man im Haus ein Team hat, das sich verantwortlich fühlt. Außerdem ist es wichtig, dass es beim Projektpartner eine personelle Konstanz und zwischen den Teams eine gute Kommunikation gibt.
„Die Zusammenarbeit mit NTI kann man rundweg positiv beurteilen, sehr kollegial und kommunikativ.“
Ein Blick in die Zukunft
„Wir bilden mit dem, was wir gemeinsam erarbeitet haben, etwa 80% unseres Produktspektrums ab. Wir haben komplizierte Einbaukonfigurationen im Bereich der Pumpen- und Anlagentechnik und Behältersysteme, die vor Ort aus großen Segmenten zusammengesetzt werden. Das abzubilden würde noch eine neue Dimension des Projektes bedeuten und das wollen wir in der Zukunft noch angehen.“ , sagt Martin Lienhard.
