BIM in der Landschaftsarchitektur

Nicht nur ein Werkzeug - eine Philosophie

Als Computer Aided Design zum ersten Mal aufkam, läutete es eine neue Ära im Architekturdesign ein, steigerte Geschwindigkeit, Präzision und Effizienz und ermöglichte endlose Fortschritte in vielen Branchen.

Trotz seines wohlverdienten Platzes in den Annalen der Architektur ist CAD jedoch ein Werkzeug in den Händen von Designern, die zeichneten, berechneten, Anpassungen durchführten und erneut zeichneten, bis sie zum richtigen Ergebnis gelangten. Dieser mühsame Prozess mit seinen vielen und komplizierten Berechnungen ließ wenig Raum für Kreativität und Flexibilität.

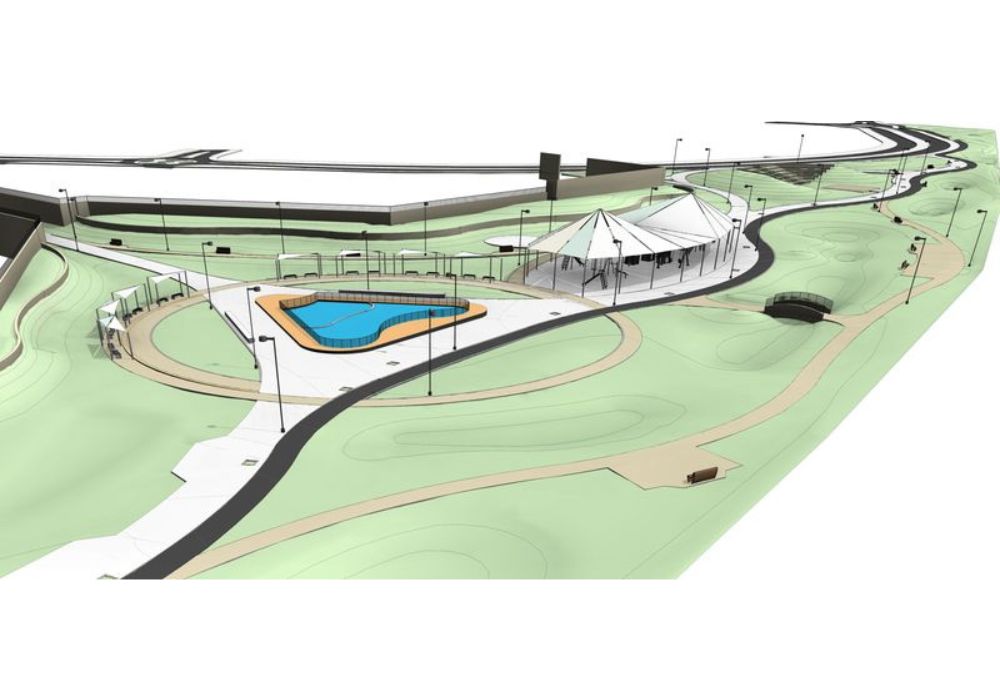

Anders als CAD schreibt BIM eine Art des Designdenkens vor, die durch Technologien wie Autodesk Revit ermöglicht wird. Die Eckpfeiler von BIM - 3D-Modellierung, parametrisches Design und Zusammenarbeit - ebnen den Weg, Designs auf eine völlig andere Weise anzugehen als in der Vergangenheit, was zu erstaunlichen, oft unerwarteten Vorteilen und Ergebnissen führt.

Darüber hinaus verändert sich BIM selbst, bietet immer mehr Parameter, wird zunehmend flexibler und ermöglicht endlose Gestaltungsmöglichkeiten. In gewisser Weise konvergieren BIM und Design und werden langsam zu zwei Seiten derselben Medaille.

Höhenlinien – Von der Darstellung zur Offenbarung

Ein Großteil der Arbeit in der Landschaftsarchitektur dreht sich um Form, Neigung und Höhe, z. B. die Gestaltung von Landmassen, die Bestimmung von Höhen und die Optimierung von Neigungen, um eine Vielzahl von Anforderungen zu erfüllen. In CAD-Umgebungen dienten traditionell Höhenlinien dazu, solche Landforminformationen weiterzugeben, und man verbrachte übermäßig viel Zeit und Mühe damit, diese Linien so genau wie möglich zu konzipieren, zu berechnen und zu zeichnen (manchmal blieb man dabei jedoch hinter den Erwartungen zurück).

Mit dem Aufkommen von BIM, Revit und jetzt Environment for Revit werden die Konturen von Oberflächen automatisch berechnet und angezeigt, sodass es nicht mehr nötig ist, jede Linie sorgfältig zu zeichnen. Stattdessen hat man jetzt die Zeit und Flexibilität, Höhenlinien als Designtool zu verwenden, was dabei hilft, Oberflächen in die gewünschte Form und mit größtmöglicher Präzision zu bringen und zu gestalten.

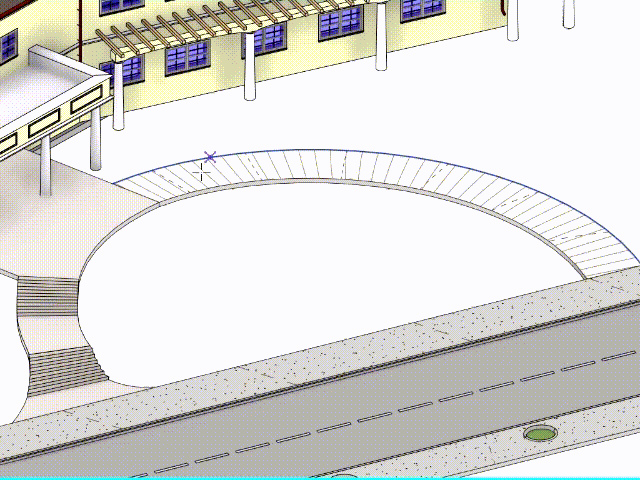

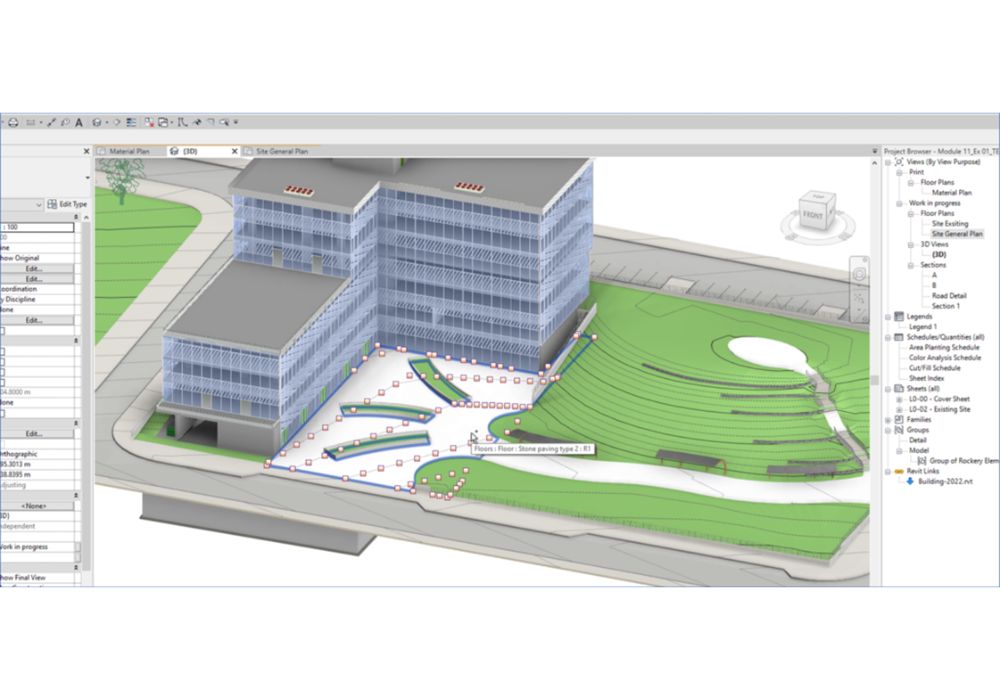

Ein Beispiel hierfür ist die Erstellung perfekt geformter Oberflächen zwischen oder an anderen Modellelementen. Mithilfe von Revit und Environment kann ein Ankerpunkt entlang eines beliebigen Elements im Modell oder einem verknüpften Modell ausgewählt werden. Sie können eine Konturlinie zeichnen, die durch den Punkt verläuft und so glatte, gekrümmte Oberflächen in exakten Höhen entwerfen, die den Projektbeschränkungen entsprechen. In jeder Planungsphase können Konturlinien entfernt oder hinzugefügt oder ihre Position verändert werden.

Diese Anwendungsfälle für Konturlinien unterstreichen auch, wie die Kombination des leistungsstarken Toolsets von Environment mit dem nativen Arsenal von Revit den landschaftsarchitektonischen Planungsprozess unterstützt und viel Zeit spart. Ein weiteres gutes Beispiel hierfür ist das einfache, aber intelligente Tool namens Slope Arrow.

Slope Arrow ist ein dynamisches Textelement, das die Neigung jeder Oberfläche, auf der der Pfeil platziert wird, einliest und anzeigt. So können wir unsere Oberflächen nach Bedarf entwerfen und bearbeiten und wissen dabei immer, ob die Neigungen korrekt sind und den erforderlichen Standards entsprechen. Hier und in vielen anderen Fällen erstellt Revit nicht nur Informationen, sondern macht diese Informationen zugänglich, indem es dynamische Elemente bereitstellt, die diese Informationen anzeigen.

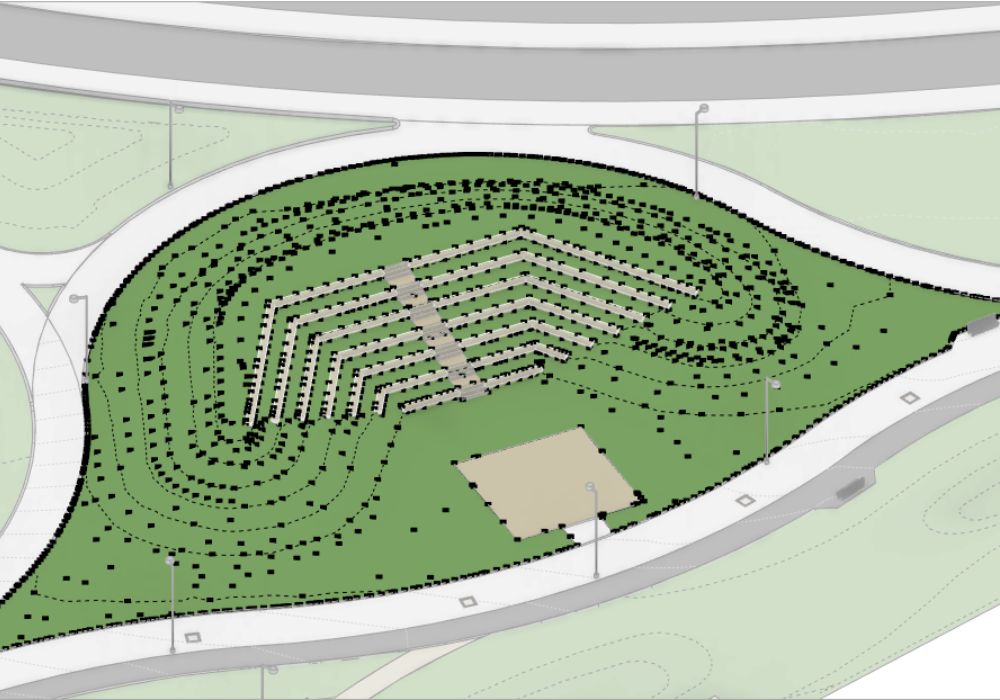

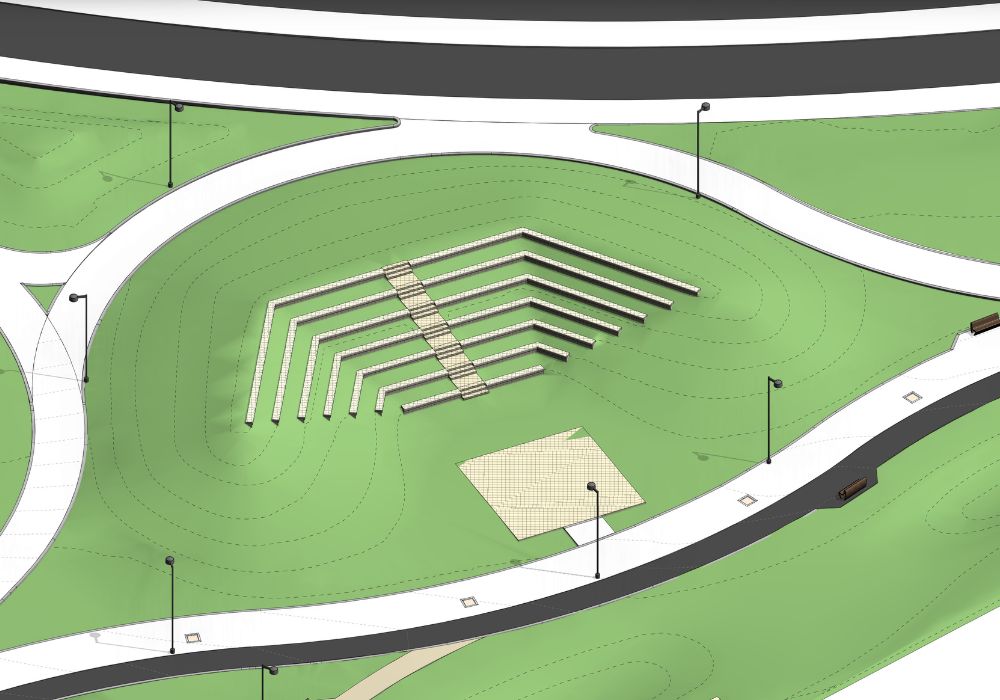

Die Verbindung von Revit – Environment ermöglicht es auch, jederzeit die endgültigen Konturlinien der Oberflächen anzuzeigen, die während des gesamten Entwurfsprozesses modelliert werden. Damit sind Konturlinieninformationen in jeder Planungsphase grafisch und automatisch verfügbar, was wertvolle Skizzierzeit spart.

Übergang zur Entwurfsseite – Querschnitte

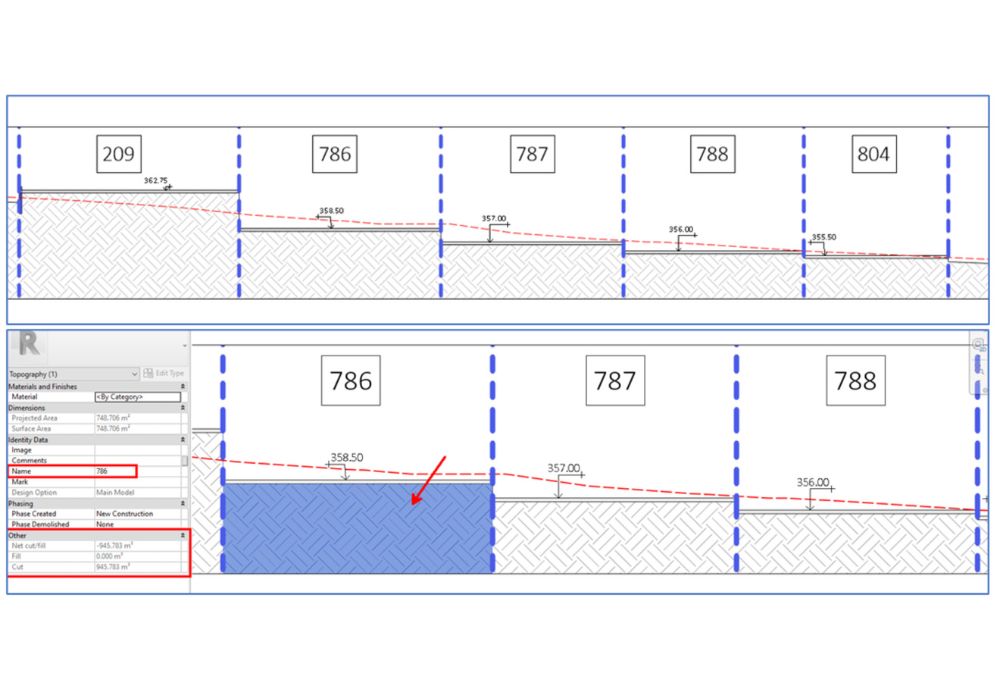

Mit Revit können Sie bereits in den frühen Phasen Ihrer Arbeit grundlegende, aber hilfreiche Revit-Schnittansichten erstellen, mit denen Sie automatisch und dynamisch Informationen wie Grundstücksgrenzen und Abstandslinien, Parzellennummern, geplante Höhen und vor allem einen Querschnitt des vorhandenen Geländes anzeigen können, sodass wir immer wissen, wo sich unser Plan im Verhältnis zum vorhandenen Standort befindet. Diese Daten über die Beziehung zwischen unserem Entwurf und der vorhandenen Geländebeschaffenheit ist eine der wichtigsten Faktoren, die den Bau beeinflussen.

In der Vergangenheit musste man, ähnlich wie bei Konturlinien, solche Querschnitte manuell erstellen. Linie für Linie - und bei jeder Planänderung mussten auch Aktualisierungen manuell vorgenommen werden. Jetzt kann man mithilfe der Tools von Environment und den integrierten Funktionen von Revit mit wenigen Klicks druckfertige Schnittansichten erstellen. Darüber hinaus spiegeln diese Abschnitte nach dem Rendern automatisch und in Echtzeit Verschiebungen und Änderungen wider, die am Modell vorgenommen werden.
