Stücklistenexport mit NTI FOR INVENTOR

August 2025

Start der Blogreihe „NTI FOR INVENTOR“: Das Tool verbindet Automatisierung, Kollaboration und präzises Design mit spezialisierten Funktionen. Ein Beispiel hierfür ist der konfigurierbare Stücklistenexport aus Baugruppen ins Excel-Format. Per Knopfdruck werden so komplette Listen erstellt, die sich nahtlos in Inventor steuern lassen. Wie das funktioniert, erfahren Sie hier.

NTI FOR INVENTOR schafft eine nahtlose Verbindung zwischen Automatisierung, Kollaboration und präzisem Design. Als Erweiterung zu Autodesk Inventor bietet NTI FOR INVENTOR spezialisierte Funktionen, die gängige Prozesse nicht nur beschleunigen, sondern auch robuster machen. Durch automatisierte Arbeitsabläufe, konsistente Datenqualität und verbesserte Fehlervermeidung wird die Produktivität spürbar erhöht und der Entwurfszyklus verkürzt. Die Lösung unterstützt Teams dabei, schneller auf Änderungswünsche zu reagieren, eine bessere Zusammenarbeit zu gewährleisten und Ressourcen effizienter einzusetzen. Insgesamt steigert NTI FOR INVENTOR den Mehrwert eines Konstruktionsworkflows, indem es die Arbeitsgeschwindigkeit erhöht, Routineaufgaben erledigt und die Datenqualität verbessert.

In diesem Beitrag stellen wir eine besondere Funktion vor, die den Konstruktionsprozess effizienter macht und so Zeit- sowie Kostenvorteile ermöglicht:

Stücklistenexport

Wie der Name schon sagt, exportiert die Funktion „Stücklistenexport” auf Knopfdruck diverse Listen aus einer Baugruppe heraus, z. B. im Excel-Format, für die weitere Verwendung in anderen Abteilungen Ihres Unternehmens.

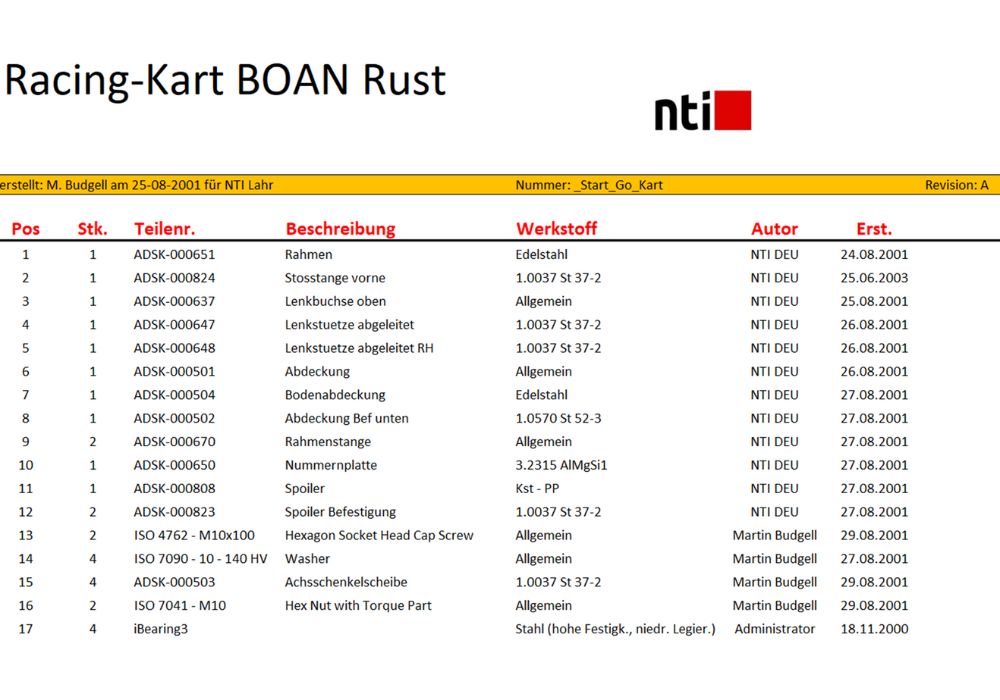

Aussehen und Zusammenstellung der Listen sind frei konfigurierbar. So können sowohl strukturierte Stücklisten als auch Listen aller Einzel- oder Blechteile erstellt werden.

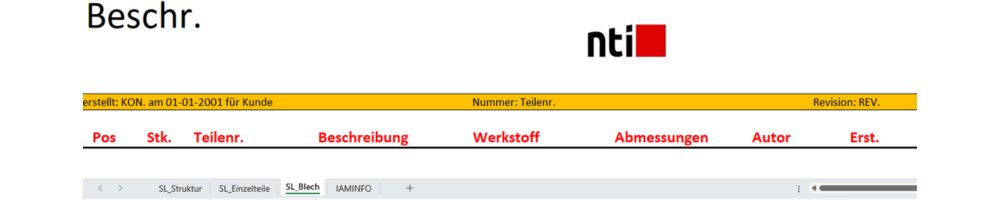

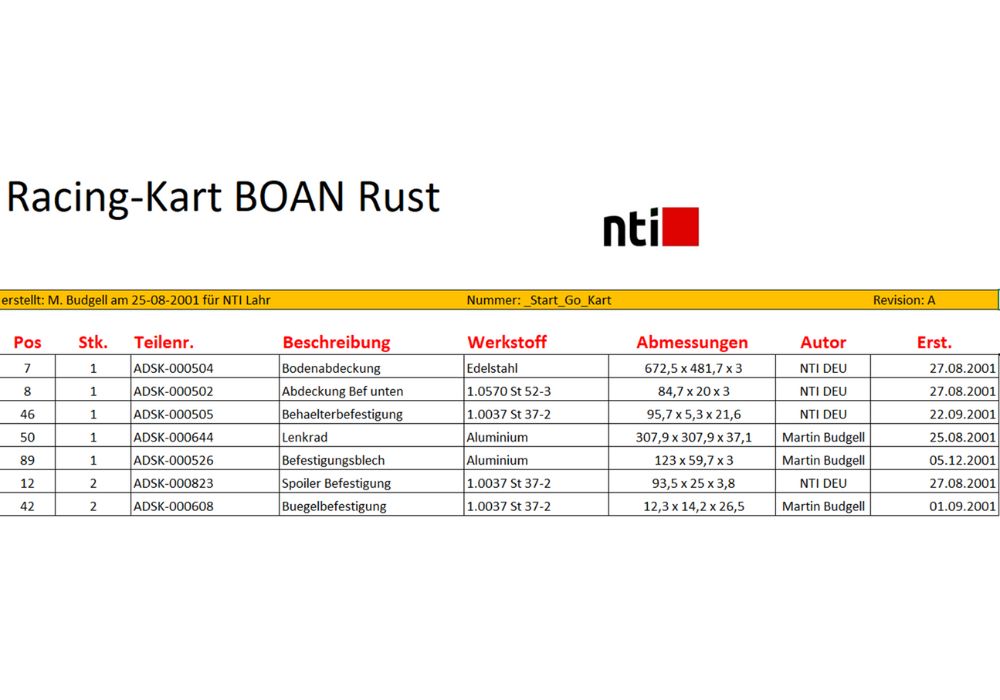

Die Vorlage für den Stücklisten-Export ist eine normale Excel-Datei, die Sie nach Ihren Anforderungen konfigurieren können. Auf den einzelnen Tabs sind die gewünschten unterschiedlichen Listenformen sowie ein zentraler Reiter mit allen Informationen der ausgewählten Baugruppe abgelegt.

Um ihre Excelvorlage nun aus Inventor heraus mit den passenden Stücklisten-Informationen zu füllen, starten Sie die Einstellungen von NTI FOR INVENTOR.

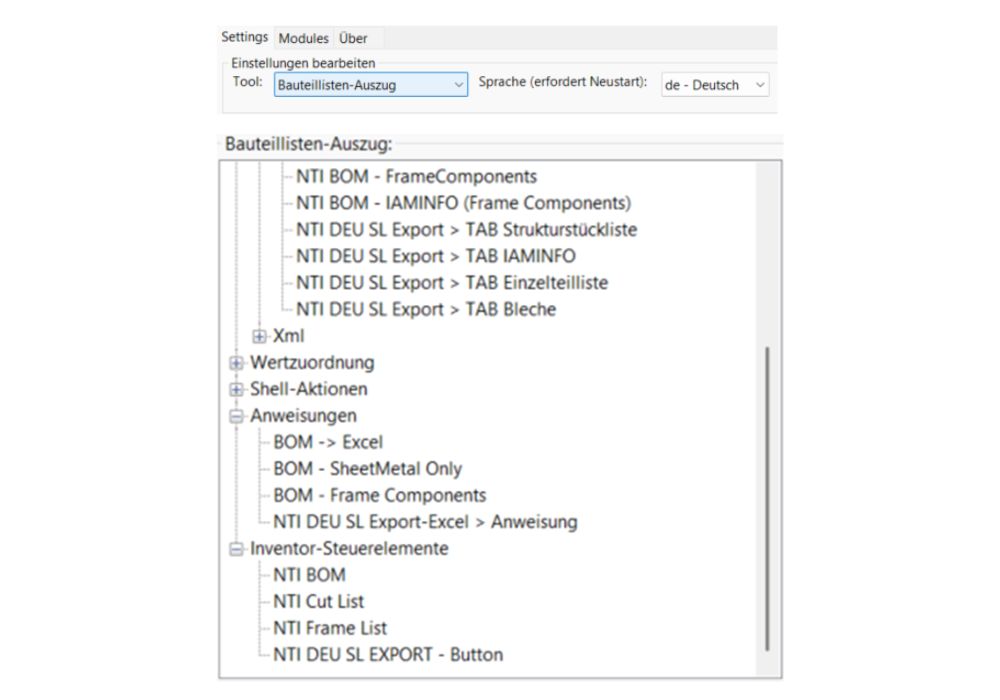

Das entsprechende Modul ist der „Bauteillisten-Auszug“.

Unser Tipp: Benennen Sie Ihre Anpassungen eindeutig und aussagekräftig. So können Sie die nötigen Verknüpfungen der einzelnen Rubriken jederzeit nachvollziehen.

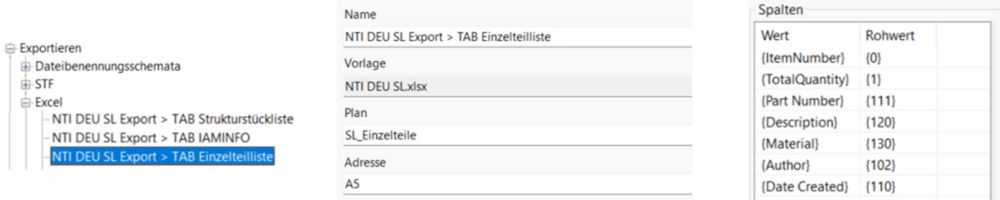

Basis des gesamten Moduls ist der Bereich „Exportieren ⟶ Excel“. Hier legen Sie den Namen der Exportfunktion fest, geben den Namen der Excel-Vorlage und des Excel-Tabblatts an und bestimmen, welche Inventoreigenschaften in welcher Reihenfolge exportiert werden sollen.

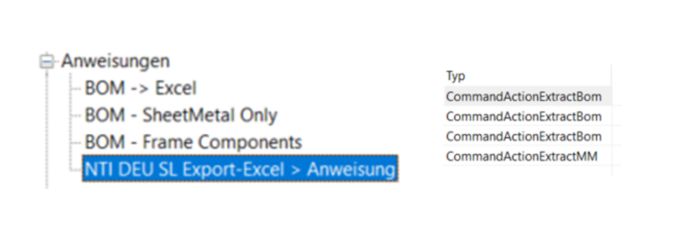

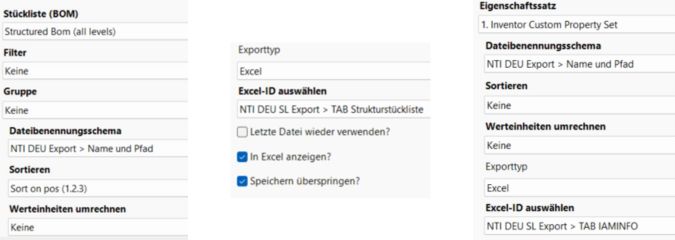

Die nächste Stufe der Konfiguration ist die Anweisung, also die Festlegung, wie die Informationen übertragen werden sollen.

So füllen Sie beispielsweise in vier aufeinanderfolgenden Aktionen die gewünschten Typen der Stücklisten aus und schließen abschließend die Baugruppen-Properties für die Gesamtübersicht.

Mit Ausnahme der ersten Aktion verwenden alle Aktionen immer die letzte Datei, um eine einzige Datei immer weiter aufzufüllen. Bei der letzten Aktion darf die Option „Speichern überspringen” natürlich nicht gesetzt werden.

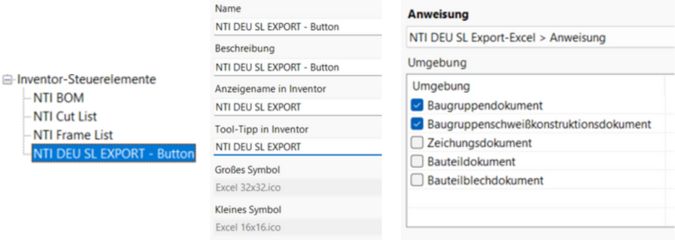

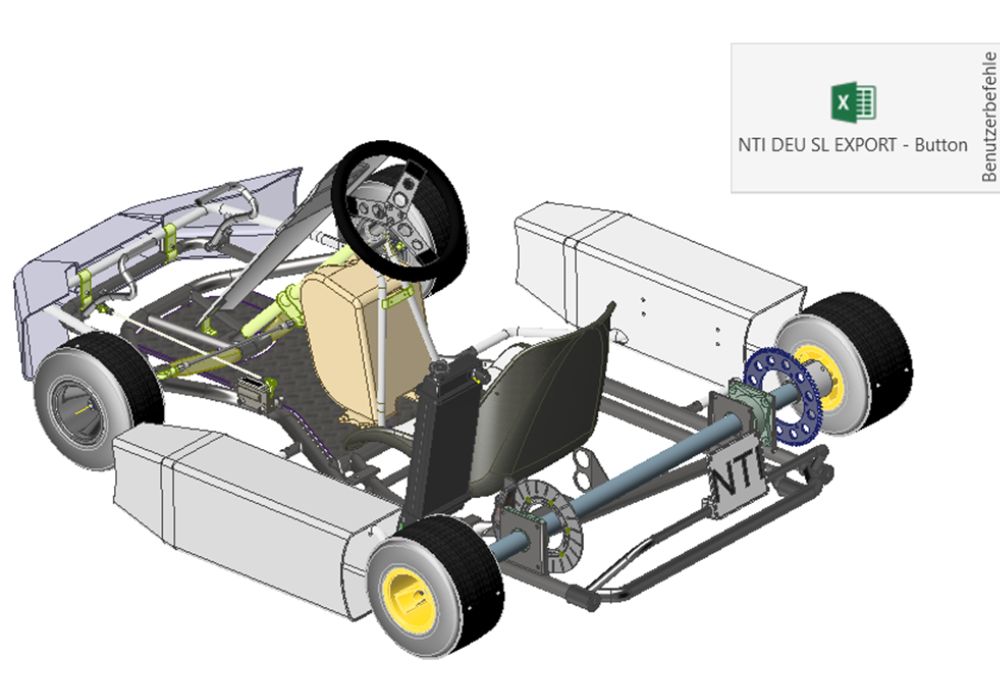

Abschließend definieren Sie ein Inventor-Steuerelement, also einen Button in Inventor. Hier greifen Sie auf die zuvor konfigurierte Anweisung zurück, weisen ein Windows-Icon zu und bestimmen, in welcher Umgebung von Inventor der Button auftauchen soll.

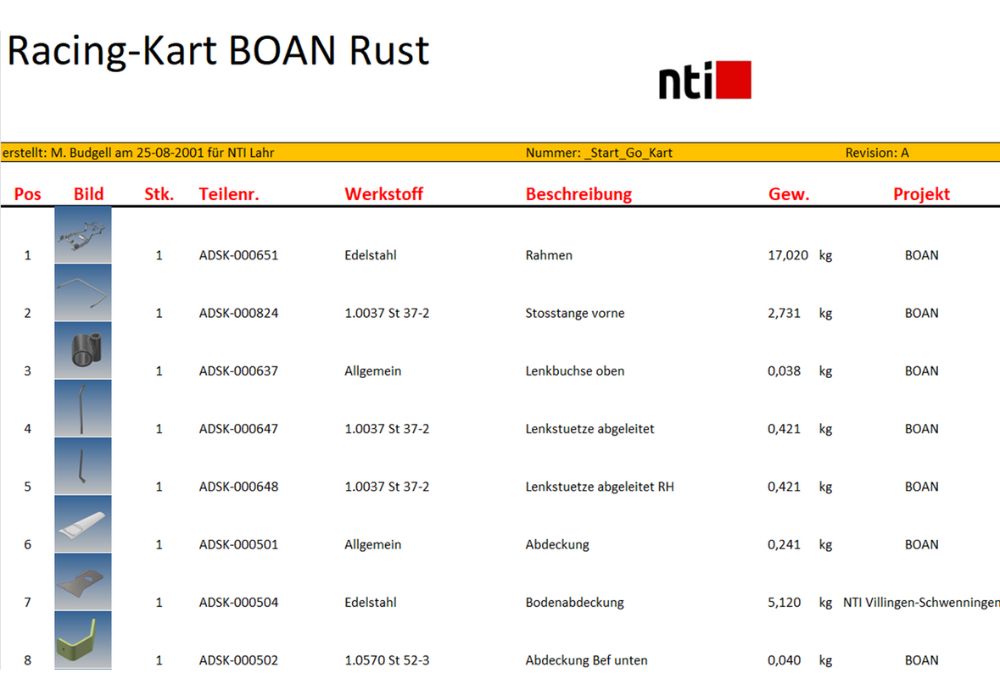

Ab jetzt sind Ihre Stücklisten-Exporte im Excel-Format in Sekundenschnelle erledigt. Alles ist vordefiniert und wird fehlerfrei zu jedem gewünschten Zeitpunkt für die weitere Verwendung Ihrer Daten abgelegt.

Vorteile des Exports von Stücklisten oder Teillisten in .xlsx/.xml/.csv

	Standardisierung: Erstellung einer konsistenten Stückliste aus einer unternehmensspezifischen Vorlage
	Anpassbare Ausgabe: Sie können das Format und den Inhalt der extrahierten Stücklisten anpassen, um spezifische Projektanforderungen zu erfüllen.
	Integration mit anderen Werkzeugen: Partlist Extract lässt sich nahtlos in andere NTI FOR INVENTOR Tools integrieren und verbessert so die Effizienz des gesamten Workflows.
	Datenkonsistenz: Die Funktion stellt sicher, dass die extrahierten Stücklisten konsistent mit den Baugruppendaten sind, wodurch das Fehlerrisiko reduziert und die Datengenauigkeit verbessert wird.
