We hebben grondig de tijd genomen voor een volkomen nieuwe GWW-CAD! Zo zijn we goed voorbereid op de toekomst. We hebben ook meteen de user interface in een modern jasje gestoken.

In dit blog neem ik je mee door de belangrijkste vernieuwingen en workflows. Er is het nodige te vertellen dus we gaan snel van start.

Installatie en activatie

Bij de installatie dien je GWW-CAD opnieuw te activeren. Bij het installatieproces doorloop je eenvoudig de stappen. Je hebt wel je activatiecode nodig. Heb je problemen met het opnieuw activeren? Onze supportdesk helpt je graag.

Introductie cloud workflow

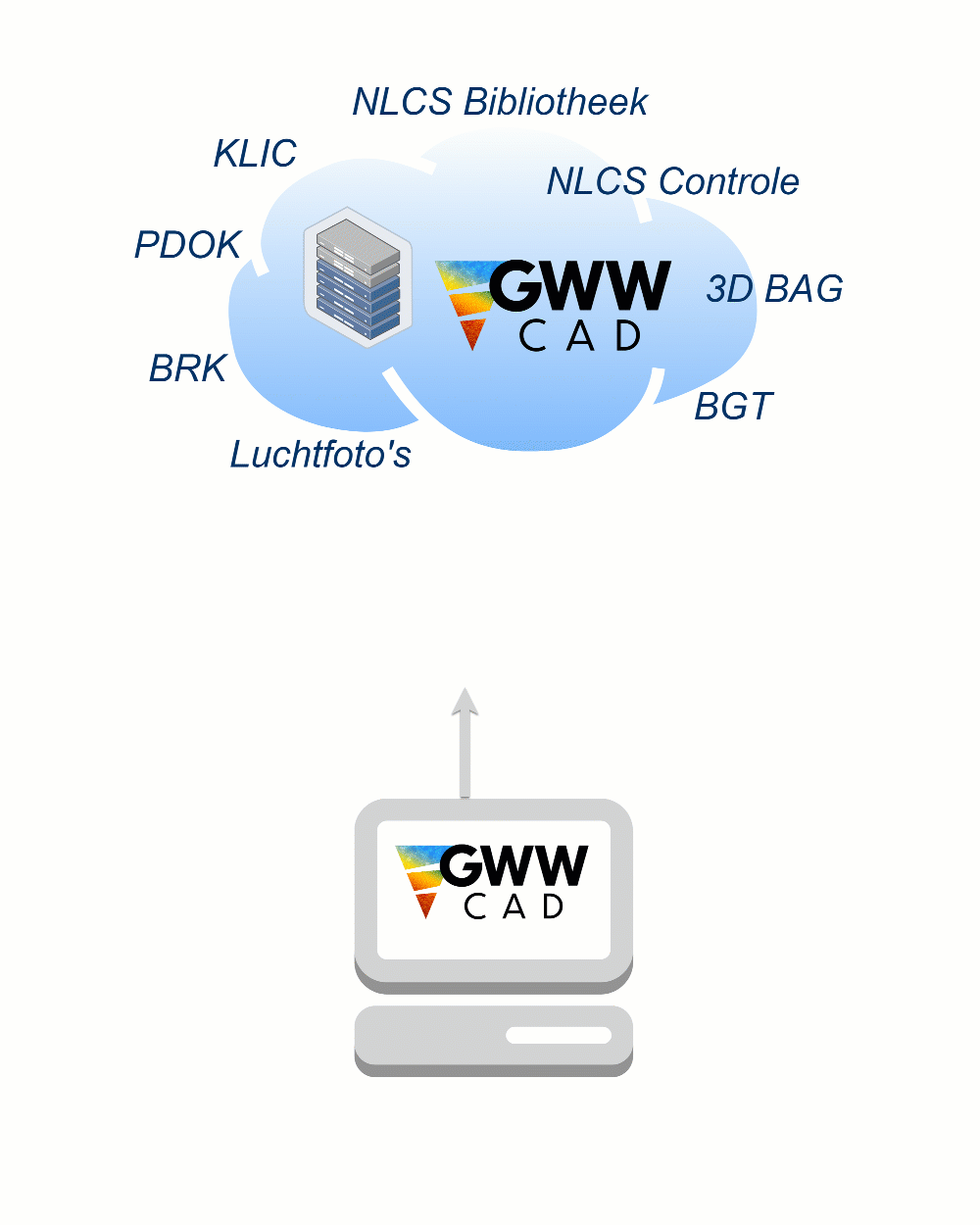

Onder de motorkap hebben we een cloudgedeelte toegevoegd. De communicatie tussen de GWW-CAD software en deze cloudomgeving biedt de nodige voordelen. Ik noem er aan aantal:

  1. Intensieve taken worden afgehandeld op de server zodat de gebruiker ongehinderd kan doorwerken.
  2. De NLCS 5.0-bibliotheek staat op de server. Zo er is één plek van de waarheid en alle clients (lokale installaties) communiceren met de centrale bibliotheek.
  3. Update installaties aan de GWW-CAD client blijven beperkt.
  4. Server updates vinden plaats zonder hinder voor de gebruiker.
  5. De GWW-CAD client is losgekoppeld van de NLCS 5.0-resources.
  6. De GWW-CAD server is klaar voor de toekomst om linked data te gaan gebruiken.
  7. Data die door de GWW-CAD server wordt afgehandeld:
  • PDOK (BRK, BGT en luchtfoto’s)
  • KLIC-meldingen verwerken
  • NLCS-bibliotheek en controles
  • 3D BAG (nieuw!)




AutoCAD Ribbon

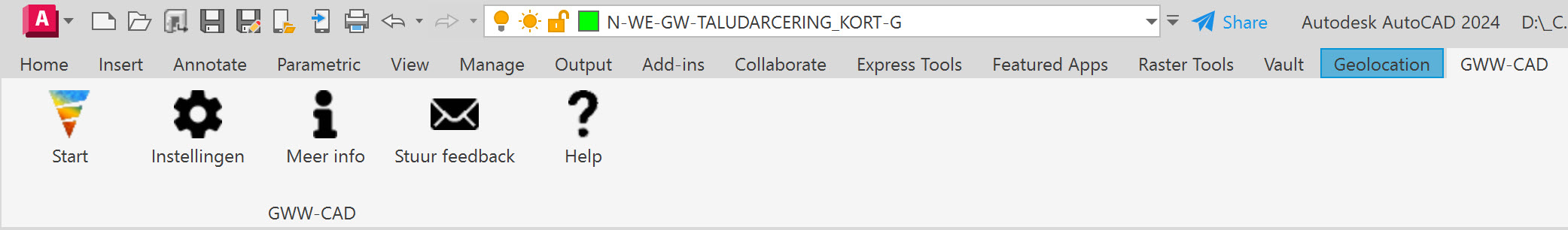

Vanaf deze versie hebben we de volgende onderdelen in de AutoCAD Ribbon ondergebracht:

  • Start: openen van de nieuwe GWW-CAD
  • Instellingen: alle GWW-CAD instellingen
  • Meer info: versie gegevens en activatie
  • Stuur feedback: functieverzoek en bug-rapportage sturen
  • Help: Instructie video’s

Taalinstelling van de UI

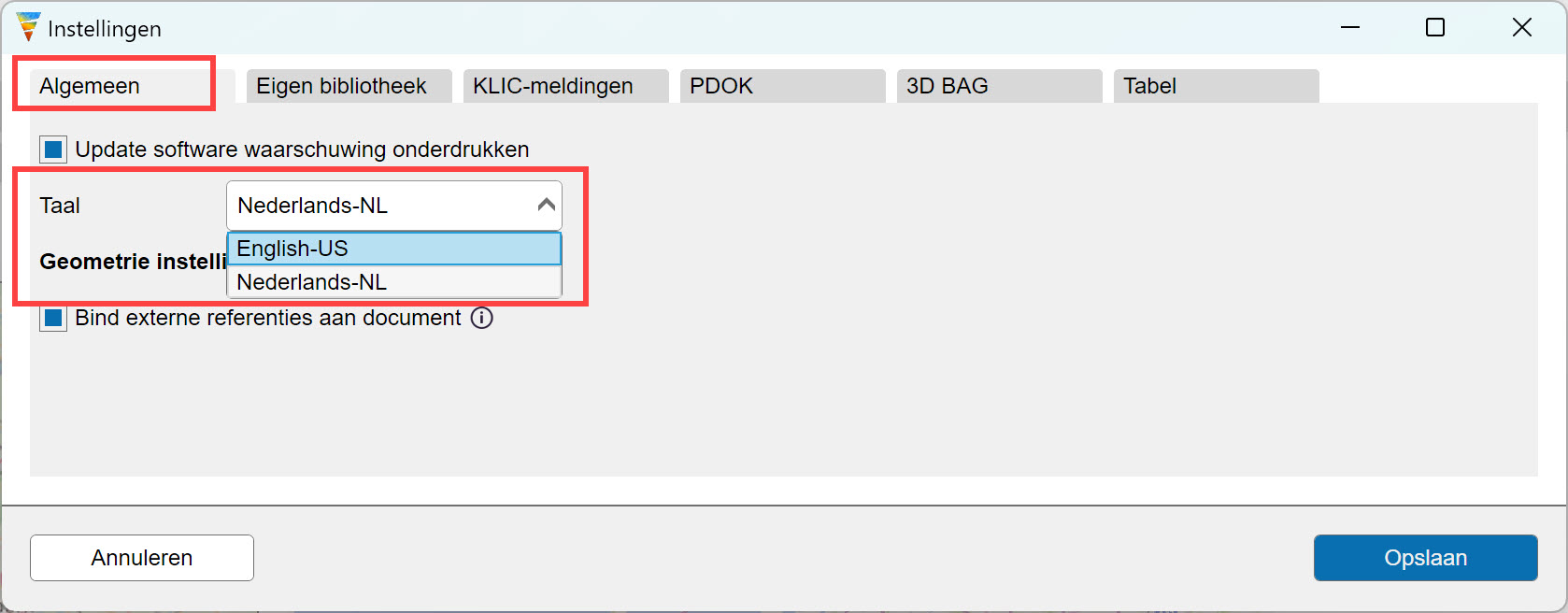

Een mooie nieuwe toevoeging is dat je vanaf nu GWW-CAD in de Engelse taal kunt zetten. Zo kunnen ook mensen die de Nederlandse taal niet spreken vanaf nu prima uit de voeten!




Nieuwe user interface

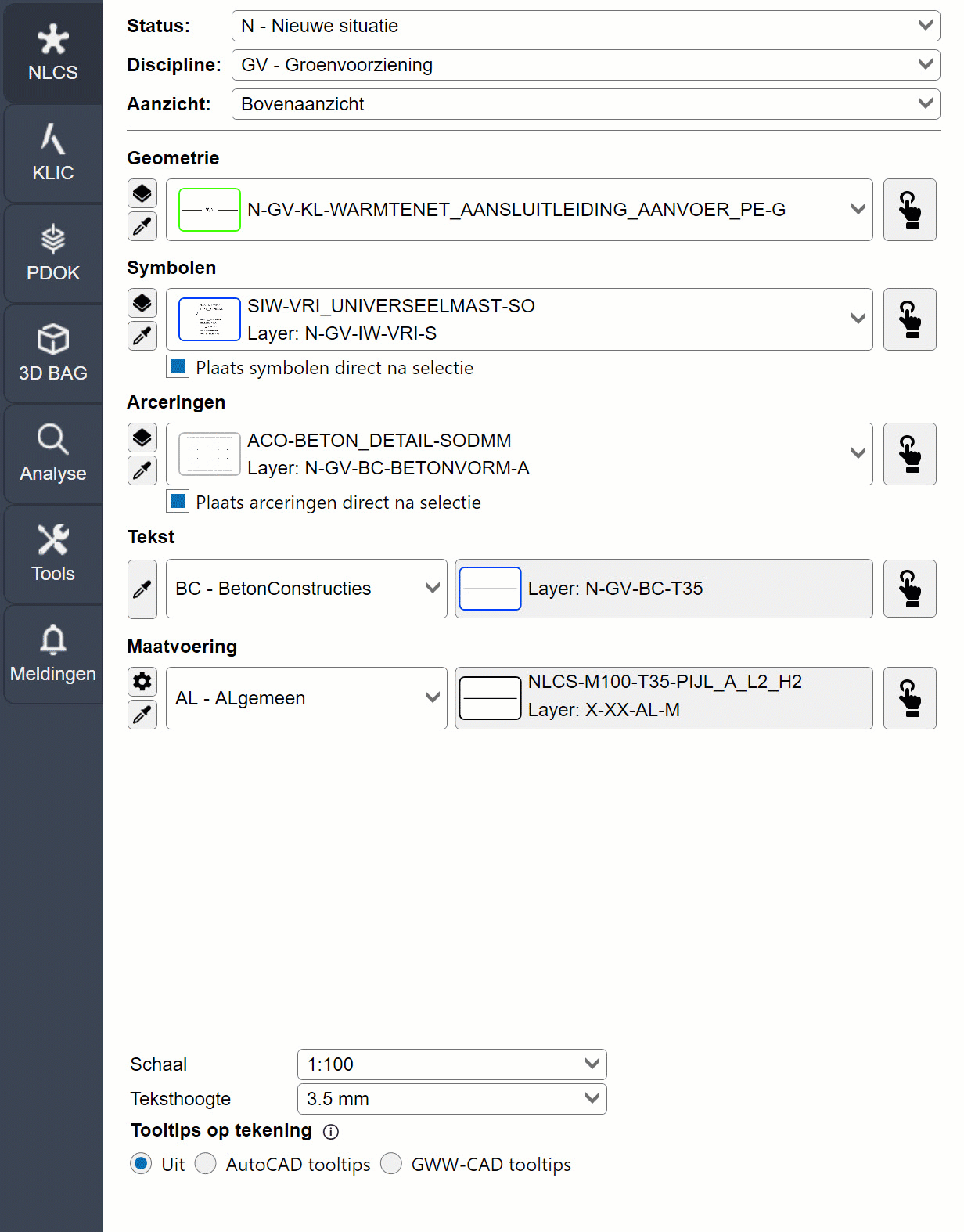

Een moderne nieuwe user interface biedt overzicht en gemak. De hoofdgroepen zijn duidelijk gerangschikt in een vertikale balk in een donkere kleur zoals de AutoCAD default.


NLCS: alle benodigde gereedschappen voor het NLCS-tekenwerk
KLIC: importeren van KLIC-meldingen
PDOK: importeren van BRK, BGT en luchtfoto’s
3D BAG: nieuwe functie importeren van 3D-gebouwen
Analyse: NLCS-controle, hoeveelheden en Legenda’s
Tools: Talud arceringen
Meldingen: Servertaken en downloadmeldingen

NLCS-tekenwerk

De nieuwe manier van navigeren door de NLCS-bibliotheek is makkelijker en overzichtelijker:


In de NLCS-bibliotheek is het vanaf nu alleen nog mogelijk om in hoofdgroepen te zoeken:


Het plaatsen van teksten en maatlijnen is sterk vereenvoudigd:

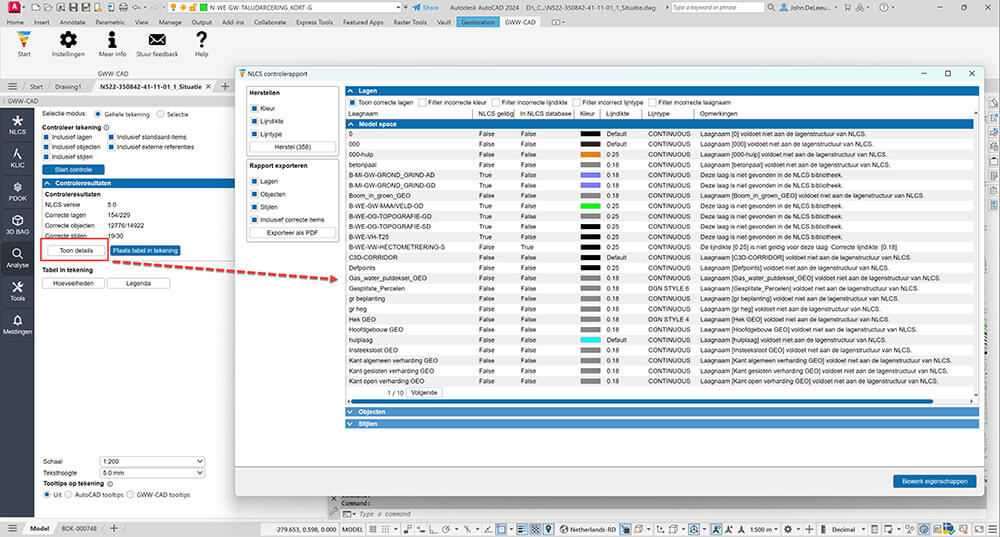

Een nieuwe NLCS-controle (onder de Analyse tab) biedt veel filteropties om makkelijker door de resultaten te gaan en daarbij sneller de foutieve layers en/of objecten te corrigeren.

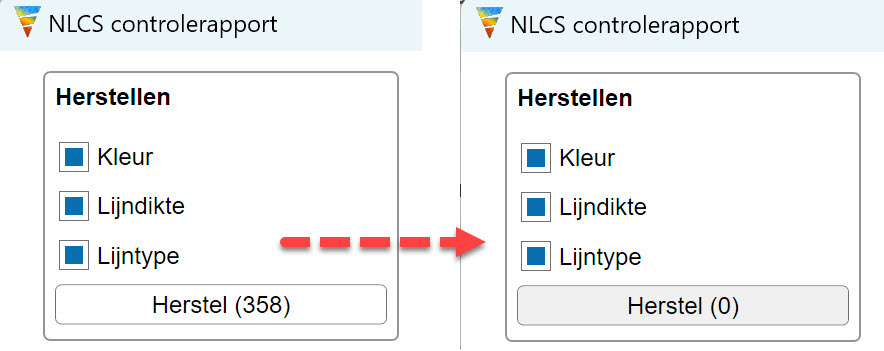

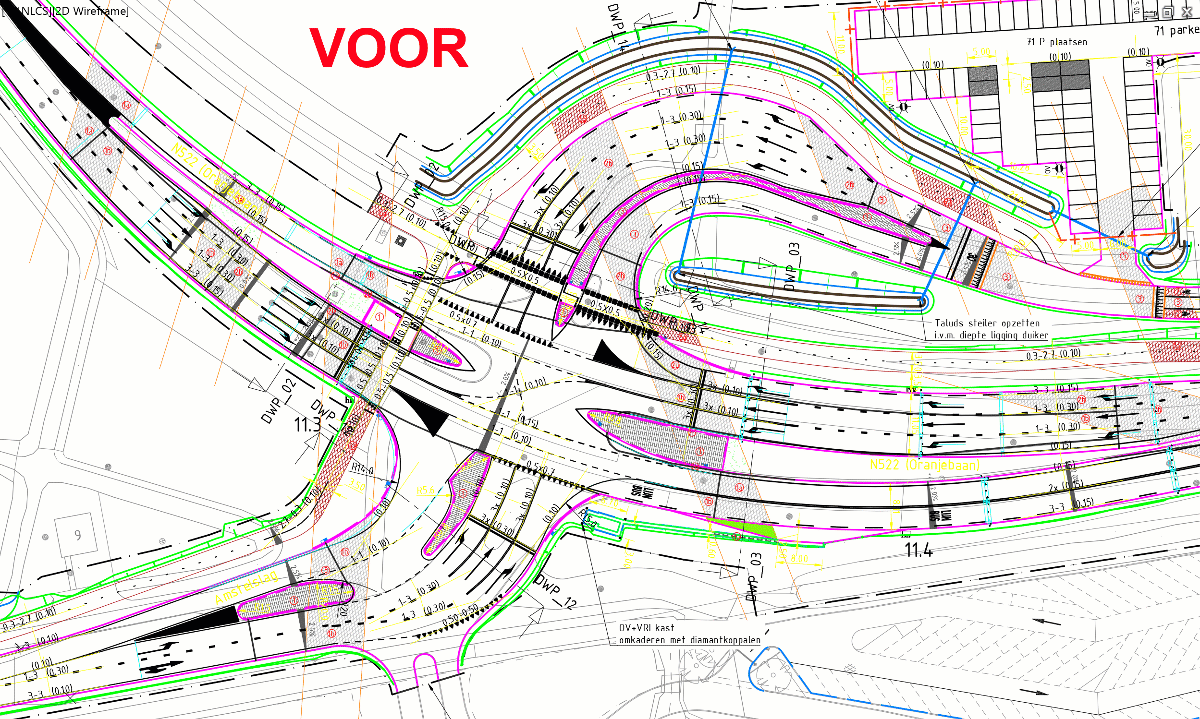

De ‘Herstel’ functie biedt alle mogelijkheden om bijvoorbeeld een NLCS 4.2-tekening om te zetten naar een NLCS 5.0-tekening:



TIP! Let op eventueel gelockte layers in je tekening waarbij de Herstelfunctie mogelijk niet de fouten kan herstellen!

KLIC-meldingen importeren

KLIC-meldingen worden via de GWW-CAD server omgezet naar NLCS-gebaseerde data. De omzetting gebeurt vrij snel en kan daarna worden gedownload. Natuurlijk heb je altijd de keuze uit de drie categorieën:

  1. Geometrie
  2. Maatvoering
  3. Annotaties

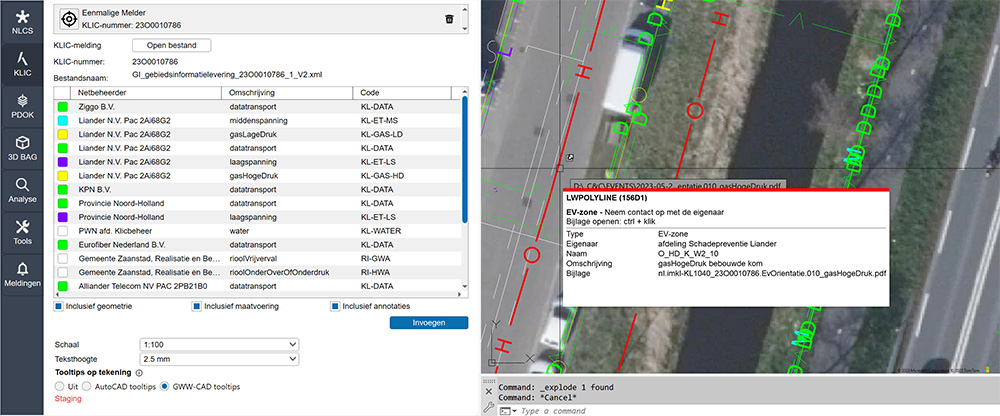

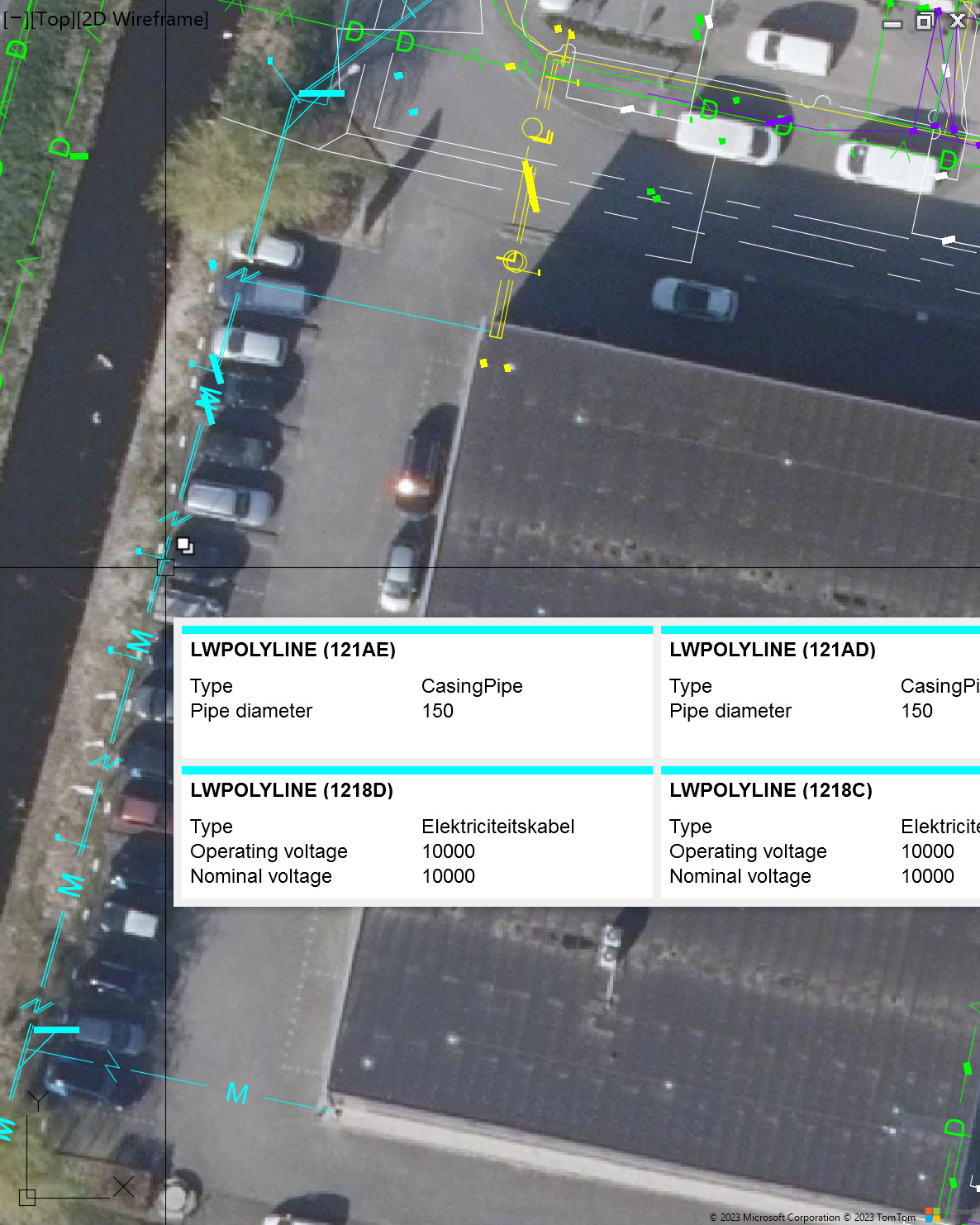

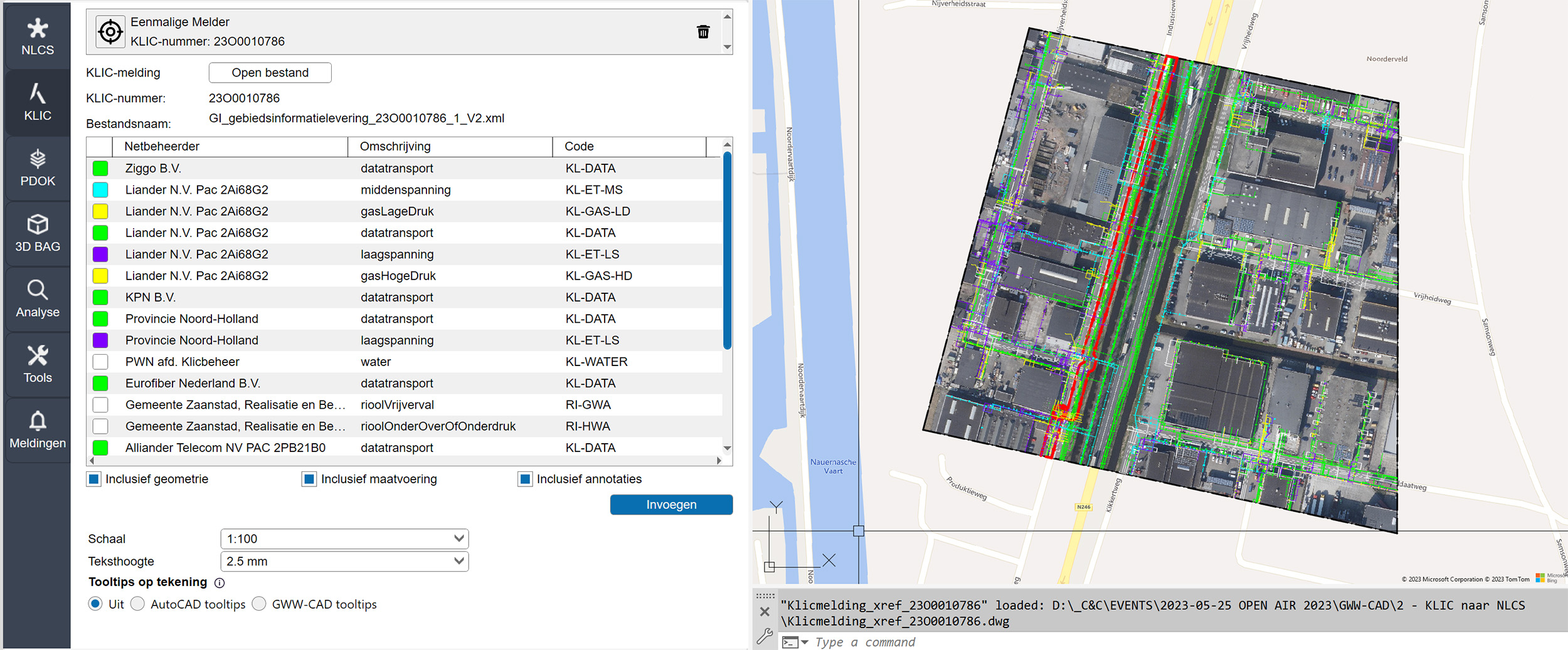

Met de vernieuwde GWW-CAD tooltips kun je daarna alle metadata bekijken in de KLIC-melding.


Hieronder vallen ook de EV-zones met directe hyperlink naar de EV brief (PDF):


PDOK-data importeren

Met de nieuw ingebouwde ‘OpenStreetMap’ locatiekaart vindt je snel een project adres en teken je direct een projectgebied uit. Door deze integratie wordt de hele workflow flink verkort en kun je snel beginnen met het ophalen van de juiste basisinformatie voor je projecten.


NAP-hoogtes inladen

Wat betreft de 3D NAP-hoogtes worden de losse, enkele punten direct door de GWW-CAD client gegenereerd en de gebieden met 3D NAP-hoogtes op de GWW-CAD server.

3D BAG (nieuw!)

De 3D BAG is een up-to-date landsdekkende open dataset met 3D-gebouwmodellen van Nederland. De 3D-gebouwen worden in GWW-CAD gedownload in de hoogste kwaliteit: LoD 2.2. Hierbij zijn uitbouwen en dakkapellen zichtbaar met natuurlijk ook de dakvormen. De daken en gevels van de gebouwen zijn naar wens een eigen kleur te geven in de instellingen van GWW-CAD.

De 3D-gebouwen zijn ook te gebruiken in andere applicaties zoals InfraWorks, Revit en Navisworks. Bij inbreidingslocaties in stedelijke gebieden is het grote voordeel dat in AutoCAD gebouwen verwijderd kunnen worden om plaats te maken voor het nieuwe ontwerp.

Conclusie

Met de nieuwe GWW-CAD ben jij weer helemaal bij met de nieuwe mogelijkheden. Heb je vragen? Of wil je GWW-CAD 30 dagen gratis proberen? Dat kan! Neem contact met ons op.
