3D Model Inspector

Professionelle 3D-Modellprüfung leicht gemacht!

Experten kontaktieren



Modellprüfung für Autodesk Inventor

3D Model Inspector ist eine Software zur genauen und effizienten 3D-Modellprüfung und Fehleranalyse in Autodesk Inventor. Mit dieser innovativen Software können Sie 3D-Modelle präzise prüfen, Fehler erkennen und die Qualität Ihrer Modelle maximieren.

Warum 3D Model Inspector?

Präzise Fehlererkennung

Erkennen Sie selbst die kleinsten Fehler und Unregelmäßigkeiten in Ihren 3D-Modellen. Verlassen Sie sich auf eine präzise Analyse, um höchste Qualität zu gewährleisten.

Schnell und Effizient

Sparen Sie Zeit und Ressourcen mit 3D Model Inspector. Prüfen Sie Ihre 3D-Modelle in Rekordzeit und optimieren Sie Ihren Workflow.

Benutzerfreundliche Oberfläche

Dank der intuitiven Benutzeroberfläche können Sie 3D-Modelle einfach und umkompliziert prüfen.



Prüfwerkzeug für Autodesk Inventor

Der 3D Model Inspector ist mit allen aktuellen Versionen von Autodesk Inventor kompatibel und ist ein wichtiges Prüfwerkzeug für Unternehmen, die sicherstellen wollen, dass ihre 3D-Modelle auch bei einer großen Anzahl von Konstrukteuren und Entwicklern immer den gleichen hohen Standards in Bezug auf Struktur und Aufbau entsprechen. Um dies zu gewährleisten, ist es notwendig, im Vorfeld klare Standards zu definieren, beispielsweise in Form von CAD-Richtlinien oder einem Konstruktionshandbuch.

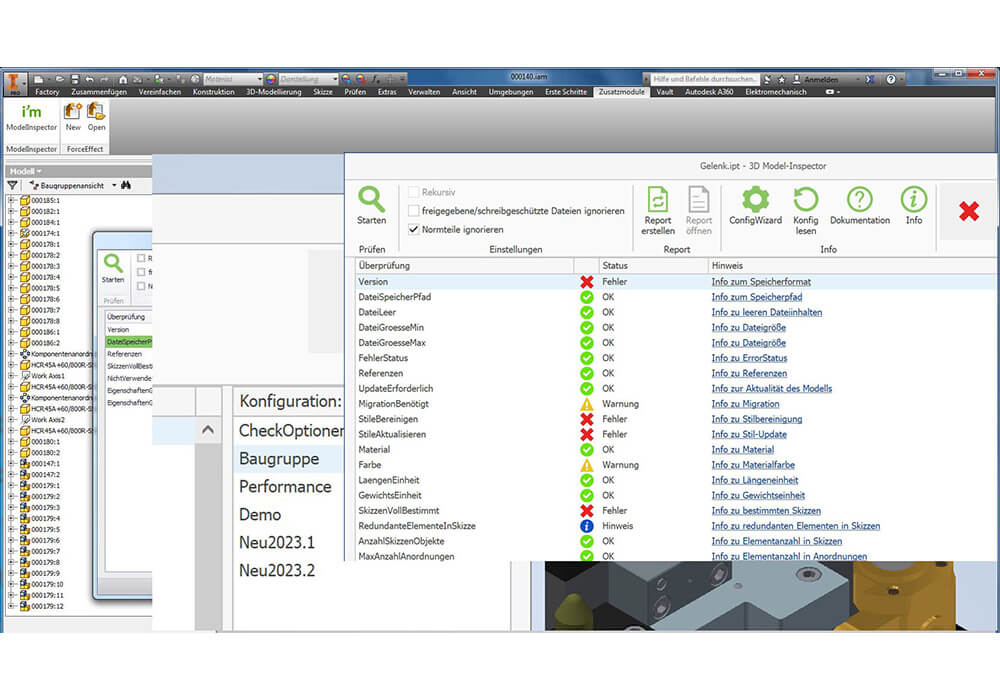

Funktionen im 3D Modell Inspector

  • Überprüfung von Add-Ins: Überprüfung der derzeit bearbeiteten Inventor-Modelle, einschließlich sämtlicher zugehöriger Komponenten und Unterstrukturen.
  • Standalone: Überprüfung vollständiger Inventor-Projekte und größerer Datenmengen im Barchbetrieb.
  • Anbindung Autodesk Vault: Nahtlose Integration mit Autodesk Vault - ebenso in Kombination mit JobServer.
  • Ressourcen: Überprüfung von Ressourcen in Zeichnungen, wie beispielsweise genutzte Schriftköpfe, Textstile und Bemaßungsstile.
  • Strukturprüfung: Überprüfung von Strukturen und Arbeitstechniken, wie etwa nicht bestimmte Skizzen, inkonsistente Abhängigkeiten, Adaptivität, offene Freiheitsgrade, nicht aufgelöste Referenzen, Bauteil-Fixierung, sowie Anwendung von Rundungen und Fasen.
  • Prüfverhalten: Prüfung mit der Möglichkeit zur rekursiven/nicht-rekursiven Analyse, inklusive optionaler Bewertung von Normteilen sowie bereits freigegebenen Komponenten und Bibliotheksteilen.
  • Klassifizierung: Kategorisierung der Prüfergebnisse, wie zum Beispiel die Entscheidung, ob Abweichungen als Fehler betrachtet werden sollen oder lediglich als Warnung/Hinweis ausgegeben werden.
  • Prüfumfang: Festlegung des Prüfumfangs durch eine anpassbare und umschaltbare Konfigurationsdatei.
  • Infodialog: Infodialog für schnelle Fehlerstatusinformationen und detaillierte, strukturierte Fehlerberichte.
  • iProperties: Überprüfung von nicht ausgefüllten iProperties, Abgleich von Property-Werten mit vorgegebenen zulässigen Werten und Kontrolle benutzerdefinierter iProperties.

Jetzt kostenlos testen!

Möchten Sie den 3D Model Inspector kostenlos ausprobieren? Kein Problem! Wir bieten Ihnen eine kostenlose Testversion an, damit Sie sich selbst von den Vorteilen des 3D Model Inspector überzeugen können. Füllen Sie einfach das Kontaktformular aus oder rufen Sie uns an, unser Team steht Ihnen gerne zur Verfügung.

Kontaktieren Sie uns

Sie haben noch Fragen?

Kontaktieren Sie uns, gerne beraten wir Sie zum Thema 3D Model Inspector
