Automatisierte Baugrubenerstellung aus Revit-Modellen
September 2025In einem Entwicklungsprojekt entstand das PlugIn „Erdarbeiten“ – eine automatisierte Lösung zur Baugrubenerstellung in Autodesk Civil 3D.
Entwicklung eines PlugIns für Autodesk Civil 3D
Mit dem PlugIn „Erdarbeiten“ haben wir gemeinsam mit einem Kunden eine praxisnahe Lösung für Autodesk Civil 3D entwickelt.
Unsere Entwicklerteams bei NTI setzen regelmäßig kundenspezifische Anforderungen um und entwickeln passgenaue Erweiterungen, die sich nahtlos in bestehende Planungsprozesse integrieren lassen.
Die Aufgabenstellung: Automatisierte Baugrubenerstellung
Ziel des PlugIns war es, Baugruben automatisch aus einem Revit-Modell zu generieren – und dabei sowohl Flexibilität als auch Präzision zu gewährleisten. Das Revit-Modell lieferte die Grundlage, da es sämtliche Fundamente enthielt, die wiederum Ausgangspunkt für die Baugruben sind.
Die besondere Herausforderung: Fundamente mit unterschiedlichen Höhen mussten berücksichtigt und logisch gruppiert werden. Zudem sollte das Tool in der Lage sein, eng aneinander liegende Fundamente zu clustern, um daraus zusammenhängende Baugruben zu erzeugen.
Funktionsübersicht: Intelligente Geometrie trifft Benutzerfreundlichkeit
Das PlugIn „Erdarbeiten“ basiert vollständig auf geometrischen, automatisch ablaufenden Berechnungen. Dabei wurden sämtliche Funktionen speziell für diesen Anwendungsfall konzipiert, ohne auf externe Bibliotheken zurückzugreifen.
Zu den zentralen Funktionen gehören:

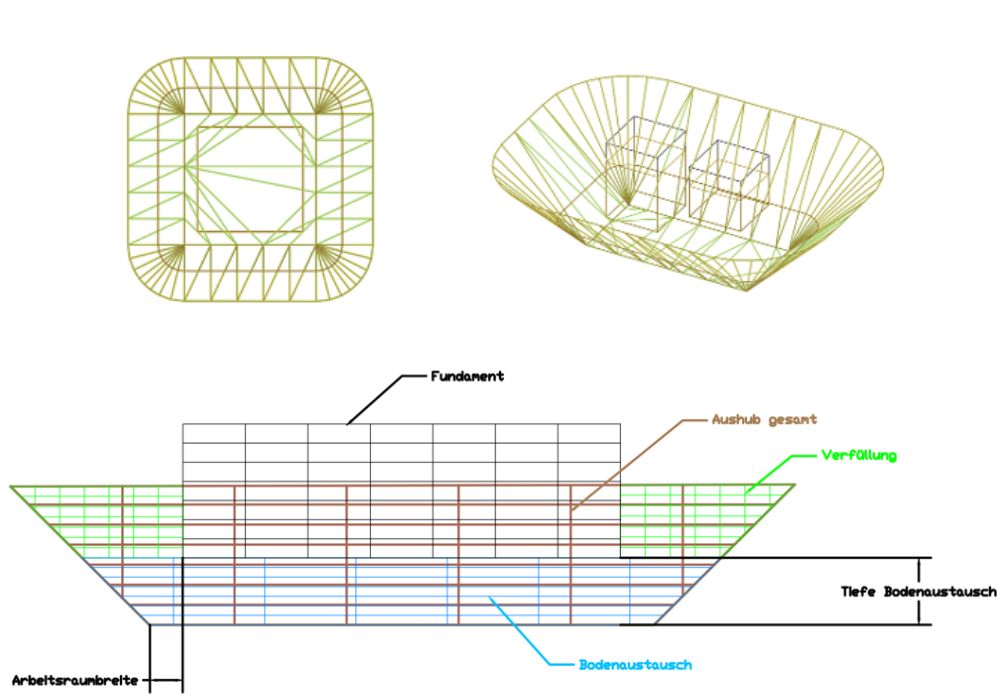

- Automatische Aushubberechnung: basierend auf benutzerdefinierten Parametern wie Arbeitsraumbreite und Böschungsneigung wird der Aushub präzise berechnet
- Clustering von Fundamenten
- Automatisch: Fundamente werden abhängig von einem minimalen Abstand zu Gruppen zusammengefasst.
- Manuell: Alternativ können Gruppen vorab über Polylinien definiert werden, was zusätzliche Kontrolle ermöglicht.
Diese intelligente Kombination aus Automatisierung und Flexibilität macht das PlugIn besonders leistungsfähig für anspruchsvolle Baugrubenplanungen.
Ergebnis & Ausgabe - auswertbare, strukturierte Daten direkt in Civil 3D
Die wichtigsten Ergebnisse im Überblick:
Erzeugung von Civil 3D-Objekten, inklusive Baugruben-Geometrien
Automatisch generiertes Aushubs-DGM (digitale Geländemodelle)
Volumenberechnung mit PropertySets für: Aushub, Bodenaustausch & Verfüllung
Zusätzlich wird ein detaillierter Mengenbericht im HTML-Format ausgegeben, der die berechneten Volumina übersichtlich darstellt.
Neben der visuellen und mengenmäßigen Darstellung in Civil 3D können die erzeugten Körper auch im IFC- oder CPIXML-Format exportiert werden. Bereits bei der Erstellung erhalten diese Objekte erweiterte Eigenschaftensätze, was eine nahtlose Weiterverarbeitung in BIM-Prozessen ermöglicht.
