Ventilationsprojektering uden overraskelser i Bravida
marts 2024MagiCAD er markedets stærkeste løsning til projektering af bygningsinstallationer; herunder bl.a. ventilation. Læs med her, når Bravida fortæller, hvordan de benytter det i dagligdagen, og hvilke fordele det giver dem med henblik på at skabe virkelighedstro projektering.
Udfordring
Hvordan arbejder Bravida med projektering af ventilation – uden, at der opstår pludselige overraskelser?
Løsning
I Bravida bruger de MagiCAD på en Revit-platform i den daglige projektering.
Resultat
”Med MagiCAD kan vi projektere i bund og være på forkant. Det er en fordel under projekteringen, og når der skal bygges.”
Optimal ventilationsprojektering uden overraskelser.
Overskriften siger kort og godt alt om, hvordan de i Bravida formår at arbejde med ventilationsprojektering uden at havne med håret i postkassen. Det gælder både på det nye domicil i Brabrand ved Aarhus. Men også generelt på andre projekter.
Og netop ventilationsprojektering kender Anette Hald alt til, som har arbejdet inden for dette felt i mere end 25 år. I dag ved Bravida som projektassistent, hvor hun tegner alle føringsveje til ventilation fra bunden af.
At arbejde med ventilationsprojektering er krævende, og der skal teknisk snilde og indsigt til for at få enderne til at mødes.
Hvem kan du møde i artiklen?
Anette Hald er projektassistent hos Bravida Danmark A/S og har mere end 25-års erfaring med ventilationsprojektering.
Selvom det i dag er muligt at få teknisk dokumentation på de fleste komponenter i et ventilationsanlæg, opstår der alligevel mange problemstillinger løbende:
For hvad sker der, når anlæggene skal bygges? Passer og fungerer komponenterne sammen? Kan det hele være, hvor det var planlagt? Er det muligt at indfri de mange krav til projekteringen – herunder de tværfaglige? Og hvad med krav til projektkvalitet for optimal opførelse af anlæggene?
Spørgsmålene er mange. Og kompleksiteten stor.
MagiCAD = sparet tid, bedre kvalitet og færre fejl
Anette tegner ventilationskanaler udelukkende i MagiCAD – og det har hun gjort siden, at løsningen ramte markedet.
”Mit primære fokus er at projektere og dimensionere ventilationsanlæg i MagiCAD, men også at understøtte projektlederne, bestille kanalerne og have kontakt til montørerne i udførelsesfasen på byggepladsen, som sætter anlæggene op,” fortæller Anette.
Om det omhandler at projektere Bravidas eget domicil, et industriprojekt eller fx et større hospitalsprojekt er udgangspunktet altid det samme: For Anette gælder det om at være med så tidligt i forløbet som muligt.

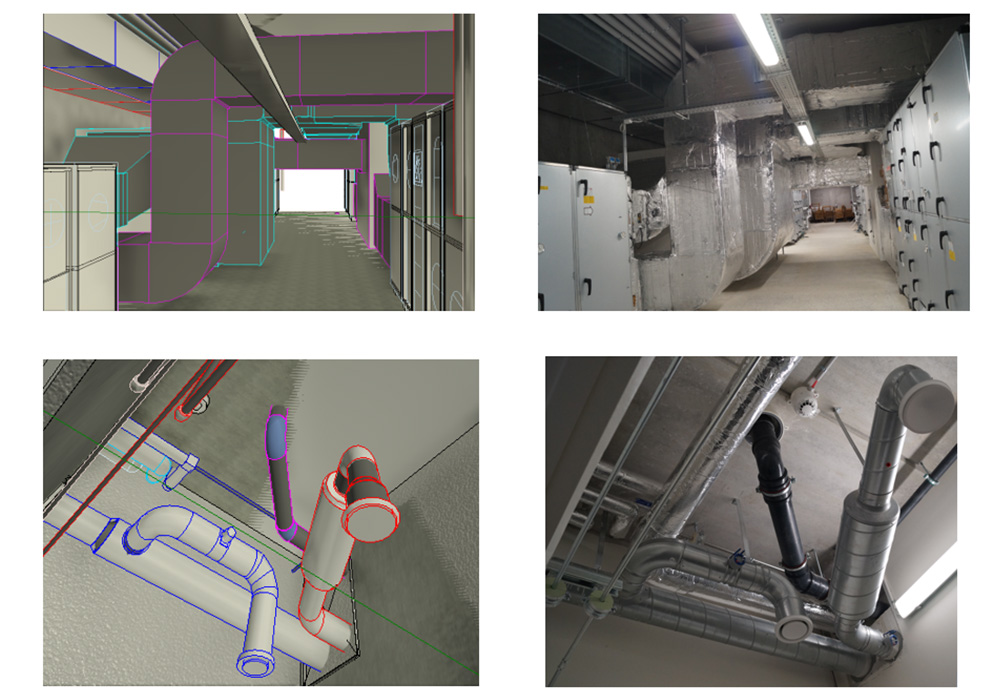

For som hun forklarer, handler det om at have god forståelse for helheden og sikre, at projekterne kan udføres i den virkelige verden – og ikke bare på skærmen. ”For kan det rent faktisk sættes op? Er der respektafstand nok? Passer komponenterne sammen?”
”Det er vigtigt at være på forkant med de udfordringer, der kan opstå. Og det kan vi kun gøre ved at være så tidligt med i forløbet som muligt, så vi kan rette til i tide. Og her er MagiCAD et solidt værktøj i projekteringsfasen, som har stor betydning for det forarbejde, vi gør i projekteringen,” uddyber Anette.
For ventilationsprojektering er ikke bare plug-and-play. I ni ud af 10 tilfælde, er der altid lige noget, der skal justeres.
Hvad er "SEL-værdi"
SEL-værdien er defineret som det energiforbrug, der medgår til at transportere én luftenhed fra indtag til afkast).

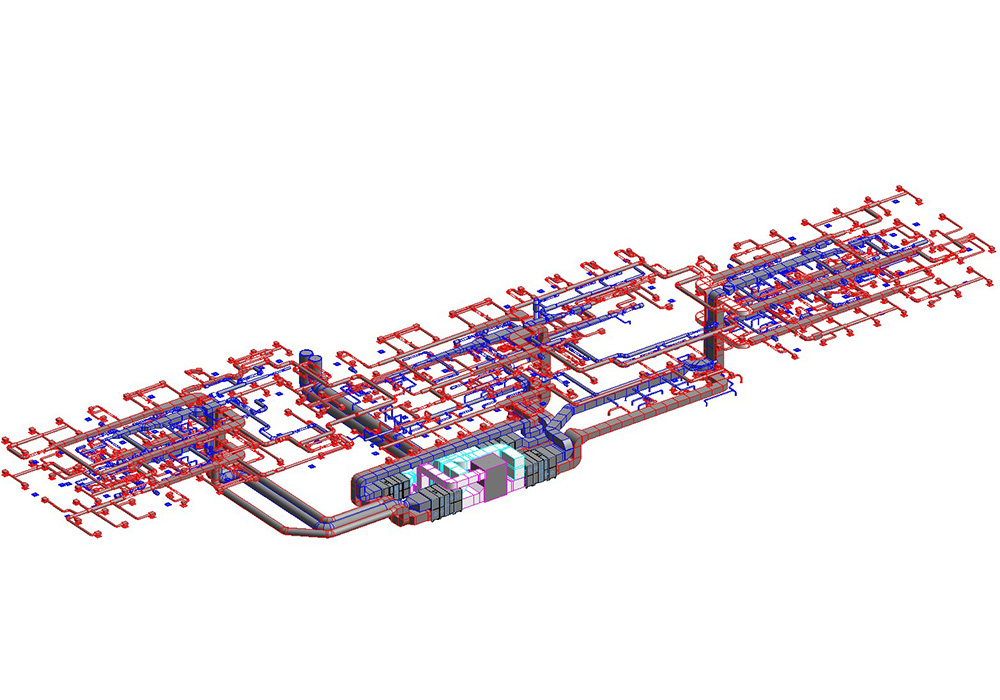

Når 2 km kanaler, 230 lyddæmpere og 459 armaturer skal projekteres
Højt til loftet. Gode materialer. Og en fremragende luftkvalitet!
I det nye domicil i Brabrand har Bravida prioriteret et godt indeklima. Og det har projektering i MagiCAD været medvirkende til at sikre.
I dag dækker de fem ventilationsanlæg med integrerede kølemaskiner, med en samlet luftmængde på omkring 60.000 m3/h, godt og vel 5.000 m2 højloftet kontorlokaler fordelt på to etager med tilhørende anretterkøkken og kantine samt et lager.
For indfrielse af en lang række krav som fx varmegenvindingsgrad på minimum 80 % (tør), virkningsgrad på vekslerne i henhold til DS447 og EN 308 samt en SEL-værdi på max 1,8 J/m3, er der mange faktorer at tage højde for.
Da en lav SEL-værdi og et lavt støjniveau bl.a. kræver større kanaler, og pladsen til de tekniske installationer oftest er begrænset, er det vigtigt at projektere virkelighedstro og bygbart for at komme sikkert i mål. Og her vil beregningerne i projekteringen give en god indikation af bl.a. støjniveau i lokalerne osv.
Og det er netop dét, der gør MagiCAD til et helt unikt produkt. ”Vi kan projektere i bund og være på forkant af de problemstillinger, der kan opstå. Vi kan dimensionere, indregulere og beregne støj i ventilationsanlæggene. Det betyder, vi hurtigt har et kvalificeret overblik over projekteringen – og vi kan sikre, at det efterfølgende kan bygges, og at der er den nødvendige plads,” uddyber Anette.
At sikre det grønne aftryk med bl.a. MagiCAD
Ifølge Anette er der ingen tvivl: MagiCAD er den bedste løsning til Bravidas behov, som ingen andre løsninger kan konkurrere med. Og det er ikke de enkelte funktioner, men helheden i løsningen, der gør forskellen; herunder muligheden for bl.a. at generere bestillingslister og lave tryktabsberegninger.
Samtidig er flere af funktionerne i MagiCAD tilpasset danske ønsker til funktionalitet. For Bravida har, sammen med en række andre danske virksomheder, været med til at definere en lang række funktioner i MagiCAD. Resultatet er til at få øje på – også i Bravidas projektering af det nye domicil, hvor man konsekvent også har tænkt i de rigtige baner i forhold til bl.a. arbejdsmiljø, energieffektivitet og ikke mindst bæredygtighed.
Det betyder, at dimensioneringen af Bravidas hovedsæde er både gennemtænkt og -beregnet for at opnå bedst mulig energieffektivitet, men også for at skabe det bedst mulige arbejdsmiljø ved at undgå støj, træk mm., som også bevirker, at bygningen er DGNB-certificeret, som er en bæredygtig certificeringsordning målrettet byggeriet, hvor MagiCAD også spiller en væsentlig rolle:
”Fra et bæredygtighedsperspektiv er MagiCAD også medvirkende til, at vi mindsker materialespild, da beregningerne præcist viser det omfang af materialer, vi har behov for,” slutter Anette.
