Halverte monteringstiden på IKEA sitt nye lager
mai 2024Med tilpasset programvareløsning fra løsningsleverandør NTI, effektiv prosjektering utført av Norconsult og prefabrikerte rør fra Polen, har Kristiansand Rør & Ventilasjon (KRV) laget og montert et avansert sprinkleranlegg på rekordtid. Vi slo av en prat med involverte nøkkelpersoner for å høre om de kan anbefale andre byggherrer å gjøre det samme.
Utfordring
Tradisjonelle metoder for installasjon og prosjektering av rør og sprinkelsystemer kan være tidkrevende og lite effektivt.
Løsning
Løsningen har vært å bruke mer tid på prosjekteringen ved hjelp av NTI PIPEPREFAB og NTI FOR REVIT, dette har gjort at KRV har klart å lage og montere et mer avansert sprinkleranlegg på IKEA sitt nye varelager.
Resultat
Løsningen har fasilitert for mer automatisert og gjennomførbar prosjektering, samt en halvering av monteringstiden sammenlignet med manuelle metoder, helt uten kapp og spill til stor fordel for miljøet.
IKEAs mål er å distribuere mer enn to millioner pakker i året og sørge for at fire av fem norske kunder mottar sine bestilte varer innen 48 timer. For å få til dette, bygges det et pakkelager som er opp til 30 meter høyt og dekker en flate på over 43 000 kvadratmeter på Vestby i Akershus.
Monterer dobbelt så raskt
– Med prefabrikerte rør og tilnærmet perfekte arbeidstegninger og korresponderende merking av de respektive komponentene, har vi montert dobbelt så raskt som vi ville gjort om alt skulle foregått manuelt. Og det helt uten søl og kapp. Jeg er rimelig sikker på at prefabrikasjon på et nivå som dette, hever både bruks- og markedsverdien for enhver byggherre som benytter seg av metodikken, sier daglig leder Gunnar Løken i KRV, entreprenørselskapet som har stått for innkjøp og installering av sprinkelanlegget.

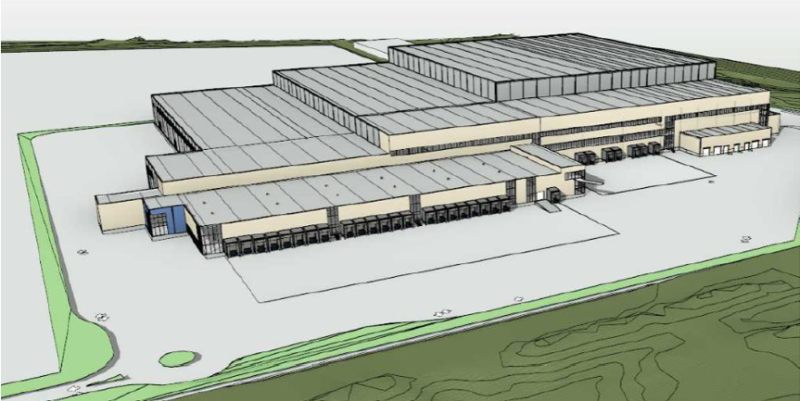

Bildet illustrerer Ikeas nye varelager i Vestby. FOTO: IKEA
Mål om å prefabrikkere alt
På et pakkelager av i dag - der varer, esker og paller pakkes i krympefolie, bobleplast, skumgummi og flamingokuler - stilles strenge brannkrav. Hvor strikte avhenger blant annet av stablingshøyder, reol-inndelinger og hva som lagres.

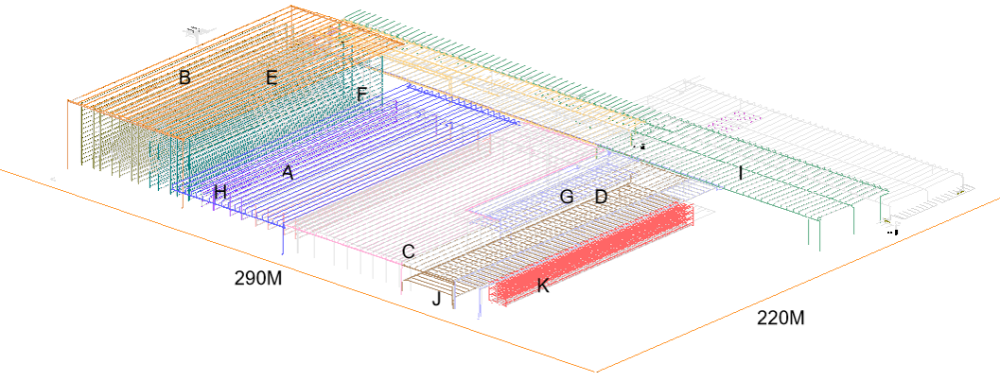

– Vi har installert til sammen 33 200 sprinklerhoder. For å binde dette sammen har vi benyttet 44 000 prefabrikerte rør med en samlet lengde på drøye fem norske mil. Vår uttalte målsetting er å prefabrikkere 100 prosent i de prosjektene der det er kostnadseffektivt. Vi har dog erfart at dersom man tar «snarveier» i prosjekteringen og velger feil rør-serie, må svært mye prosjekteres på nytt for å kunne lage prefab. Bruker man derimot de rør og deler som er beskrevet også i praksis, får man hjelp underveis i Revit. Når prosjektert løsning stemmer med de faktiske målene, blir det en lek å videreforedle det prefabrikkerte underlaget i NTI FOR REVIT, sier Løken.
Prosjekter med riktig rør-serie med en gang!
KRV har erfart at dersom man tar "snarveier" i prosjekteringen og velger en rør-serie som ikke er riktig, så må svært mye gjøres på nytt for å lage prefabunderlag som blir riktig. Bruker man derimot de rør og deler som man har beskrevet å benytte i praksis, så får man hjelp underveis av tegneprogramvaren Revit slik at prosjektert løsning vil være byggbar og stemmer med virkelige mål. Da er det en drøm å videreforedle til prefabrikkerende underlag med NTI FOR REVIT.
– IKEA-prosjektet har vært en drøm. Alt har gått på skinner og prefaben har vært førsteklasses. Det er slik jeg håper å jobbe på alle prosjekter. Dessverre blir det ikke alltid slik. I det nevnte prosjektet førte tidlig valg av løsning til at det ble prosjektert med til dels feil dimensjoner og sprikende byggemål. Noe som resulterte i massiv omprosjektering, manuell tilpasning og et ferdig anlegg som ikke er like optimalt som det ville vært om vi hadde brukt Revit fra A til Å, sier KRVs prosjektingeniør med en mastergrad i Konstruksjoner og materialer fra Universitetet i Stavanger, Lars Kalberg Wiggen.
Mer tid brukt i prosjekteringen halverte monteringstiden
Det er plug-in modulen NTI PIPEPREFAB til Autodesk Revit, som har gjort prosjekteringen effektiv, mer automatisert og gjennomførbart. Uavhengig av hvilke rørsystemer man måtte velge. Grunnlaget for presis prefab legges dog fortsatt i selve prosjekteringen. Prosjektering som nå tar litt mer tid.
Halverer antall monteringstimer
"Å bruke 10-15 % mer tid i prosjekteringen, for å halvere antall timer brukt på den mannskapsintensive monteringsjobben ute på lageret har vært en soleklar fordel for prosjektet," sier rådgiver Joseph Ekenes hos Norconsult som har hatt ansvaret for den overordnede og tidlige prosjekteringen av anlegget.
Store gevinster fra PIPEPREFAB
Ekenes forteller at de tidligere har måttet designe og prosjektere i Revit, før design-dataene ble sendt over til entreprenør og videre til en rørleverandør, som igjen detaljprosjekterte for prefab, lagde kuttlister og prefab-tegninger. Med NTI PIPEPREFAB ligger denne jobben nå på dem. Noe som ifølge Ekenes har sine fordeler.
– "For eksempel kan rørlegger enklere hente inn tilbud på prefabrikasjon av anlegget og at prefaben blir mer samsvarende med det prosjekterte. Dermed blir modellen mer lik det som faktisk blir bygget, hvilket fører til at samhandlingsmodellen blir helhetlig og mer praktisk å bruke for byggeier. Ikke minst i sammenheng med framtidig forvaltning, drift og vedlikehold, som en konsistent del av den digitale tvillingen. I tillegg kan det nevnes at det blir en mer strømlinjeformet og tidseffektiv prosjektering som reduserer risikoen for feil og misforståelser. Informasjonsflyten håndteres i samme program uten unødvendige manuelle og parallelle steg. Som prosjekterende er det også en fin måte å bidra til bærekraft på en konkret og kostnadseffektiv måte ved redusert kapp og spill," sier Ekenes.
Lekkert i et presset arbeidsmarked
Tommy Skagestad har vært prosjektleder og ansvarlig for monteringen ute på plass for KRV. I en hverdag hvor kvalifisert arbeidskraft ofte er en knapphetsressurs, har besparelsene når det kommer til monteringstid vært kjærkommen.
– "Det er et stadig problem å få tak i nok og riktig bemanning. Å kunne «kjøpe» halvparten av jobben på denne måten gir oss konkurransefortrinn og øker lønnsomheten. Ikke bare frigjør metodikken kapasitet som kan brukes andre steder, det er jo også langt morsommere å henge rørene rett opp og slippe å måle, kappe, gjenge og kontrollmåle. Dessuten kommer rørene ferdig lakkert. Noe som gjør det endelige, estetiske uttrykket milevis mer delikat og elegant," avslutter Skagestad.
Skagestad har sett omsetningen i virksomheten han var med å grunnlegge, stige fra 20 millioner for fem år siden til 120 i fjor.
